Válvula de diafragma sanitária multiponto manual de 4 polegadas SS 316L tipo U - B Tee
Válvula de três vias + válvula de amostragem, projetada para otimizar o ângulo morto, mas existem necessidades especiais de pequeno tubo de derivação para o tubo grande, tubos retos ideais ≥DN50, ramais de exportação e assento 1/2"-3/4"
Descrições
As válvulas de diafragma, operadas manual ou pneumaticamente, são projetadas especificamente para uso em processos de higiene e assépticos nas indústrias farmacêuticas.
A válvula é excelente para controle de fluxo, bem como controle de abertura/fechamento.
As válvulas de diafragma são melhores em termos de fluxo em comparação com outras válvulas. É mais fácil de limpar e melhor para processar a substância com partículas. O fenômeno de bolsa de ar é
raro durante a aplicação do controle de fluxo.
Especificações
|
Nome do produto:
|
Válvula de diafragma sanitária multiponto manual tipo U - B Tee
|
|
Material do corpo da válvula:
|
SS316L
|
|
Material da vedação:
|
Junta de silicone única/ PTFE adesivo+EPDM/Duas peças
PTFE+EPDM
|
|
Pressão máxima de trabalho:
|
6 a 10Bar (dependendo do diafragma)
|
|
Temperatura máxima de trabalho:
|
-30 graus C a 130 graus C (dependendo do diafragma)
|
|
Tamanho disponível:
|
1''-4'', DN25-DN100
|
|
Conexão disponível:
|
Clamp / solda / rosca / conexão especial
|
|
Padrão disponível:
|
3A / BPE / DIN / ISO / IDF
|
|
Operado:
|
Manual, Pneumático
|
|
Estrutura disponível:
|
Reto, tee, tipo U, fundo do tanque
|
|
Controle:
|
Posicionador de válvula inteligente / controle C-TOP / sensor de posição
|
|
Certificado:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Escopo de aplicação:
|
Laticínios, alimentos, bebidas, farmácia, cosméticos, etc.
|
|
Direção da válvula:
|
Ser para cima
|
|
Número de portas:
|
Direção multiponto
|
Corpo da válvula:
Corpo forjado em branco é através de um pedaço de lingote de aço inoxidável, no processo de forjamento, juntamente com o forjamento de alta temperatura, fornecer, através da mudança de forma em branco por extrusão, através do forjamento após a densidade do corpo mais alta, a estrutura é mais uniforme, sem orifício de areia e outras impurezas. Em seguida, através do centro de processamento, realizar a usinagem de alta precisão.
Corpo fundido é feito pelo modelo de cera de parafina do molde, infiltração do modelo de cera de parafina em cerâmica, para deixar a superfície do molde de cera de todo o corpo formar uma camada de cerâmica forte. Derreta o modl de cera, depois na fusão da solução de aço inoxidável, após o resfriamento, retire a aparência da cerâmica, o corpo em branco é feito. O tamanho da fundição é muito preciso, a aparência externa é lisa, limpa e arrumada.
Operação pneumática
1. Válvula de diafragma com posicionador/controlador de processo (IL-TOP)
2. Válvula de diafragma com unidade de controle (C-Top)
3. Regulador de posição da válvula
4. Módulo sensor de posição
5. Atuador de aço inoxidável
6. Atuador de plástico
Operação elétrica
7. Válvula de diafragma elétrica
Operação manual
8. Punho de plástico
9. Punho de aço inoxidável
Material do corpo da válvula
10. Corpo: Fundição / Forjamento
Diafragma :
Vedação única: Para EPDM, a faixa de temperatura é de cerca de -10 a 120 graus, e é adequado para uso em ambiente de vácuo
EPDM+PTFE (Adesivo): A temperatura é a mesma da vedação única, mas para o diafragma de PTFE com alta resistência química, alta estabilidade, boa flexibilidade, longa vida útil, alta vedação, sem degeneração a frio. Também pode ser usado para sistema de desinfecção a vapor.
EPDM+PTFE (Separado), A temperatura máxima pode suportar 150 graus e pode funcionar em más condições
E quando você solicitou a cotação e não marcou a solicitação, forneceremos o EPDM+PTFE (Adesivo)
Sobre o tratamento: Se for polido mecanicamente: Ra cerca de 0,3 um, se for polido eletricamente: Ra cerca de 0,25 um. Também pode ser de acordo com a solicitação do cliente
Desenhos do produto

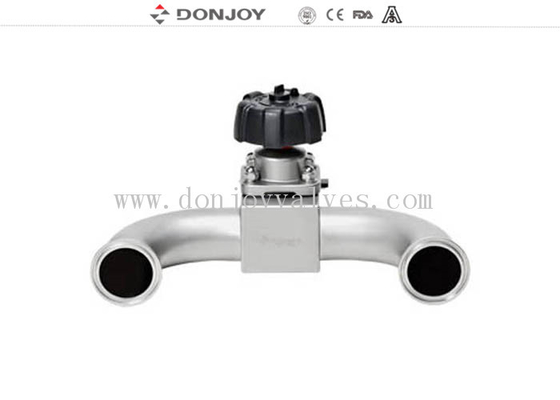

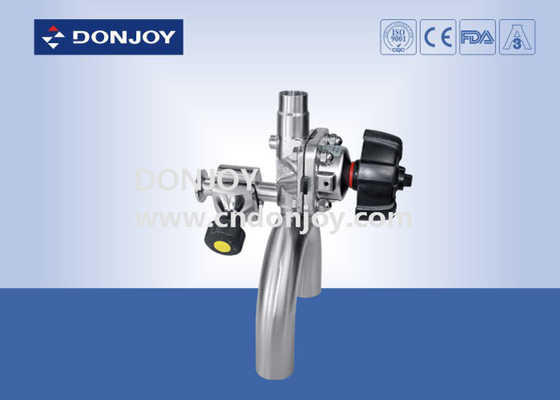

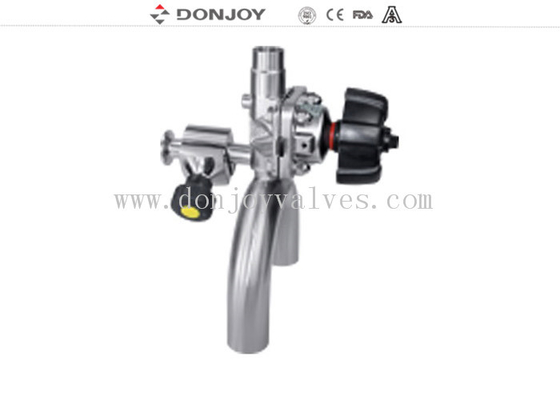

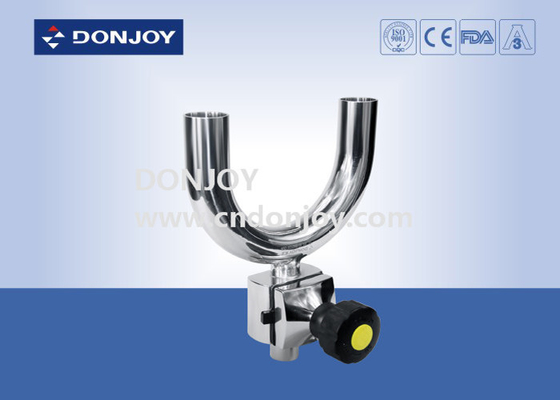

Exibição do produto
