Lugar de origem:
China
Marca:
DONJOY
Certificação:
CE,3A,FDA
contacte-nos

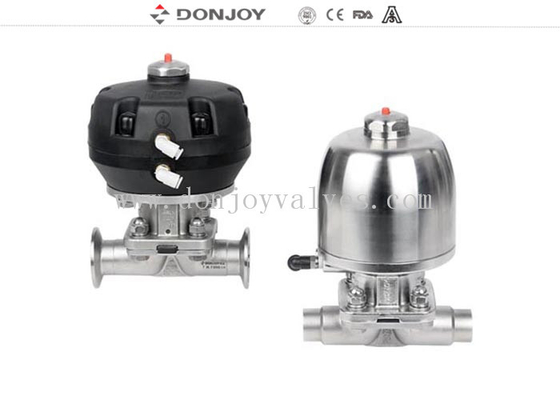

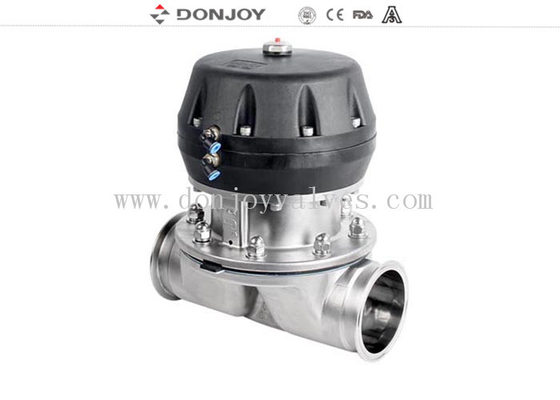

Aço inoxidável SS316L Corpo de fundição válvula de diafragma de membrana pneumática
Marca
Valva de diafragma sanitária com atuador pneumático de plástico
Válvula de diafragma pneumática multifunção
Válvula de diafragma pneumática de cilindro de dupla localização
Especificações
Nome do produto: |
Aço inoxidável SS316L Corpo de fundição válvula de diafragma de membrana pneumática |
Material da válvula: |
SS316L |
Material do selo: |
Com um diâmetro não superior a 50 mm |
Pressão de trabalho máxima: |
8 bar |
Max.Temperatura de trabalho: |
150 graus C |
Tamanho disponível: |
1'-4'', DN20-DN100 |
Conexão disponível: |
Aplicação do sistema de fixação |
Disponível em série: |
3A/BPE/DIN/ISO/IDF |
|
Manual, pneumático |
Estrutura disponível: |
Direita, tee, tipo U, fundo do tanque |
|
Sensor de posicionamento de válvula inteligente / comando C-TOP / sensor de posição |
Certificado: |
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600 |
Área de aplicação: |
Produtos lácteos, alimentos, bebidas, farmacêutica, cosméticos, etc. |
Corpo da válvula: |
Forja ou fundição |
Configuração: |
Flexível com vários bancos de válvulas |
Várias configurações de válvula de diafragma

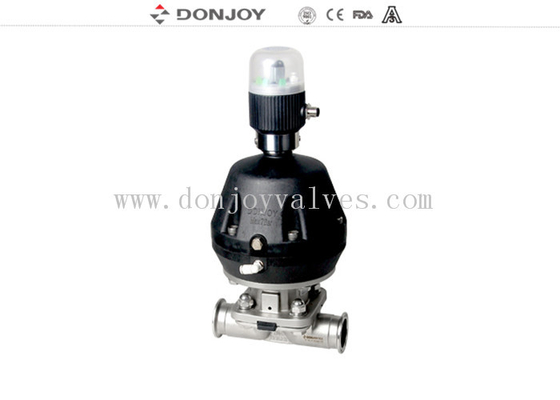

1. válvula de didafragma com pissionador/controlador de processo (IL-TOP)
2. válvula de diafragma com unidade de controlo (C-Top)
3Regulador de posição da válvula
4Módulo de Sensor de Posição
5Manoplastica
6Manobra de aço inoxidável
7Acúmulo de aço inoxidável
8. válvula de diafragma elétrica
9Acutor de plástico
10Corpo: fundição / forja
Corpo da válvula:
Corpo de forjaO branco é atravessado por um pedaço de lingotes de aço inoxidável, no processo de forja, juntamente com a forja de alta temperatura, através da extrusão, a mudança de forma do branco,através da forja após a densidade do corpo maiorA partir daí, através do centro de processamento, realizar o mecanizado de alta precisão.
Corpo de fundiçãoé feito pelo molde parafina de cera modelo, parafina de cera modelo infração em cerâmica, para deixar todo o corpo de cera molde superfície formar uma camada de cerâmica forte. molde de cera de fusão,em seguida, na fusão da solução de aço inoxidável, após o resfriamento derrubar a aparência de cerâmica, corpo em branco é feito uo.Casting tamanho é muito preciso, a aparência externa é uma lisa, limpa e arrumada.
Princípios de funcionamento
1O diafragma fornece a vedação do corpo, bem como a vedação do assento.
2Quando a válvula é fechada, uma almofada de pressão que suporta o diafragma se move para a face de vedação do corpo.Quando a placa de pressão se move, o diafragma se dobra e é forçado para baixo na área do assento no centro do corpo, fechando assim o caminho de fluxo através do corpo.
3A relação entre o corpo e a placa de pressão impede a compressão do diafragma.
4. A válvula pode ser de operação manual e pneumática operação de controle de tops de válvulas solenoide
Certificado de válvula de diafragma
1Todas as resinas sintéticas e aditivos estão em conformidade com a certificação da FDA.
2A composição química dos materiais, as propriedades físicas e o processo de fabrico são documentados.
3.3-a coerência a autenticação
4.CE-PED/97/23/CE
5.EN 10204-3.1
Aplicações:
As válvulas de diafragma, operadas manualmente ou pneumaticamente, são especificamente concebidas para utilização em processos de higiene e assépticos nas indústrias farmacêuticas.
A válvula é excelente para o controlo do caudal, bem como para o controlo de abertura/fechamento.
As válvulas de diafragma têm uma melhor qualidade de fluxo em comparação com outras válvulas. É mais fácil limpar e melhor processar a substância com partículas.O fenômeno da bolsa de ar é raro durante a aplicação do controle de fluxo.
Combinação de válvulas de diafragma de várias portas
Configuração SPA e configuração GMP
Desenhos do produto
Etiqueta: válvulas sanitárias, válvula de Phamacy, válvula de diafragma
