Controle de fluidos bombas de alta pureza, bomba de lóbulos rotativos transferência de alimentos comercial
Especificações
|
Nome do produto:
|

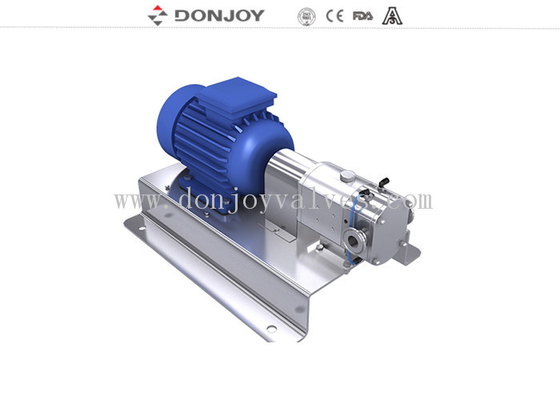

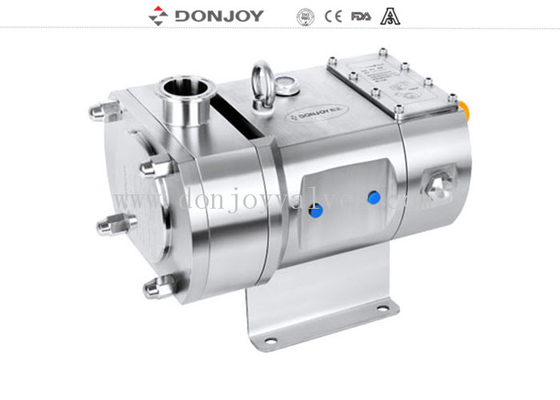

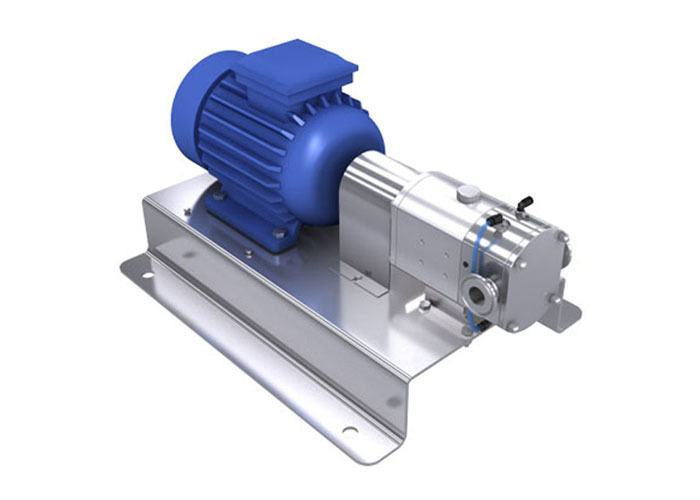

Bomba de lóbulo rotativo de deslocamento positivo horizontal
|
|
Materiais:
|
SS316L/1.4301/1 inteiro.4404
|
|
Material do selo:
|
EPDM (padrão, aprovação da FDA)
|
|
Max. Fluxo:
|
3000 L/H
|
|
Pressão máxima:
|
12 bar/ 174 PSI
|
|
Temperatura de funcionamento máxima:
|
150 C / 302 F
|
|
Max. rotação:
|
1450 rmp
|
|
Tipo de rotor:
|
3 Deixar rotores, 6 Deixar rotor
|
|
Segregação mecânica:
|
SIC/SiC/EPDM (norma)
|
|
Potência do motor:
|
00,75 kW, 1,5 kW,2.2kw,3.0kw
|
|
Opção de vedação:
|
Selo mecânico único sanitário/
Selo mecânico duplo com sistema de arrefecimento
|
|
Motor:
|
ABB,SEW, 50 Hz / 60 Hz
|
|
Tratamento de superfície:
|
Polido por dentro e sabotado por fora
|
|
Conexão disponível:
|
Grelha, Solução de filamento, Flange
|
|
Norma disponível:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Funcionamento:
|
Electrico
|
|
Área de aplicação:
|
Produtos lácteos, alimentos, bebidas, farmacêutica, cosméticos, etc.
|
| Estrutura |
De potência não superior a 1000 W |
| Opcional |
Voltagem (v) 220-240,360-400,420-460,630-690 |
Descrição
Opções
1. Selo mecânico: SIC / SICE / EPDM, TC / TC, EPDM
2. Selo único, Selo mecânico duplo
3Rotores: 2 rotores de saída,3 Deixar rotores, 6 Deixar rotor
4. Garrafas: FPM ((Viton), NBR, EPDM
5- Colete térmico para o final da cara.
6Colete térmico completo.
7Série TUR vertical ou Série TUL horizontal
8Dispositivos diferentes e soluções
9. Montagem numa base de aço inoxidável
10Conexão: Prensada, com rosca, soldada com traseira, com flange
11Tipo de motor B5 Frequência do motor 50 Hz, 60 Hz
12. Voltagem (v) 220-240,360-400,420-460,630-690
Características
A. Transmissão variável contínua
B. Caixa de engrenagens do motor de regulação do inversor de frequência
C.Transmissão de saída de velocidade fixa
Design e características
1. TUL horizontal, TUR vétrica
2. Construção de eixo nu
3. Projeto higiénico da fixação dos rotores
4. Silencio Mecânico, fácil limpeza e manutenção
5Aplicado à limpeza e à esterilização do CIP
6 de acordo com a norma 3A dos EUA
Aplicações
Esta bomba serve para a transferência de meios viscosos e de baixa viscosidade nas indústrias de processamento de alimentos, cosméticos e farmacêuticos.
Princípios
1À medida que os lóbulos giram, o espaço no lado do suciton aumenta à medida que um lóbulo se distanciar do outro, criando assim um vácuo parcial que atrai o fluido para a câmara da bomba.
2À medida que os eixos giram, cada lobo é consecutivamente preenchido e o fluido é deslocado para o lado de entrega.As pequenas lacunas entre as capas e entre os lóbulos e as paredes do corpo da bomba garantem que os espaços sejam devidamente preenchidos.
3A caixa da bomba é completamente preenchida e o fluido escapa através dos dentes dos lobos e é forçado contra as paredes dos espaços.
Direção de fluxo da bomba Mini Lobo
Tabela de selecção
Desenho
Manutenção e reparação
A manutenção da bomba de lóbulos, sem o atelier devido à sua concepção compacta, pode ser feita com facilidade e num tempo muito curto no terreno.
A separação da ligação elétrica do motor da bomba é necessária antes da manutenção da bomba.
• A manutenção e a troca dos lobes, a ligação entre a bomba e o motor e a bomba com ligações de linha podem ser efectuadas com os parafusos sem retirar a tampa da frente.

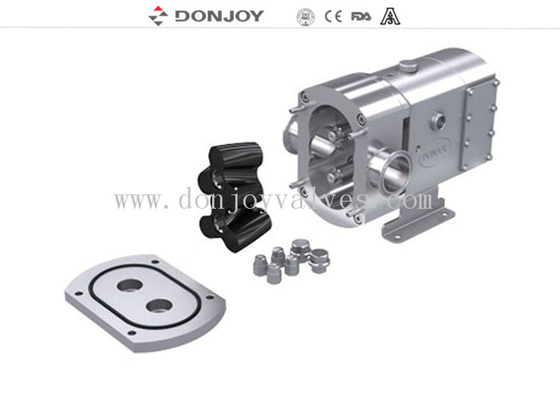

• Nesta secção, Os lóbulos que são facilmente removíveis, limpeza e manutenção podem ser realizadas.
• O corpo frontal para mudar o selo precisa ser removido.
• A porção roscada do reservatório de óleo é substituída periodicamente pela abertura do tapete.
• A limpeza necessária é feita depois de todas as peças terem sido retiradas
A direção de rotação do motor ao iniciar a bomba de acordo com as conexões elétricas deve ser louco
