Valva de diafragma BPE de aço inoxidável 316L

Válvula de diafragma sanitária BPE de 2/2 vias em aço inoxidável 316L com membrana FDA

Especificações

Descrição

Várias configurações de válvula de diafragma

1.      Válvula de diafragma com Posicionador/Controlador de Processo (IL-TOP)

2.      Válvula de diafragma com Unidade de Controle (C-Top)

3.      Regulador de posição da válvula

4.      Módulo sensor de posição

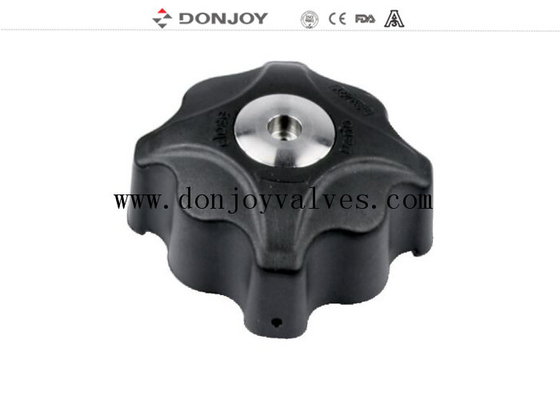

5.      Punho de plástico

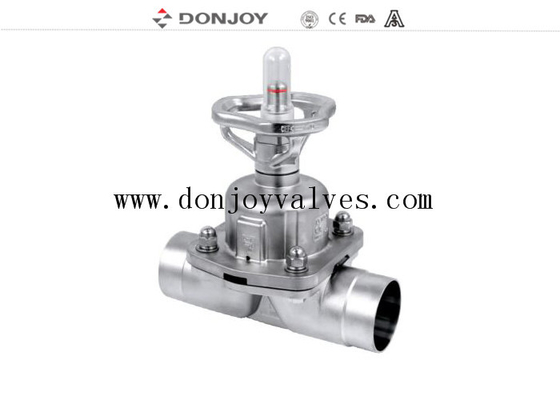

6.      Punho de aço inoxidável

7.      Atuador de aço inoxidável

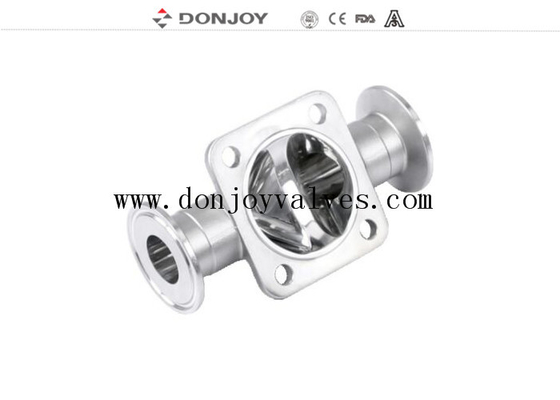

Corpo da válvula:
Corpo forjadoo tarugo é através de um lingote de aço inoxidável, no processo de forjamento, juntamente com o forjamento em alta temperatura, através da mudança de forma do tarugo por extrusão, através do forjamento após a maior densidade do corpo, a estrutura é mais uniforme, sem orifícios de areia e outras impurezas. Em seguida, através do centro de processamento, realizar a usinagem de alta precisão.

Corpo fundidoé feito pelo modelo de cera de parafina, infiltração do modelo de cera de parafina em cerâmica, para deixar a superfície do molde de cera de todo o corpo formar uma camada de cerâmica forte. Derreta o molde de cera, depois na fusão da solução de aço inoxidável, após o resfriamento, bata na aparência da cerâmica, o corpo do tarugo é feito. O tamanho da fundição é muito preciso, a aparência externa é lisa, limpa e organizada.

Princípios de operação

1. O diafragma fornece a vedação do corpo, bem como a vedação do assento. Não há caminhos para o ambiente externo, por isso é adequado para processos assépticos

2. Quando a válvula é fechada, uma almofada de pressão que suporta o diafragma se move em direção à face de vedação no corpo. Quando a placa de pressão se move, o diafragma flexiona e é forçado para baixo na área do assento no centro do corpo, fechando assim o caminho de fluxo através do corpo.

3. A inter-relação do corpo com a placa de pressão impede a compressão excessiva do diafragma

4. A válvula pode ser operada manualmente e com tampas de controle de operação pneumática de válvulas solenóides

Desenho

Certificado da válvula de diafragma

1. Todas as resinas sintéticas e aditivos estão em conformidade com a certificação FDA.

2. A composição química do material, as propriedades físicas e o processo de fabricação são documentados.

3.3-a consistência da autenticação

4.CE-PED/97/23/EC

5.EN 10204-3.1

Aplicações:

As válvulas de diafragma, operadas manual ou pneumaticamente, são projetadas especificamente para uso em processos de higiene e assépticos nas indústrias farmacêuticas.

A válvula é excelente para controle de fluxo, bem como controle de abertura/fechamento.

As válvulas de diafragma são melhores em termos de fluxo em comparação com outras válvulas. É mais fácil de limpar e melhor para processar a substância com partículas. O fenômeno de bolsa de ar é raro durante a aplicação do controle de fluxo.

Combinação de válvula de diafragma multi-porta

Configuração SPA e configuração GMP

Tag: válvulas sanitárias, válvula farmacêutica, válvula de diafragma
