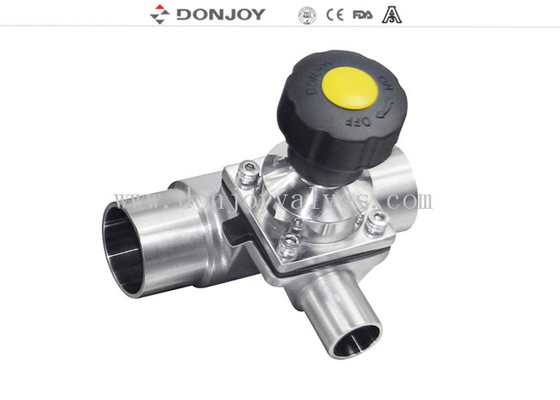

Válvula de diafragma sanitária DONJOY / Válvula de três portas com extremidades de solda com alça de plástico
Várias configurações de válvula de diafragma
1. Válvula de diafragma com posicionador / controlador de processo (IL-TOP)
2. Válvula de diafragma com unidade de controle (C-Top)
3. Regulador de posição da válvula
4. Módulo sensor de posição
5. Alça de plástico
6. Alça de aço inoxidável
7. Atuador de aço inoxidável
8. Válvula de diafragma elétrica
9. Atuador de plástico
10. Corpo: Fundição / Forjamento
Aplicações
A válvula de diafragma operada manualmente é projetada especificamente para uso em processos de higiene e assépticos nas indústrias farmacêuticas.
A válvula é excelente para controle de fluxo, bem como para funções de abrir/fechar.
A válvula de diafragma é melhor em termos de fluxo em comparação com outras válvulas. É mais fácil de limpar e melhor para processar a substância com partículas. O fenômeno da bolsa de ar é raro durante a aplicação do controle de fluxo.
Princípios de operação
O diafragma fornece a vedação do corpo, bem como a vedação do assento. Não há caminhos para o ambiente externo, por isso é adequado para processos assépticos.
Quando a válvula é fechada, uma almofada de pressão que suporta o diafragma se move em direção à face de vedação no corpo. Quando a placa de pressão se move, o diafragma flexiona e é forçado para baixo na área do assento no centro do corpo, fechando assim o caminho de fluxo através do corpo. A inter-relação do corpo com a placa de pressão impede a compressão excessiva do diafragma.
Especificações
|
Nome do produto:
|
Válvula de diafragma sanitária multiporta SS 316L tipo mini
Válvula de três portas com extremidades de solda
|
|
Material do corpo da válvula:
|
SS316L
|
|
Material da vedação:
|
Junta de silicone única / PTFE adesivo + EPDM / Duas peças
PTFE + EPDM
|
|
Pressão máxima de trabalho:
|
6-8 Bar (dependendo do diafragma)
|
|
Temperatura máxima de trabalho:
|
-30 a 150 graus C
|
|
Tamanho disponível:
|
1/4”-3/4”, DN6-DN15
|
|
Conexão disponível:
|
Braçadeira/solda/rosca/conexão especial
|
|
Padrão disponível:
|
3A/BPE/DIN/ISO/IDF
|
|
Operado:
|
Manual, Pneumático
|
|
Estrutura disponível:
|
Reto, em T, tipo U, fundo do tanque
|
|
Controle:
|
Posicionador de válvula inteligente / controle C-TOP / sensor de posição
|
|
Certificado:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Escopo adequado:
|
Para processamento de laticínios, alimentos, bebidas, farmácia, etc.
|
|
Processo do corpo da válvula:
|
Fundição ou Forjamento
|
|
Sensor de posição:
|
Opcional
|
|
Detalhes da embalagem:
|
Embalagem de bolha para cada válvula. A embalagem externa é de caixa ou
caixas de madeira compensada. Ou conforme solicitação dos clientes.
|
|
Detalhes da entrega:
|
Geralmente dentro de 20 dias após o recebimento do pagamento inicial T/T.
|
Detalhes da embalagem
Embalagem de bolha para cada válvula.
A embalagem externa é de caixa ou caixas de madeira compensada.
Ou conforme solicitação dos clientes.
Detalhes da entrega
Geralmente dentro de 20 dias após o recebimento do pagamento inicial T/T.
Desenho do produtog

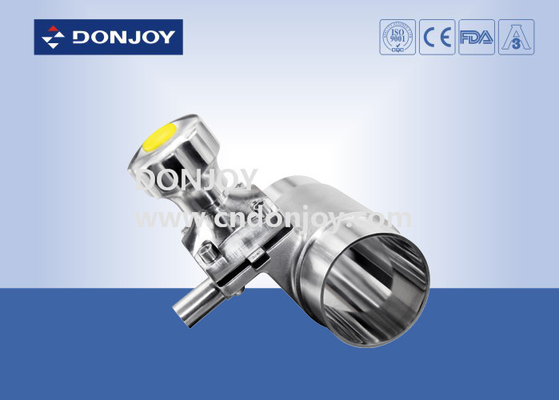

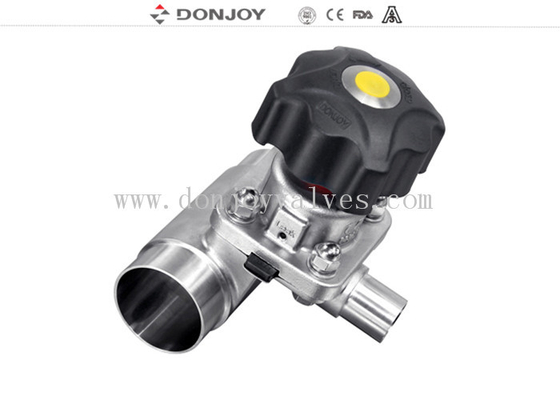

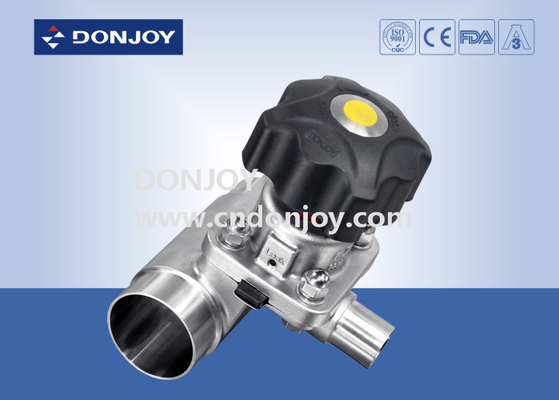

Exibição do produto
Tag: Válvulas de diafragma de 3 vias, válvulas sanitárias, válvula de diafragma Donjoy
