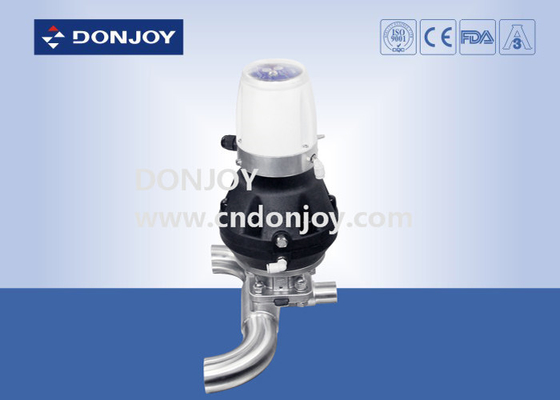

SS316 L Aperto U - C Tee Valva de diafragma sanitária DN25 - DN100 Tamanho com C-TOP

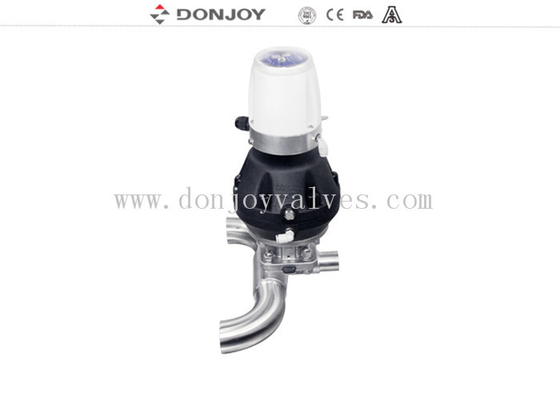

SS316 L Braçadeira U - V Tee Válvula Sanitária de Diafragma DN25 - Tamanho DN100 com C-TOP

Especificações

Descrição
 Várias configurações da válvula de diafragma

1.      Válvula de diafragma com Posicionador/Controlador de Processo (IL-TOP)

2.      Válvula de diafragma com Unidade de Controle (C-Top)

3.      Regulador de posição da válvula

4.      Módulo Sensor de Posição

5.      Punho de plástico

6.      Punho de aço inoxidável

7.      Atuador de aço inoxidável

8.      Válvula de diafragma elétrica

9.      Atuador de plástico

10.    Corpo: Fundição / Forjamento

Aplicações:
As válvulas de diafragma, operadas manual ou pneumaticamente, são projetadas especificamente para uso em processos de higiene e assépticos nas indústrias farmacêuticas.
A válvula é excelente para controle de fluxo, bem como controle de abertura/fechamento.
As válvulas de diafragma são melhores em termos de fluxo em comparação com outras válvulas. É mais fácil de limpar e melhor para processar a substância com partículas. O fenômeno da bolsa de ar é raro durante a aplicação do controle de fluxo.

Corpo da válvula:
Corpo forjadoo branco é através de um pedaço de lingote de aço inoxidável, no processo de forjamento, juntamente com a forja de alta temperatura fornecida, através da mudança de forma do branco por extrusão, através da forja após a maior densidade do corpo, a estrutura é mais uniforme, sem orifícios de areia e outras impurezas. Em seguida, através do centro de processamento, realizar a usinagem de alta precisão.

Corpo fundidoé feito pelo modelo de cera de parafina do molde, infiltração do modelo de cera de parafina em cerâmica, para deixar a superfície do molde de cera de todo o corpo formar uma camada de cerâmica forte. Derreta o molde de cera, depois na fusão da solução de aço inoxidável, após o resfriamento, bata na aparência da cerâmica, o corpo em branco é feito. O tamanho da fundição é muito preciso, a aparência externa é lisa, limpa e arrumada.

Princípios de Operação

1. O diafragma fornece a vedação do corpo, bem como a vedação do assento. Não há caminhos para o ambiente externo, por isso é adequado para processos assépticos

2. Quando a válvula é fechada, uma almofada de pressão que suporta o diafragma se move em direção à face de vedação no corpo. Quando a placa de pressão se move, o diafragma flexiona e é forçado para baixo na área do assento no centro do corpo, fechando assim o caminho de fluxo através do corpo.

3. A inter-relação do corpo com a placa de pressão impede a compressão excessiva do diafragma

4. A válvula pode ser operada manualmente e com tampas de controle de operação pneumática de válvulas solenóides

Certificado da válvula de diafragma

1. Todas as resinas sintéticas e aditivos estão em conformidade com a Certificação FDA.

2. A composição química do material, as propriedades físicas e o processo de fabricação são documentados.

3. Consistência 3-a da autenticação

4. CE-PED/97/23/EC

5. EN 10204-3.1

Diafragma da válvula

1. EPDM+PTFE (Adesivo)A pastilha do diafragma tem alta resistência química, alta estabilidade, boa flexibilidade, longa vida útil, alta vedação, sem degeneração do código e não é afetada por flutuações de temperatura, excelente desempenho, seja ciclo térmico, ciclo frio ou sistema de desinfecção a vapor.

Especificação: 1-3", DN20-DN80

Temperatura: -20 a 120 graus

2. EPDM+PTFE (Separado) Pode reduzir a tolerância do diafragma e prolongar a vida útil do diafragma

Especificação: 1-4", DN20-DN100

Temperatura: -20 a 150 graus

3 Vedação única (EPDM/SILICONE/FPM), diafragma de borracha embutido em uma camada de fibra vulcanizada para melhorar suas propriedades mecânicas, então o diafragma em pressão e temperatura tem alta estabilidade de vedação, reforçando o endurecimento da fibra no parafuso de aço inoxidável, de modo a garantir uma melhor ligação da borracha e do metal. Por isso, é adequado para uso em ambiente de vácuo.

Especificação: 1-4", DN20-DN100

Temperatura: -10 a 120 graus

4. Junta de diafragma mini tipo (EPDM, SILICONE,FPM, EPDM+PTFE)

Especificação: 1/4"-3/4", DN6-DN15

Temperatura: -20 a 150 graus

Tratamento de Superfície:

1. Para polimento mecânico: Interno Ra＜0,5μm, Externo: De 1-4" Jateamento de areia, Abaixo de 1" com polimento espelhado

 Desenho

 Por favor, verifique o formulário de tamanho abaixo para obter informações detalhadas.


Se precisar de mais informações, entre em contato conosco diretamente.
