Válvula de diafragma sanitária de 3 vias 316L SS para farmáciaprocesso higiênico
Especificações
|
Nome do produto:
|
Válvula de diafragma de 3 vias
|
|
Material do corpo da válvula:
|
SS316L
|
|
Material da vedação:
|
Junta de silicone simples/ PTFE adesivo+EPDM/ PTFE+EPDM de duas peças
|
|
Pressão máxima de trabalho:
|
10Bar
|
|
Temperatura máxima de trabalho:
|
150 graus C
|
|
Tamanho disponível:
|
1”-4”, DN25-DN100
|
|
Conexão disponível:
|
Clamp/solda/rosca/conexão especial
|
|
Operado:
|
Manual, Pneumático
|
|
Controle:
|
Posicionador de válvula inteligente / Controle C-TOP / sensor de posição
|
|
Certificado:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Escopo de aplicação:
|
Laticínios, alimentos, bebidas, farmácia, cosméticos, etc.
|
|
Estrutura GMP:
|
G1.1 / G1.2 / G2.1 / G2.2
|
|
Estrutura SAP:
|
S1.1 / S1.2 / S2.1 / S2.2
|
Aplicações
As válvulas de diafragma, independentemente de serem operadas manualmente ou pneumaticamente, são especializadas para serem usadas no processo sanitário e asséptico na indústria farmacêutica.
A válvula é excelente para controle de fluxo, bem como para funções LIGA/DESLIGA.
Em comparação com outras válvulas, a válvula de diafragma é mais fácil de limpar. Ela pode processar o material com partículas melhor. E o fenômeno da cavitação é menor do que antes durante a aplicação do controle de fluxo.
Padrão
3A / BPE / DIN / ISO / IDF
Estrutura disponível
Reta, em T, tipo U, fundo de tanque
Descrição
Várias configurações de válvula de diafragma
1. Válvula de diafragma com Posicionador / Controlador de Processo (IL-TOP)
2. Válvula de diafragma com Unidade de Controle (C - Top)
3. Regulador de posição da válvula
4. Módulo sensor de posição
5. Punho de plástico
6. Punho de aço inoxidável
7. Atuador de aço inoxidável
8. Válvula de diafragma elétrica
9. Atuador de plástico
10. Corpo: Fundição / Forjamento
Corpo da válvula:
Corpo forjado o branco é através de um pedaço de lingote de aço inoxidável, no processo de forjamento, juntamente com a forja de alta temperatura, através da mudança de forma do branco de extrusão, através do forjamento após a maior densidade do corpo, a estrutura é mais uniforme, sem orifícios de areia e outras impurezas. Em seguida, através do centro de processamento, realizar a usinagem de alta precisão.
Corpo de fundição é feito pelo modelo de cera de parafina do molde, infiltração do modelo de cera de parafina em cerâmica, para deixar a superfície do molde de cera de todo o corpo formar uma camada de cerâmica forte. Derreta o molde de cera, depois na fusão da solução de aço inoxidável, após o resfriamento, retire a aparência da cerâmica, o corpo em branco é feito. O tamanho da fundição é muito preciso, a aparência externa é lisa, limpa e arrumada.
Diafragma :
Vedação única: Para EPDM, a faixa de temperatura é de cerca de -10 a 120 graus, e é adequado para uso em ambiente de vácuo
EPDM+PTFE (Adesivo): A temperatura é a mesma da vedação única, mas para o diafragma de PTFE com alta resistência química, alta estabilidade, boa flexibilidade, longa vida útil, alta vedação, sem degeneração a frio. Também pode ser usado para sistema de desinfecção a vapor.
EPDM+PTFE (Separado), a temperatura máxima pode suportar 150 graus e pode funcionar em más condições
E quando você solicitou a cotação e não marcou a solicitação, forneceremos o EPDM+PTFE (Adesivo)
Sobre o tratamento: Se for polido mecanicamente: Ra cerca de 0,3 um, se for polido eletricamente: Ra cerca de 0,25 um. Também pode ser de acordo com a solicitação do cliente
Vantagem da nossa junta
1. O corpo da válvula e o design do diafragma têm um conjunto limitado de mangas, que pode ser concluído sem profissionais
2. Uma parte elevada é projetada entre o corpo da válvula e o diafragma para evitar o risco de resíduos
3. A válvula de diafragma manual é projetada com uma função limite para evitar que o diafragma seja danificado devido a diferentes torques de aperto
4. Válvula totalmente desengordurada (limpa e pode ser usada sem limpeza)
5. Manual, pneumático, elétrico, intercambiável sem ferramentas especiais e profissionais
6. Temos certificado 3A, CE, FDA. E a junta importa da Dinamarca.
7. Longa vida útil, através do teste, pode operar cerca de 3 milhões de vezes

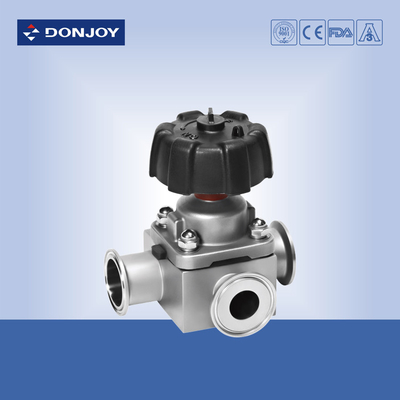

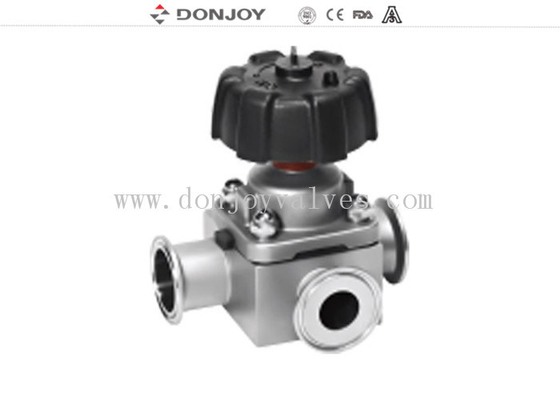

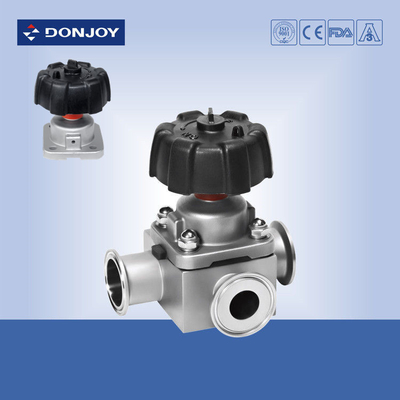

Exibição do produto
