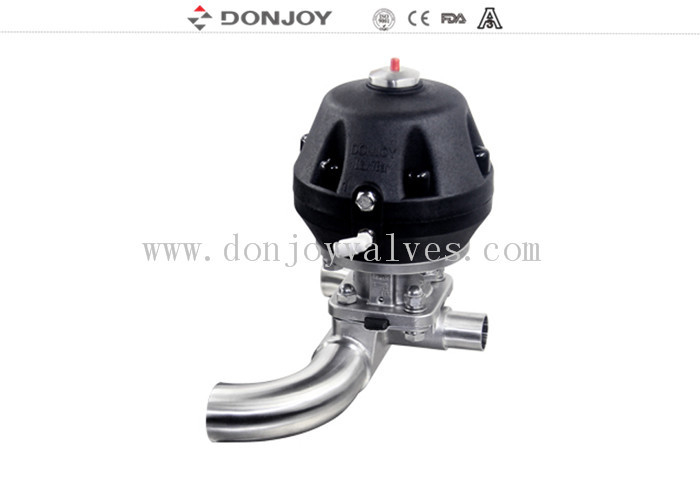

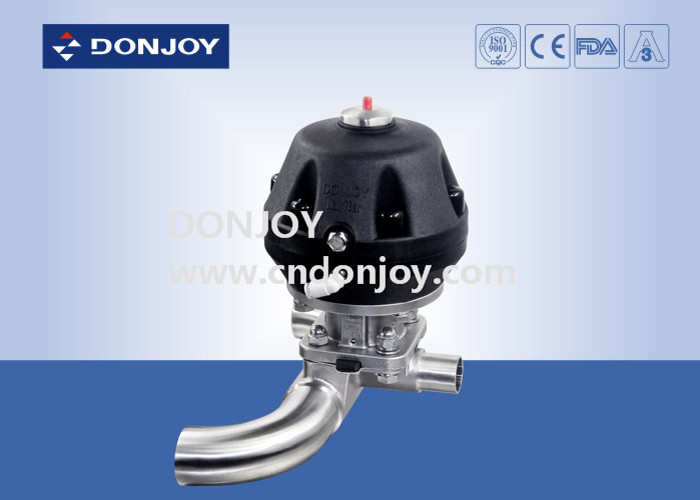

Válvula de diafragma pneumática de plástico tipo U de três vias, de acordo com a norma ASME BPE

Válvula de diafragma pneumática de plástico tipo U de três vias, de acordo com a norma ASME BPE

Especificações


Descrição
Várias configurações de válvula de diafragma

Função pneumática

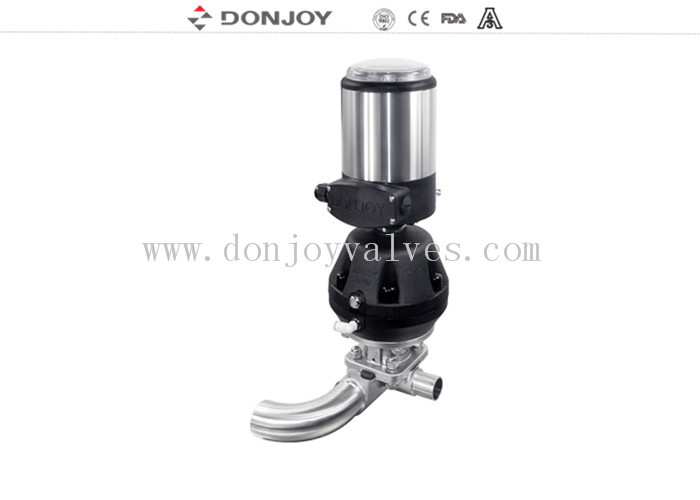

1. válvula de didafragma com posicionador/controlador de processo ((IL-TOP)
2. válvula de diafragma com unidade de controlo ((C-top) Mimi C-top
3Regulador de posição da válvula
4Módulo de Sensor de Posição
5- Actuador de aço inoxidável
6Actuador de plástico

Operação elétrica
7. válvula de diafragma elétrica

Operação manual
8- Manutenção de plástico.
9Manobra de aço inoxidável

Material do corpo da válvula
10Corpo: fundição / forja

Aplicações:
As válvulas de diafragma, operadas manualmente ou pneumaticamente, são especificamente concebidas para utilização em processos de higiene e assépticos nas indústrias farmacêuticas.
A válvula é excelente para o controlo do caudal, bem como para o controlo de abertura/fechamento.
As válvulas de diafragma têm uma melhor qualidade de fluxo em comparação com outras válvulas. É mais fácil limpar e melhor processar a substância com partículas.O fenômeno da bolsa de ar é raro durante a aplicação do controle de fluxo.

Corpo da válvula:
Corpo de forjaO branco é atravessado por um pedaço de lingotes de aço inoxidável, no processo de forja, juntamente com a forja de alta temperatura, através da extrusão, a mudança de forma do branco,através da forja após a densidade do corpo maiorA partir daí, através do centro de processamento, realizar o mecanizado de alta precisão.

Corpo de fundiçãoé feito pelo molde parafina de cera modelo, parafina de cera modelo de infração em cerâmica, para deixar todo o corpo de cera molde superfície formar uma camada de cerâmica forte. molde de cera de fusão,em seguida, na fusão da solução de aço inoxidável, após o resfriamento derrubar a aparência de cerâmica, corpo em branco é feito uo.Casting tamanho é muito preciso, a aparência externa é uma lisa, limpa e arrumada.

Princípios de funcionamento

1O diafragma fornece a vedação do corpo, bem como a vedação do assento.

2Quando a válvula é fechada, uma almofada de pressão que suporta o diafragma se move para a face de vedação do corpo.Quando a placa de pressão se move, o diafragma se dobra e é forçado para baixo na área do assento no centro do corpo, fechando assim o caminho de fluxo através do corpo.

3A relação entre o corpo e a placa de pressão impede a compressão excessiva do diafragma

4. A válvula pode ser de operação manual e pneumática operação de controle de tops de válvulas solenoide

Certificado de válvula de diafragma

1Todas as resinas sintéticas e aditivos estão em conformidade com a certificação da FDA.

2A composição química dos materiais, as propriedades físicas e o processo de fabrico são documentados.

3.3-a coerência a autenticação

4.CE-PED/97/23/CE

5.EN 10204-3.1

Diafragma da válvula

1. EPDM+PTFE ((Adesivo)Os comprimidos de diafragma têm alta resistência química, alta estabilidade, boa flexibilidade, longa vida útil, alta vedação, sem degeneração do código e não afetados por flutuações de temperatura excelente desempenho,se é um ciclo térmico, sistema de desinfecção a frio ou a vapor.

Sepcificação: 1-3", DN20-DN80

Temperatura: -20 a 120 graus

2. EPDM+PTFE (Separate) Pode reduzir a tolerância do diafragma e prolongar a vida útil do diafragma

Septificação: 1-4", DN20-DN100

Temperatura: -20 a 150 graus

3 Selo único (EPDM/SILICONE/FPM), diafragma de borracha incorporado uma camada de camada de fibra vulcanizada melhorar as suas propriedades mecânicas, em seguida, diafragma em pressão e temperatura tem alta estabilidade do selo,Reforço de endurecimento de fibras em parafusos de aço inoxidável, de modo a assegurar uma melhor ligação entre borracha e metal.

Septificação: 1-4", DN20-DN100

Temperatura: -10 a 120 graus

4. Mini tipo de junta de diafragma (EPDM, SILICONE, FPM, EPDM+PTFE)

Sepcificação: 1/4"-3/4", DN6-DN15

Temperatura: -20 a 150 graus

Tratamento de superfície:

1Para polir mecânica: Ra < 0,5 μm interna, fora: de 1 a 4 cm de comprimento, sob 1 cm, com polir espelho

Se precisar de mais informações, contacte-nos directamente.
