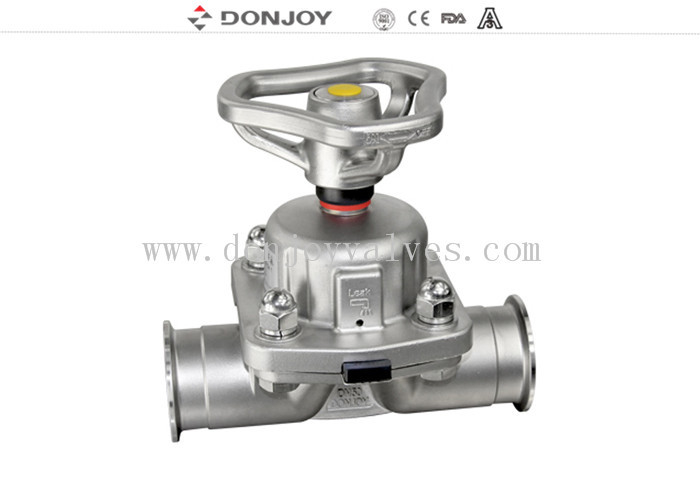

Válvula de diafragma sanitária farmacêutica SS316L com manípulo SS

SS316L válvula de diafragma Phamacy com membrana de manuseio SS FDA

Especificações

Descrição

Várias configurações de válvula de diafragma

1. válvula de didafragma com fissionador/controlador de processo ((IL-TOP)

2. válvula de diafragma com unidade de controlo ((C-Top)

3Regulador de posição da válvula

4Módulo de Sensor de Posição

5Manoplastica

6Manobra de aço inoxidável

7Acúmulo de aço inoxidável

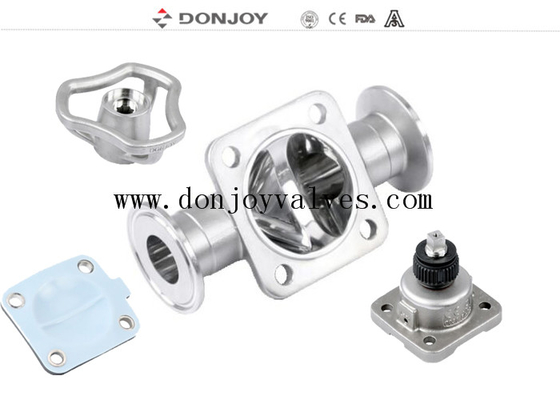

Corpo da válvula:
Corpo de forjaO branco é atravessado por um pedaço de lingotes de aço inoxidável, no processo de forja, juntamente com a forja de alta temperatura, através da extrusão, a mudança de forma do branco,através da forja após a densidade do corpo maiorA partir daí, através do centro de processamento, realizar o mecanizado de alta precisão.

Corpo de fundiçãoé feito pelo molde parafina de cera modelo, parafina de cera modelo de infração em cerâmica, para deixar todo o corpo de cera molde superfície formar uma camada de cerâmica forte. molde de cera de fusão,em seguida, na fusão da solução de aço inoxidável, após o resfriamento derrubar a aparência de cerâmica, corpo em branco é feito uo.Casting tamanho é muito preciso, a aparência externa é uma lisa, limpa e arrumada.

Princípios de funcionamento

1O diafragma fornece a vedação do corpo, bem como a vedação do assento.

2Quando a válvula é fechada, uma almofada de pressão que suporta o diafragma se move para a face de vedação do corpo.Quando a placa de pressão se move, o diafragma se dobra e é forçado para baixo na área do assento no centro do corpo, fechando assim o caminho de fluxo através do corpo.

3A relação entre o corpo e a placa de pressão impede a compressão excessiva do diafragma

4. A válvula pode ser de operação manual e pneumática operação de controle de tops de válvulas solenoide

Desenho

Certificado de válvula de diafragma

1Todas as resinas sintéticas e aditivos estão em conformidade com a certificação da FDA.

2A composição química dos materiais, as propriedades físicas e o processo de fabrico são documentados.

3.3-a coerência a autenticação

4.CE-PED/97/23/CE

5.EN 10204-3.1

Aplicações:

As válvulas de diafragma, operadas manualmente ou pneumaticamente, são especificamente concebidas para utilização em processos de higiene e assépticos nas indústrias farmacêuticas.

A válvula é excelente para o controlo do caudal, bem como para o controlo de abertura/fechamento.

As válvulas de diafragma têm uma melhor qualidade de fluxo em comparação com outras válvulas. É mais fácil limpar e melhor processar a substância com partículas.O fenômeno da bolsa de ar é raro durante a aplicação do controle de fluxo.

Combinação de válvulas de diafragma de várias portas

Configuração SPA e configuração GMP

Etiqueta: válvulas sanitárias, válvula Phamacy, válvula Diaphrgm
