válvula de diafragma sanitária da membrana 316L de aço inoxidável

2/2 Way 316L de aço inoxidável sanitário FDA membrana sanitária válvula de diafragma

Especificações

Descrição

Várias configurações de válvula de diafragma

1. válvula de didafragma com fissionador/controlador de processo ((IL-TOP)

2. válvula de diafragma com unidade de controlo ((C-Top)

3Regulador de posição da válvula

4Módulo de Sensor de Posição

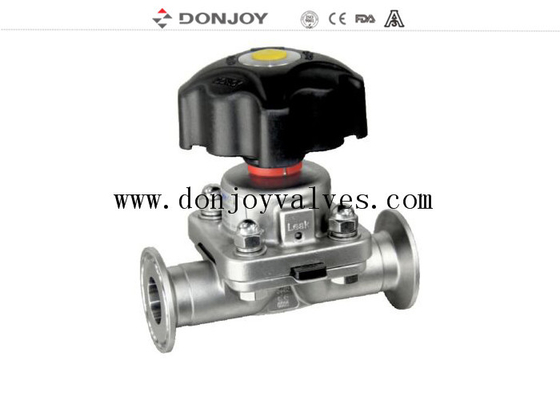

5Manoplastica

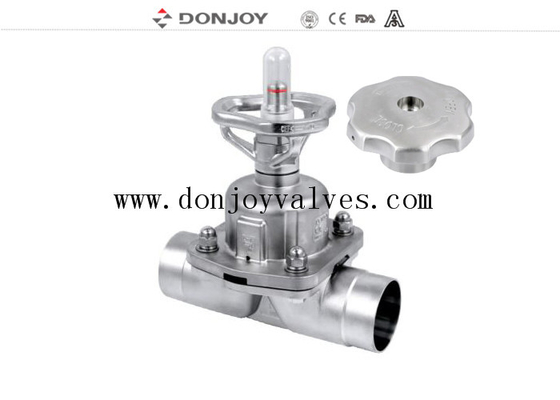

6Manobra de aço inoxidável

7Acúmulo de aço inoxidável

Corpo da válvula:
Corpo de forjaO branco é atravessado por um pedaço de lingotes de aço inoxidável, no processo de forja, juntamente com a forja de alta temperatura, através da extrusão, a mudança de forma do branco,através da forja após a densidade do corpo maiorA partir daí, através do centro de processamento, realizar o mecanizado de alta precisão.

Corpo de fundiçãoé feito pelo molde parafina de cera modelo, parafina de cera modelo de infração em cerâmica, para deixar todo o corpo de cera molde superfície formar uma camada de cerâmica forte. molde de cera de fusão,em seguida, na fusão da solução de aço inoxidável, após o resfriamento derrubar a aparência de cerâmica, corpo em branco é feito uo.Casting tamanho é muito preciso, a aparência externa é uma lisa, limpa e arrumada.

Princípios de funcionamento

1O diafragma fornece a vedação do corpo, bem como a vedação do assento.

2Quando a válvula é fechada, uma almofada de pressão que suporta o diafragma se move para a face de vedação do corpo.Quando a placa de pressão se move, o diafragma se dobra e é forçado para baixo na área do assento no centro do corpo, fechando assim o caminho de fluxo através do corpo.

3A relação entre o corpo e a placa de pressão impede a compressão do diafragma.

4. A válvula pode ser de operação manual e pneumática operação de controle de tops de válvulas solenoide

Desenho

Certificado de válvula de diafragma

1Todas as resinas sintéticas e aditivos estão em conformidade com a certificação da FDA.

2A composição química dos materiais, as propriedades físicas e o processo de fabrico são documentados.

3.3-a coerência a autenticação

4.CE-PED/97/23/CE

5.EN 10204-3.1

Aplicações:

As válvulas de diafragma, operadas manualmente ou pneumaticamente, são especificamente concebidas para utilização em processos de higiene e assépticos nas indústrias farmacêuticas.

A válvula é excelente para o controlo do caudal, bem como para o controlo de abertura/fechamento.

As válvulas de diafragma têm uma melhor qualidade de fluxo em comparação com outras válvulas. É mais fácil limpar e melhor processar a substância com partículas.O fenômeno da bolsa de ar é raro durante a aplicação do controle de fluxo.

Combinação de válvulas de diafragma de várias portas

Configuração SPA e configuração GMP

Etiqueta: válvulas sanitárias, válvula Phamacy, válvula Diaphrgm
