10 válvula de diafragma sanitária pneumática da barra ASME BPE

10 válvula de diafragma sanitária pneumática da barra ASME BPE

  • 10 válvula de diafragma sanitária pneumática da barra ASME BPE
  • 10 válvula de diafragma sanitária pneumática da barra ASME BPE
10 válvula de diafragma sanitária pneumática da barra ASME BPE
Detalhes do produto:
Lugar de origem: China
Marca: DONJOY
Certificação: CE,3A,FDA
Número do modelo: PBF
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: negotiation
Detalhes da embalagem: Caixa da caixa
Termos de pagamento: T/T, LC, cartão de crédito
Contato
Descrição de produto detalhada
Nome do produto: Válvula de diafragma de Multiport Materiais: SS316L/1.4404
Tamanho: 1" - 3" DN25-DN80 Operação: atuador de aço inoxidável
Conexão: solda Gaxeta: EPDM+PTFE
Sentido do atuador: Sentido oposto
Realçar:

Válvula de diafragma sanitária de BPE

,

Válvula de diafragma sanitária de ASME

,

Válvula de diafragma sanitária pneumática

DONJOY combinou a válvula de diafragma pneumática de FDA Multiport ASME BPE

Especificações

Nome do produto:

Válvula de diafragma pneumática sanitária dos SS Multiport para
indústria farmacêutica

Material do corpo de válvula:

SS316L

Material do selo:

Partes adesivas da única gaxeta PTFE+EPDM/Two do sillcone
PTFE+EPDM

Pressão de MaxWorking:

Barra 10

Temperatura de Max.Working:

130 graus C

Disponìvel tamanho:

1" - 3" DN25-DN80

Disponìvel conexão:

Braçadeira/solda/linha/conexão especial

Disponìvel padrão:

3A/BPE/DIN/ISO/IDF

Operado:

Manual, pneumático

Disponìvel estrutura:

Em linha reta, T, U-tipo, parte inferior do tanque

Controle:

Sensor esperto do controle/posição do positioner da válvula/C-TOP

Certificado:

3A/54-02 (1580), PED/97/23/EC, FDA.177.2600

Espaço de aplicação:

Leiteria, alimento, bebida, farmácia, cosmético, etc.

Manual da instrução:

Chinês - bilíngue inglês

Sentido do porto:

Conforme a situação real


Descrição
Vária configuração da válvula de diafragma
1.      Válvula de Didaphragm com Pisitioner/controlador do processo (IL-TOP)
2.      Válvula de diafragma com unidade de controle (C-parte superior)
3.      Regulador da posição da válvula
4.      Módulo do sensor de posição
5.      Punho plástico
6.      Punho de aço inoxidável
7.      Acutor de aço de Stianless
8.      Válvula de diafragma elétrica
9.      Acutor plástico
10.    Corpo: Moldação/forjamento




Princípios de funcionamento

1. O diafragma para fornecer o selo do corpo assim como o selo do assento. Não há nenhum trajeto ao ambiente exterior, assim que ele apropriado para processos assépticos

2. Quando a válvula é fechado uma almofada da pressão que apoie o diafragma move-se para a cara de selagem no corpo. Quando o prato de pressão se move o diafragma dobra e está forçado para baixo na área do assento no centro do fechamento do corpo assim do trajeto do fluxo através do corpo.

3. O relacionamento inter do corpo ao prato de pressão impede sobre a compressão do diafragma

4. A válvula pode ser funcionamento manual e partes superiores pneumáticas do controle de operação de válvulas de solenoide



Cetificate da válvula de diafragma

a resina 1.All sintética e o aditivo são cumprem com a certificação de FDA.

a composição 2.Material quimica, as propriedades físicas e o processo de manufatura são documentados.

consistência 3.3-à autenticação

4.CE-PED/97/23/EC

5.EN 10204-3.1



Diafragma da válvula

1. A tabuleta (adesiva) do diafragma de EPDM+PTFE tem a resistência química alta, estabilidade alta, bom flexibity, longa vida, selagem alta, nenhuma degeneração do código, e não efetuado pelo desempenho excelente das flutuações da temperatura, se é ciclo térmico, ciclo frio, ou sistema de desinfecção do vapor.

Sepcification: 1-3”, DN20-DN80

Temperatura: - 20 a 120degree



2. EPDM+PTFE (separa) que pode reduz a tolerância do diafragma e proling a vida útil do diafragma

Sepcification: 1-4”, DN20-DN100

Temperatura: - 20 a 150degree



O único selo 3 (EPDM/SILICONE/FPM), o diafragma de borracha encaixou uma camada de camada da fibra vulcanizada para aumentar suas propriedades mecânicas, então diafragma na estabilidade alta do selo do hase da pressão e da temperatura, reforçando a fibra que endurece-se no parafuso de aço inoxidável, para assegurar junto a melhor ligação da borracha e do metal. Assim é apropriado para o uso no ambiente do vácuo.

Sepcification: 1-4”, DN20-DN100

Temperatura: - 10 a 120degree



4. Mini tipo gaxeta do diafragma (EPDM, SILICONE, FPM, EPDM+PTFE)

Sepcification: 1/4" - 3/4", DN6-DN15

Temperatura: - 20 a 150degree



Tratamento de superfície:

mecânico 1.For lustrado: Ra<0.5μm interno, fora: De 1-4” que limpam com jato de areia, abaixo de 1" com o espelho lustrado


Conbination da válvula




VÁLVULA DO PBF: Usado principalmente na água pura alta ou no outro sistema de distribuição de estrada vertical do tubo do ponto de água, que pode eficazmente reduzir a linha deadleg da tubulação. uma da válvula colocada em uma posição vertical a exportação for uma boca transversal não bacteriana da amostra da infecção da criação de animais ou do processo quando o vealve aberto





VÁLVULA DE SAP: Usado principalmente em um sistema de encanamento horizontal, a válvula do anfitrião colocou em uma posição horizontal, e mantém um determinado ângulo deesvaziamento, a seguir o furo de passagem no mais baixo ponto de descarga da via navegável da válvula do anfitrião.

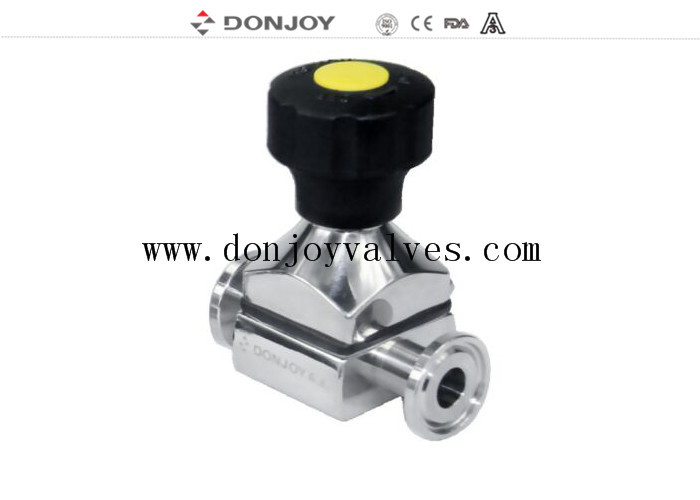

10 válvula de diafragma sanitária pneumática da barra ASME BPE 0

Operação:

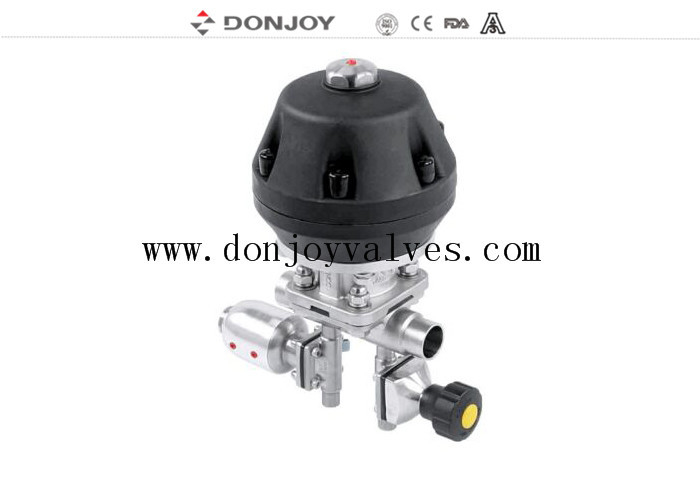

10 válvula de diafragma sanitária pneumática da barra ASME BPE 1
