Lugar de origem:
China
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
C-TOP-2221
contacte-nos
Vídeo
Vídeo

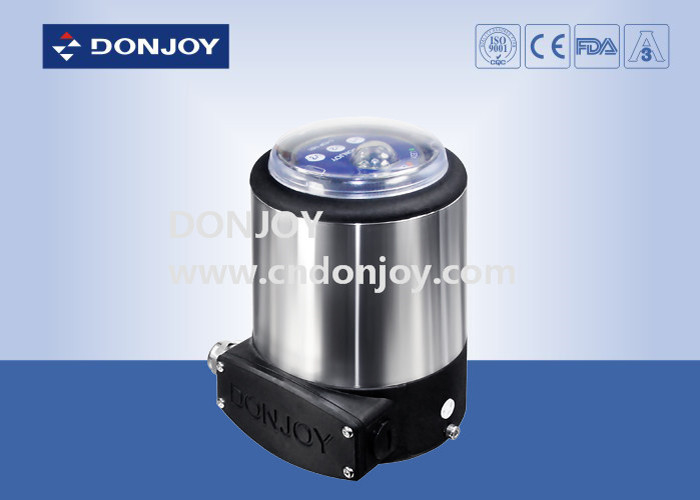

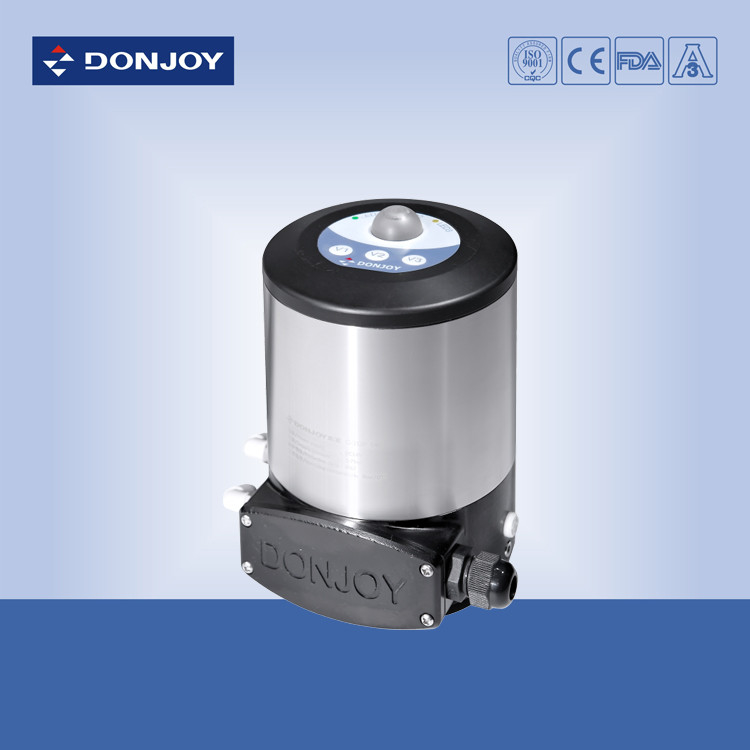

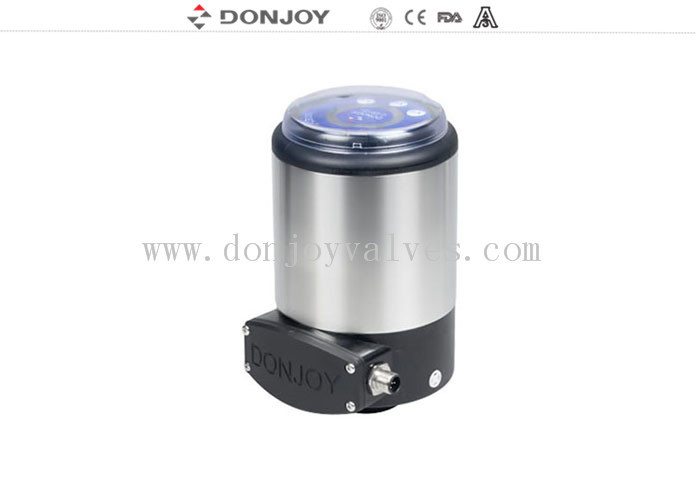

Unidade de posicionamento/controlo inteligente C-Top com ligação IO
Especificações
|
Nome do produto |
Posicionador de válvula inteligente |
|
Médio |
Ar comprimido lubrificado, gases inertes |
|
Max. Temperatura de funcionamento |
70°C |
|
Pressão de trabalho |
1.5 bar - 7 bar (22 PSI a 102 PSI) |
|
Conector |
G1/8" |
|
Nível de protecção |
IP67 |
|
Fluxo de ar |
200 NL |
|
Infarto |
Min. 3 mm; Max. 70 mm |
|
Max. C - Unidades TOP |
31 C - Unidades TOP |
|
Cabo de ligação |
2 m |
|
AS-I BUS |
comprimento máximo: 1 m |
|
Função |
Para controlar a posição da válvula |
|
Características |
Sensor de posição indutivo |
Aplicações
C - TOP é um controlador pneumático concebido para garantir uma válvula de controlo óptima.
É compatível com a maioria dos sistemas automáticos PLC.

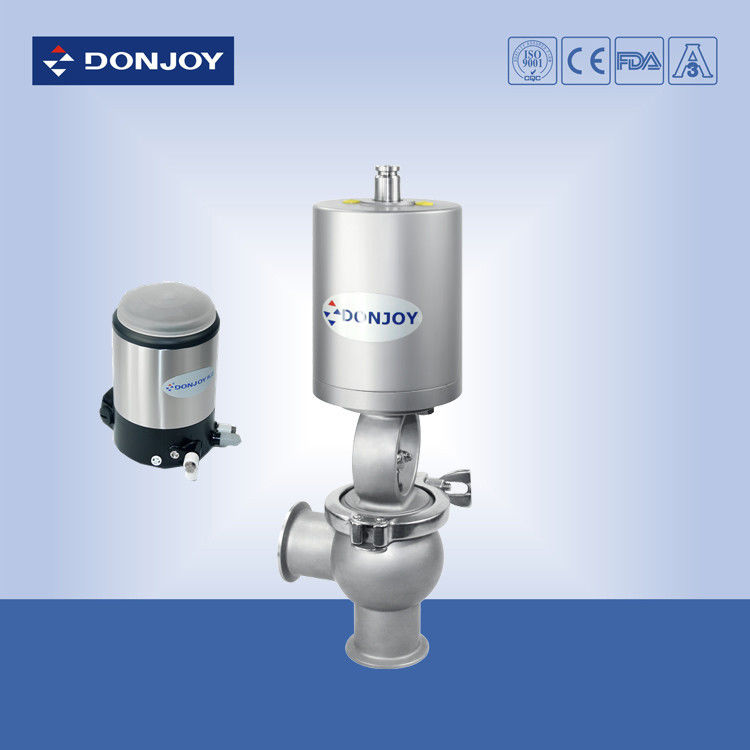

Poderia ser instalado em todos os tipos de válvulas pneumáticas, tais como válvula à prova de misturas, válvula borboleta, válvula de esferas, válvula de diafragma, válvula de reversão e válvula de globo, etc.
Design e características
Conectando sensores com válvulas eletromagnéticas (actuador) de forma fácil, rápida e económica através do domínio AS-I BUS.
Uma vez que os cabos são em grande parte reduzidos, a instalação e o arranque tornam-se mais convenientes.
Além disso, o tempo de início é reduzido e alguns problemas ocultos na instalação podem ser evitados.AS - I conector de substituição de isolamento e o próprio conector do cabo.
C - Unidade de controlo da válvula TOP - - 2014
Versão reguladora do deslocamento
|
Modelo |
Sensor |
Válvula solenoide |
Potência |
Conexão |
Observações |
|
1421-05-S1-V1 |
1 |
1 |
DC. 24 V |
Conexão por cabo |
Ação individual |
|
1421-05-S1-V2 |
1 |
2 |
DC. 24 V |
Conexão por cabo |
Dupla atuação |
|
1421-05-S1-V3 |
1 |
3 |
DC. 24 V |
Conexão por cabo |
Três efeitos (válvula à prova de misturas) |
|
1421-05-S1-V1-AS |
1 |
1 |
DC. 24 V |
AS-I BUS |
Ação individual |
|
1421-05-S1-V2-AS |
1 |
2 |
DC. 24 V |
AS-I BUS |
Dupla atuação |
|
1421-05-S1-V3-AS |
1 |
3 |
DC. 24 V |
AS-I BUS |
Três efeitos (válvula à prova de misturas) |
Versão de regulação mecânica
|
Modelo |
Sensor |
Válvula solenoide |
Potência |
Conexão |
Observações |
|
1421-05-S1-V1-M |
1 |
1 |
DC. 24 V |
Conexão por cabo |
Ação individual |
|
1421-05-S1-V1-M |
2 |
1 |
DC. 24 V |
Conexão por cabo |
Ação individual |
|
1421-05-S1-V2-M |
2 |
2 |
DC. 24 V |
Conexão por cabo |
Dupla atuação |
|
1421-05-S1-V3-M |
3 |
3 |
DC. 24 V |
Conexão por cabo |
Três efeitos (válvula à prova de misturas) |
|
1421-05-S1-V1-AS-M |
1 |
1 |
DC. 24 V |
AS-I BUS |
Ação individual |
|
1421-05-S1-V1-AS-M |
2 |
1 |
DC. 24 V |
AS-I BUS |
Ação individual |
|
1421-05-S1-V2-AS-M |
2 |
2 |
DC. 24 V |
AS-I BUS |
Dupla atuação |
|
1421-05-S1-V3-AS-M |
3 |
3 |
DC. 24 V |
AS-I BUS |
Três efeitos (válvula à prova de misturas) |
Instalação
Exibição do produto
