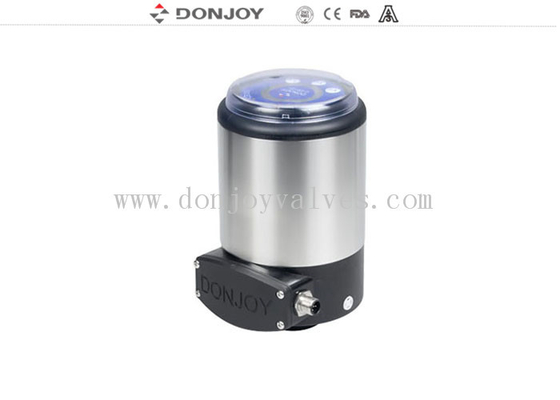

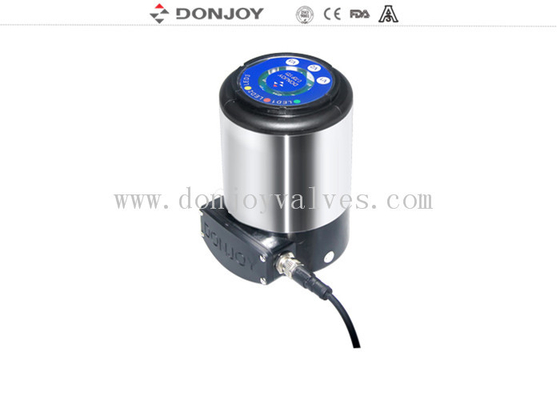

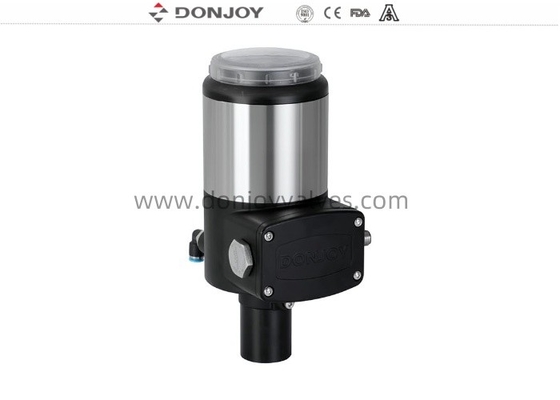

O controlo da válvula superior C-TOP-2221 IO LINK

O sistema de controlo da válvula DONJOY TOP-TOP-2221 Descrição:

Donjoy C-TOP-2211 é uma nova cabeça de controle pneumático, projetado para controle de processo de válvula, é compatível com a maioria dos sistemas PLC ou DCS
(controlador lógico programável) sistema de automação, com comunicação digital. Inclui transmissão de sinal, indicador de posição e controlo de válvulas para controlar todos os tipos de válvulas de processo.Com muitas versões e suporta sinal PNP, DCS, IO-Link, AS-I BUS.

A tecnologia de controlo de válvulas DONJOY tem uma história de mais de 20 anos em investigação, desenvolvimento e fabrico e tem sido atualizada e reiterada até à quarta geração.Uma série completa de tecnologias de controlo de válvulas foram formadas, incluindo as unidades de controlo das válvulas, os dispositivos de retroalimentação da posição das válvulas e os posicionadores de válvulas:

Características da cabeça de comando da válvula C-TOP-2221

C-TOP-2221 é um projeto à prova de explosão intrinsecamente seguro com um certificado ATEX

- Ajuste automático de tecla única
- Função anti-fuga da válvula
- Função de feedback de falha da válvula
- Diferentes posições de válvulas exibem diferentes cores de luzes LED
- Feedback de sinal: PNP NPN contato passivo 4-20mA
- Comunicação de autocarro:0
- Fornecimento de energia: DC24V ±10%
-Corrente: 60mm; 30mm
- A precisão da posição da válvula pode ser definida no local: 0,2 mm, 0,5 mm, 1 mm, 2 mm, 3 mm
- A cor alta e baixa pode ser definida no local

Especificação C-TOP-2221-DCS

Entrada: sinal digital DC 24V+(PNP)
Saída: sinal digital NPN ou PNP (os parâmetros específicos dependem da entrada comum)

Especificação C-TOP-2221-IO-Link

I0-Link V1.1 Interface de comunicação

O controlador de ligação C-TOP-2211-I0 é uma cabeça de comando pneumático montada no topo de um atuador de válvula pneumática, é compatível com a estação-mãe de interface de ligação l0 com normas internacionais,Inclui transmissão de sinal, Luz de posição LED Display, controle de abertura e fechamento da válvula e outras funções.A cor e a precisão de posição da luz LED de posição podem também ser reiniciadas através do documento IODD de acordo com as condições de trabalho ou preferências do utilizador.O método de configuração é muito simples. ¢PC ou PLC combinado com 1ODD descrição de ficheiro ¢ pode ser alcançado.

O AS-I é um tipo de sistema de autocarro de campo, que pode interconectar o controlador e o sensor binário (dispositivo subordinado) com o equipamento de controle de um computador superior (controle mestre).A conexão é conduzida para comunicar por um cabo plano que fornece energia para a válvula solenoide e sensor.
