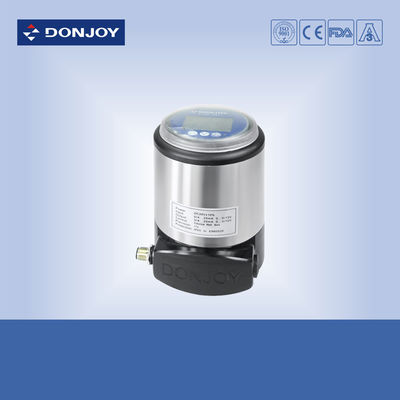

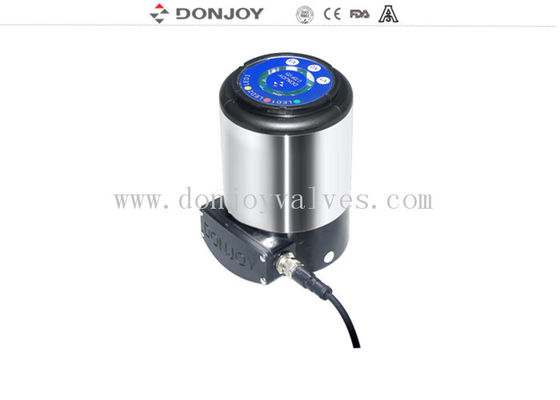

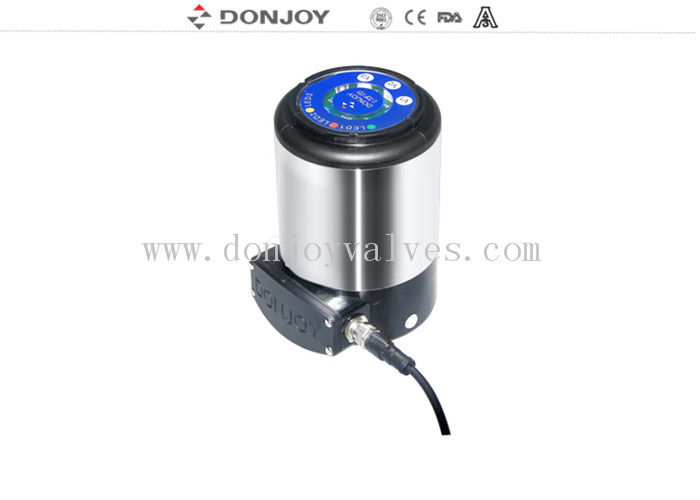

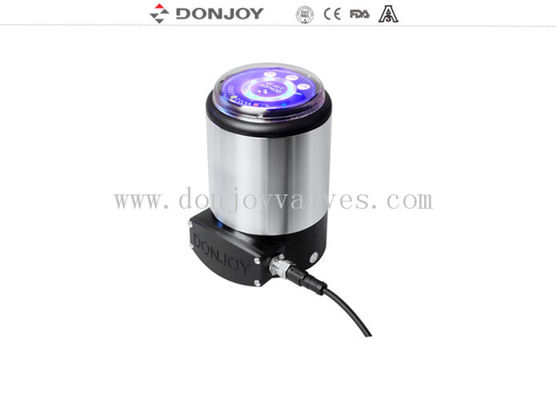

Posicionador de válvula inteligente 5.0-7.0 Bar Dispositivo

5.0-7.0 Bar posicionador de válvula inteligente Dispositivo BUS Control Net CE / ISO / FDA

Especificações


 Aplicações
O controlador (IL - TOP) é utilizado principalmente nos sistemas de todos os tipos de controlo de processo e controlo de fluxo de fluidos.

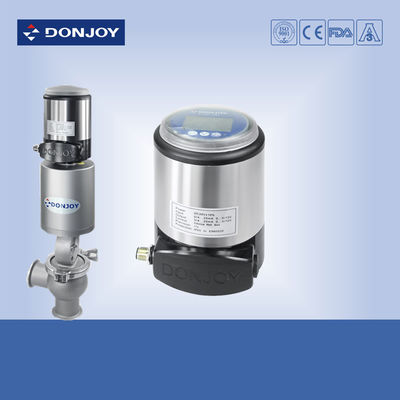

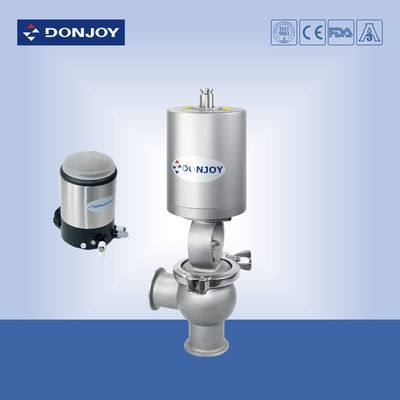

A IL-TOP pode ser instalada em todos os tipos de atuadores em movimento linear, tais como válvula de assento de ângulo pneumático, válvula de diafragma, válvula borboleta, válvula de globo e válvula de bola, etc.que são as válvulas para regular o fluxo.
O IL-TOP pode ser facilmente instalado em atuadores adequados para situações de alta pureza.

Características
0/4 - 20mA a 0 - 5/10V entrada de sinal (padrão)
0/4 - saída de retroalimentação de posição de 20 mA (opcional)
Dispositivo de controlo do BUS da rede (opcional)
Movimento linear / actuador de movimento rotativo (opcional)
Potência: DC.24V
Pressão pneumática: 5,0-7,0 bar
Conector: G1/8"
Nível de proteção: IP67
Características técnicas
O comando pode ser utilizado como posicionador ou controlador de processo.
Como um posicionador, poderia ajustar a posição da válvula de acordo com o ponto de ajuste.
Como controlador de processo, a MPU receberá o sinal do comando, comparando o valor de posição de configuração da válvula com a posição real da válvula, através do algoritmo de controlo PIC,o controlador de processo conduzirá a válvula para o posicionador exato da válvula.
O controlador é composto por MPU, unidade de detecção através do sinal de controlo, detector de posição, display LCD, teclado e válvula piezoelétrica, etc.

Instalação
É muito simples instalar o controlador e o atuador, e a posição do display do LCD pode ser ajustada.
Retirar a tampa transparente no sentido anti-horário e, em seguida:
Para operar o teclado, para soltar a base e 2 parafusos utilizando a chave inglesa M5;
Para girá-lo facilmente e ajustá-lo para a direção de exibição que você gostaria, e para voltar a apertar os 2 parafusos por chave inglesa;
Para soltar a caixa de terminais, retirar os 4 parafusos e abrir a caixa, e operar de acordo com o diagrama de ligação.
Precisa de um conector para combinar o controlador com o atuador.

 Informações sobre a encomenda
