Lugar de origem:
China
Marca:
Donjoy
Certificação:
CE,3A,FDA
Número do modelo:
12030902
contacte-nos
Vídeo
Vídeo

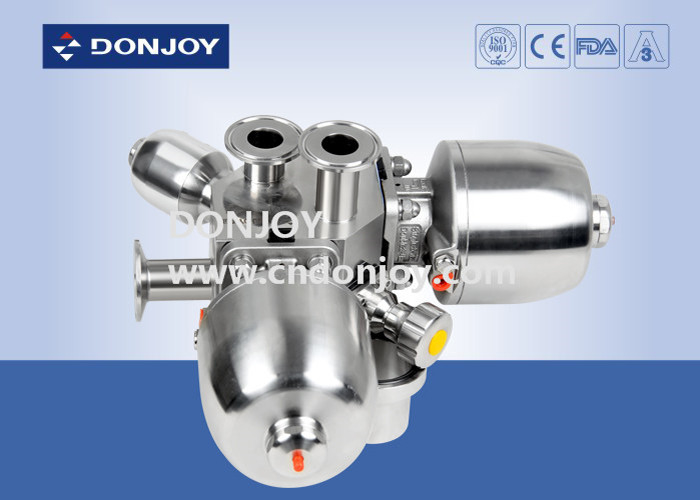

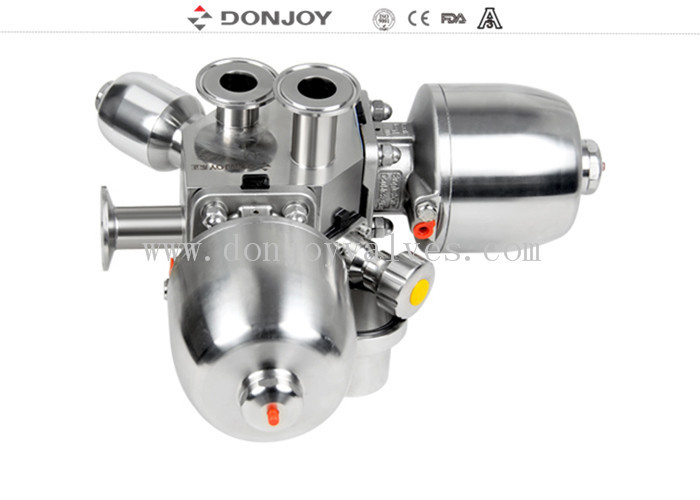

DONJOY sanitária válvula de diafragma multiporte, válvula multiporte
Especificações
|
Nome do produto: |
SS Valva de diafragma pneumática multiporte sanitária para |
|
Material da válvula: |
SS316L |
|
Material do selo: |
Presa única de sillcone/Adesivo PTFE+EPDM/Duas peças |
|
Pressão de trabalho máxima: |
10 bar |
|
Max.Temperatura de trabalho: |
130 graus C |
|
Tamanho disponível: |
"-3" DN25-DN80 |
|
Conexão disponível: |
Aplicação do sistema de fixação |
|
Disponível em série: |
3A/BPE/DIN/ISO/IDF |
|
Funcionamento: |
Manual, pneumático |
|
Estrutura disponível: |
Direita, tee, tipo U, fundo do tanque |
|
Controle: |
Sensor de posicionamento de válvula inteligente / comando C-TOP / sensor de posição |
|
Certificado: |
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600 |
|
Área de aplicação: |
Produtos lácteos, alimentos, bebidas, farmacêutica, cosméticos, etc. |
|
Manual de instruções: |
Chinês - Inglês bilíngue |
|
Direção do porto: |
De acordo com a situação real |
Descrição
Várias configurações de válvula de diafragma
1. válvula de didafragma com fissionador/controlador de processo ((IL-TOP)
2. válvula de diafragma com unidade de controlo ((C-Top)
3Regulador de posição da válvula
4Módulo de Sensor de Posição
5Manoplastica
6Manobra de aço inoxidável
7Acúmulo de aço inoxidável
8. válvula de diafragma elétrica
9Acutor de plástico
10Corpo: fundição / forja
Princípios de funcionamento
1O diafragma fornece a vedação do corpo, bem como a vedação do assento.
2Quando a válvula é fechada, uma almofada de pressão que suporta o diafragma se move para a face de vedação do corpo.Quando a placa de pressão se move, o diafragma se dobra e é forçado para baixo na área do assento no centro do corpo, fechando assim o caminho de fluxo através do corpo.
3A relação entre o corpo e a placa de pressão impede a compressão do diafragma.
4. A válvula pode ser de operação manual e pneumática operação de controle de tops de válvulas solenoide
Certificado de válvula de diafragma
1Todas as resinas sintéticas e aditivos estão em conformidade com a certificação da FDA.
2A composição química dos materiais, as propriedades físicas e o processo de fabrico são documentados.
3.3-a coerência a autenticação
4.CE-PED/97/23/CE
5.EN 10204-3.1
Diafragma da válvula
1. EPDM+PTFE ((Adesivo)Os comprimidos de diafragma têm alta resistência química, alta estabilidade, boa flexibilidade, longa vida útil, alta vedação, sem degeneração do código e não afetados por flutuações de temperatura excelente desempenho,se é um ciclo térmico, sistema de desinfecção a frio ou a vapor.
Sepcificação: 1-3", DN20-DN80
Temperatura: -20 a 120 graus
2. EPDM+PTFE (Separate) Pode reduzir a tolerância do diafragma e prolongar a vida útil do diafragma
Septificação: 1-4", DN20-DN100
Temperatura: -20 a 150 graus
3 Selo único (EPDM/SILICONE/FPM), diafragma de borracha incorporado uma camada de camada de fibra vulcanizada melhorar as suas propriedades mecânicas, em seguida, diafragma em pressão e temperatura hase alta estabilidade do selo,Reforço de endurecimento de fibras em parafusos de aço inoxidável, de modo a assegurar uma melhor ligação entre borracha e metal.
Septificação: 1-4", DN20-DN100
Temperatura: -10 a 120 graus
4. Mini tipo de junta de diafragma (EPDM, SILICONE, FPM, EPDM+PTFE)
Sepcificação: 1/4"-3/4", DN6-DN15
Temperatura: -20 a 150 graus
Tratamento de superfície:
1Para polir mecânica: Ra < 0,5 μm interna, fora: de 1 a 4 cm de comprimento, sob 1 cm, com polir espelho
Desenho
Consulte o formulário de tamanho abaixo para obter informações pormenorizadas.
Tag: válvulas Donjoy, válvula de diafragma, válvula BPE
