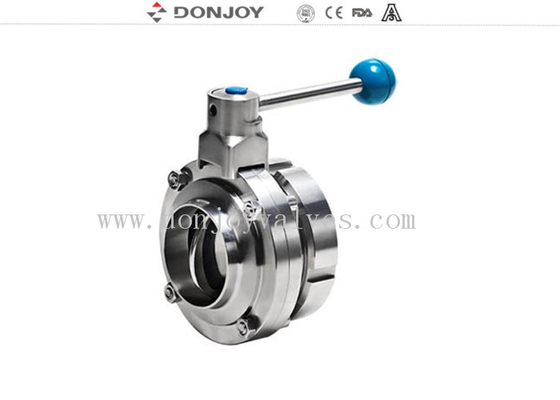

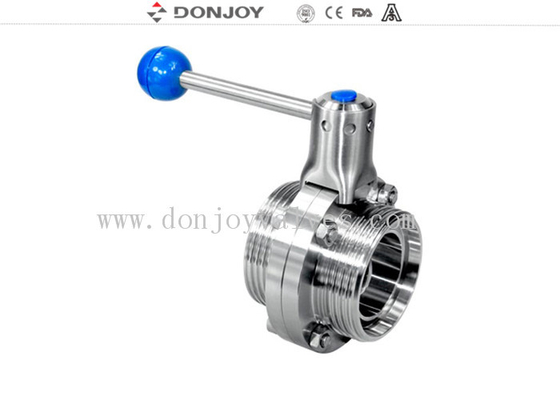

DONJOY hiqh qualidade sanitária de aço inoxidável 304 / 316L DN 50 Válvulas borboleta Soldadura única e DIN roscado
Especificações técnicas
Pressão máxima: 10 Bar ((DN25-DN100), 8 Bar (DN125-DN150), 5 Bar ((DN200-DN300)
Pressão mínima:0.2Bar
Temperatura de trabalho: -10°C a +120°C (EPDM)
Especificações
|
Nome do produto:
|
Aço inoxidável 304/316L, DN 50
válvula de borboleta roscada
|
|
Material da válvula:
|
SS304/316L
|
|
Material do selo:
|
EPDM (padrão) FPM/SILICON/NBR, FDA177.2600
|
|
Pressão de trabalho máxima:
|
10 Bar
|
|
Max.Temperatura de trabalho:
|
120 graus C
|
|
Tamanho disponível:
|
DN10-DN300, 1/2 "-12"
|
|
Conexão disponível:
|
Aplicação do sistema de fixação
|
|
Norma disponível:
|
3A/DIN/SMS/RJT/ISO/IDF
|
|
Funcionamento:
|
Manual, pneumático, elétrico.
|
|
Aplicação da alça:
|
Manobra de duas posições, manobra de três posições, manobra de puxar de quatro posições, manobra de plástico de várias posições e multi-posição
manilha de aço inoxidável
|
|
Controle:
|
Sensor de posicionamento de válvula inteligente / comando C-TOP / sensor de posição
|
|
Certificado:
|
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600, ISO
|
|
Área de aplicação:
|
Produtos lácteos, alimentos, bebidas, farmacêutica, cosméticos, etc.
|
|
Modelo de alça de plástico multi-posição:
|
NO. VSB04 / NO. VSB06 / NO. VSB08
|
|
Instalação da alça:
|
De um lado da válvula
|
Design e características
Design compacto e robusto
Tamanhos disponíveis DN25-DN300 ((1/2"-12")
Manobras de várias posições adequadas até DN100/4"
A mão de puxar é adequada até DN25-DN300 ((1/2"-12")
PED97/23CE
A FDA.177.2600
O corpo da válvula pode ser alterável com qualquer tipo de conexão
Conexão
Clamadas, soldadas e roscadas, etc.
Aplicação
Utilizado nas indústrias de processamento de alimentos, farmacêutica e química.
Princípios de funcionamento
Pode ser operado automaticamente através do actuador ou manualmente com a alça
O cabo bloqueia a válvula na posição aberta ou fechada, certamente, há a outra posição disponível.
O atuador empurra o pistão do movimento axial em 90 graus para controlar a válvula borboleta.
Manos diferentes
1Puxa a alça.
2Mão de Múltiplas Posições (Plástico Azul)
3.Multi-Posições Manôvel (aço inoxidável) Bloqueável
Detalhes da embalagem
Pacote de bolhas para cada válvula.
A embalagem exterior é de caixas de cartão ou de compensado.
Ou conforme o pedido dos clientes.
Detalhes da entrega
Normalmente, dentro de 20 dias após receber o adiantamento T/T.
Torque de funcionamento ((N.M.)
|
DN25/1"
|
DN40/1.5"
|
DN50/2"
|
2.5"
|
DN65
|
3 cm
|
DN80
|
DN100/4"
|
DN125
|
DN 150
|
|
3
|
4
|
5
|
10
|
12
|
14
|
18
|
25
|
40
|
55
|
