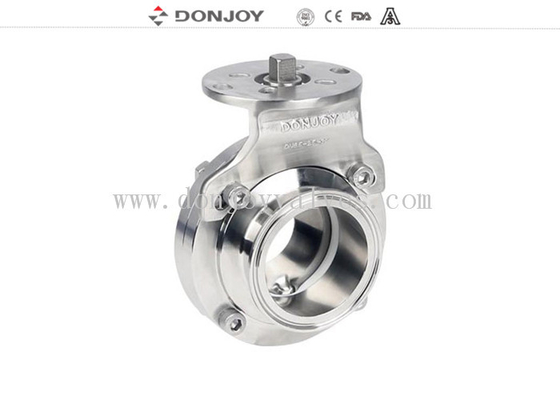

1.5 INCH válvulas borboleta de aço inoxidável de alta qualidade 316l com suporte ISO5211

1.5 INCH válvulas de borboleta de aço inoxidável de alta qualidade com suporte ISO5211

Especificações técnicas
Pressão máxima: 10 Bar ((DN25-DN100), 8 Bar (DN125-DN150), 5 Bar ((DN200-DN300)
Pressão mínima:0.2Bar
Temperatura de trabalho: -10°C a +120°C (EPDM)

Especificações

Design e características
Design compacto e robusto
Tamanhos disponíveis DN25-DN250 ((1/2"-10")
Manobras de várias posições adequadas até DN100/4"
A mão de puxar é adequada até DN25-DN300 ((1/2"-12") PED97/23EC FDA.177.2600
O corpo da válvula pode ser alterável com qualquer tipo de conexão

Conexão
Clamadas, soldadas e roscadas, etc.
Padrão: RTJ, ISO, ISO1127, IDF, INCH, SMS, DIN, BPE...
Aplicação: Utilizado nas indústrias de transformação de alimentos, farmacêutica e química.

Detalhes da embalagem
Pacote de bolhas para cada válvula.
A embalagem exterior é de caixas de cartão ou de compensado.
Ou conforme o pedido dos clientes.

Detalhes da entrega
Normalmente, dentro de 20 dias após receber o adiantamento T/T.

Torque de funcionamento ((N.M.)

Manos diferentes
1.Multi-Posição Manobra ((Aço inoxidável)
2.Multi-Posição Manôvel ((Plástico Azul)
3Puxa a alça.
4- Manobra de ajuste fino.
5. válvula de borboleta elétrica
6.Válvula de borboleta pneumática ((Com C-top, posicionador, sensor...)

Dados técnicos de manobra

Tamanho		L1	L2	B
DN10-DN40	00,5-1,5 ′′	126	20.2	8
DN50	2 ¢	133	22.2	10
DN65	2.5-3	144	22.2	10
DN80-DN100	3.5-4	160	22.2	11
DN125-DN150	5 a 6	220	30.2	14
DN200-DN300	8 a 12	284	30.2	14























Tamanho		L1	L2	B
DN10-DN40	00,5-1,5 ′′	164	20.2	8
DN50-DN65	2°-3°	164	22.2	10
DN80-DN100	3.5-4	164	22.2	11



















Tamanho		L1	L2	B
DN10-DN40	00,5-1,5 ′′	166	20.2	8
DN50-DN65	2°-3°	166	22.2	10
DN80-DN100	3.5-4	166	22.2	11
DN125-DN150	5 ¢-6 ¢	166	30.2	14
