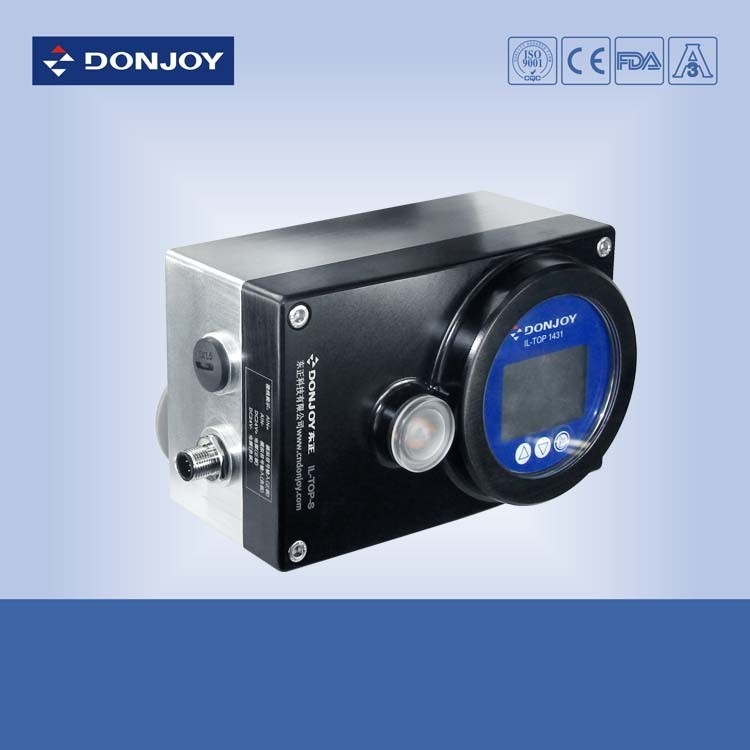

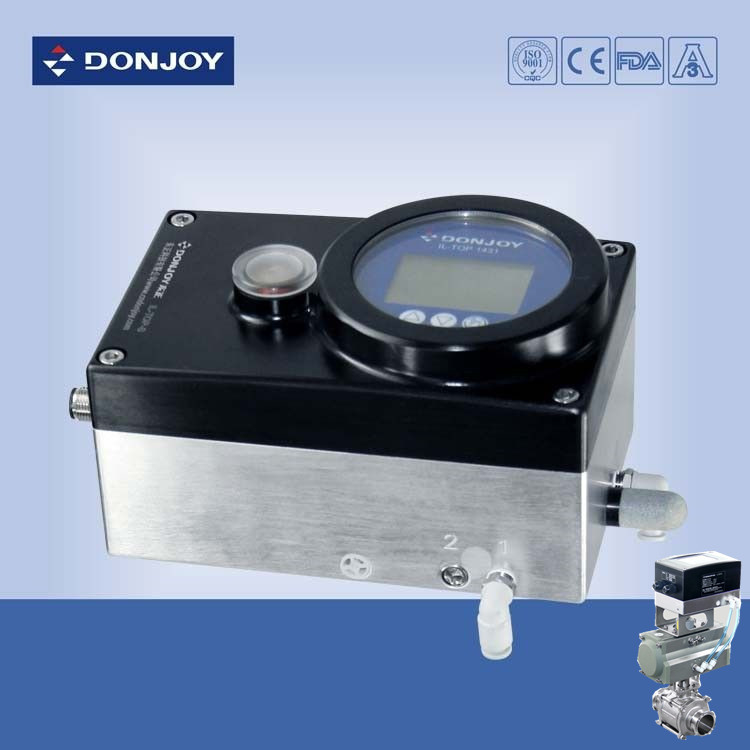

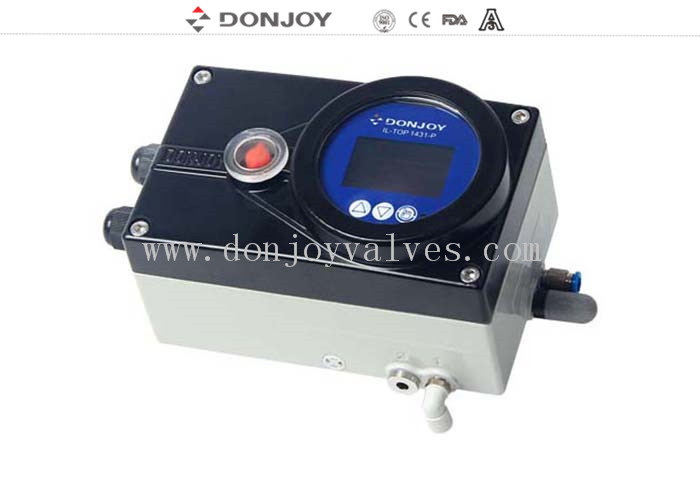

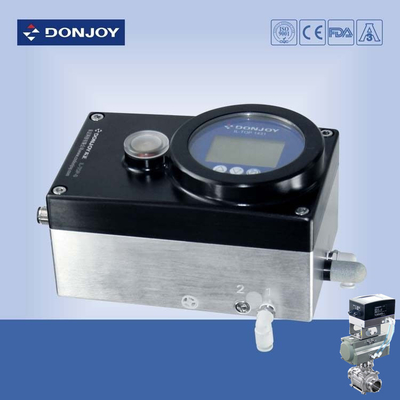

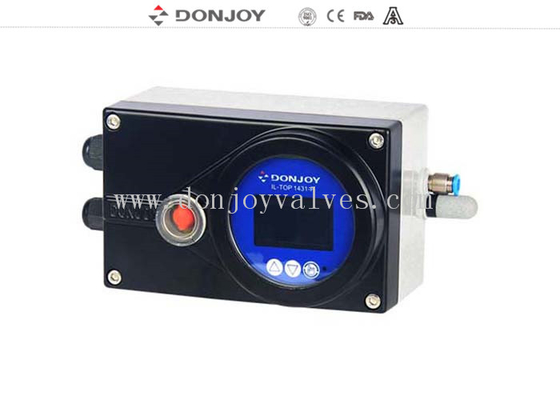

O posicionador de válvula pneumática 0/4-20mA a 0-5/10V de entrada de sinal
Especificações
| Nome do produto | O sistema de posicionamento de válvulas inteligente de tipo quadrado |
| Potência | DC.24V |
| Pressão do trabalho | 10 bar |
| Pressão pneumática | 4-7 bar |
| Materiais | SS304 / 316 |
| Temperatura de funcionamento | -10°C ~ 130°C (-10°C ~ 150°C para válvula de assento angular e válvula de globo) |
| Nível de protecção | IP67 |
| Função padrão | 0/4-20mA a 0-5/10V de entrada de sinal |
| Função opcional | 0/4-20mA, 0-5/10V saída de feedback de posição |
| Função opcional | Dispositivo de rede mas controlo |
| Interface de operação |
Exibição LCD |
| Características | Posicionamento inteligente |
| Detalhes da entrega | Normalmente, dentro de 20 dias após receber o adiantamento T/T. |
Característica de função
Certificação de protecção contra explosões: EXD II BT4
Nível de proteção: IP67
Entrada de sinal: 0-4/20mA, 0-5/10V
Feedback de sinal: 0-4/20mA, 0-5/10V
Protocolo BUS: DEVICE NET BUS
Característica técnica
O comando pode ser utilizado como posicionador ou controlador de processo.
Como um posicionador, poderia ajustar a posição da válvula de acordo com o ponto de ajuste.
Como controlador de processo, a MPU receberá o sinal do comando comparando o valor de posição de configuração da válvula com a posição real da válvula, através do algoritmo de controlo PIC,o controlador de processo conduzirá a válvula para o posicionador exato da válvula.
O controlador é composto por MPU, unidade de detecção através do sinal de controlo, detector de posição, display LCD, teclado e válvula piezoelétrica, etc.
Instalação

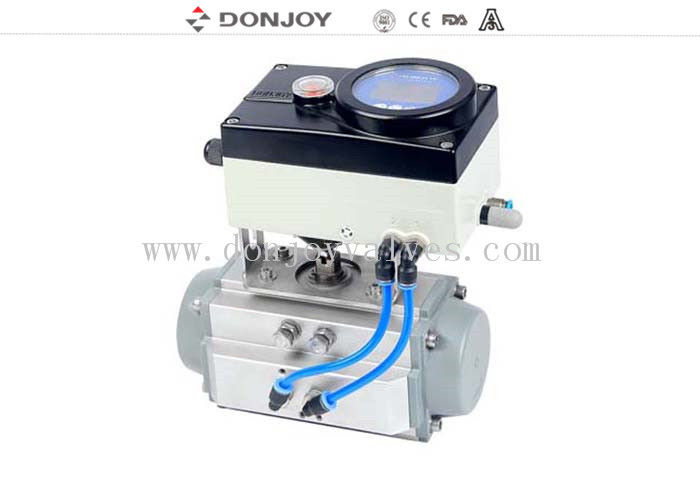

Poderiam ser oferecidos os atuadores de viagem angular, tais como válvula borboleta, válvula de esfera e as válvulas, etc.
Especificação: 1 polegada - 12 polegadas, DN25 - DN200
Informações sobre encomendas
Controlador quadrado IL-TOP-S
| Modelo | Características | Feedback de posição | Descrição |
| IL-TOP-S-001-M | Posicionador + controlo do processo | 4-20mA/0-5/10V | De acção única |
| IL-TOP-S-002-M | Posicionador + controlo do processo | 4-20mA/0-5/10V | De dupla ação |
| A partir de 1 de janeiro de 2018 | Posicionador + controlo do processo | Não | De acção única |
| IL-TOP-S-002 | Posicionador + controlo do processo | Não | De dupla ação |
| IL-TOP-S-001-BUS | O posicionador + controlo do processo + BUS | Ação única + BUS | |
| IL-TOP-S-002-BUS | O posicionador + controlo do processo + BUS | Dual-acting + BUS |
Controlador quadrado IL-TOP-S (Proteção contra explosões: EXD II BT4)
| Modelo | Características | Feedback de posição | Descrição |
| A partir de 1 de janeiro de 2014: | Posicionador + controlo do processo | 4-20mA/0-5/10V | Ação única - Níveis de explosão |
| A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Parlamento Europeu e ao Conselho uma proposta de decisão relativa à aplicação do presente regulamento. | Posicionador + controlo do processo | 4-20mA/0-5/10V | Ação dupla - Níveis de explosão |
| IL-TOP-S-001-EX | Posicionador + controlo do processo | Não | Ação única - Níveis de explosão |
| IL-TOP-S-002-EX | Posicionador + controlo do processo | Não | Ação dupla - Níveis de explosão |
| IL-TOP-S-001-BUS-EX | O posicionador + controlo do processo + BUS | Ação única, BUS - Protecção contra explosões | |
| IL-TOP-S-002-BUS-EX | O posicionador + controlo do processo + BUS | BUS de dupla ação - Protecção contra explosões |
Tag: posicionador, cabeça de controlo.
