Lugar de origem:
China
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
DF3
contacte-nos
Vídeo

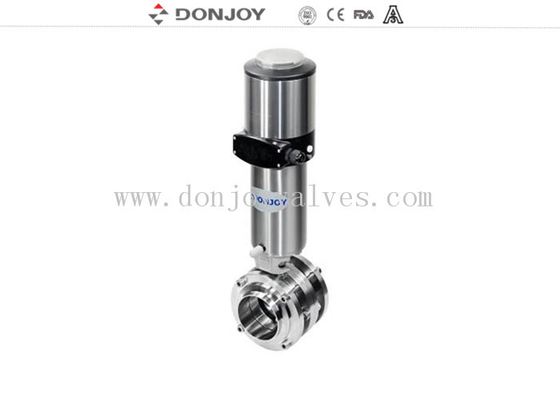

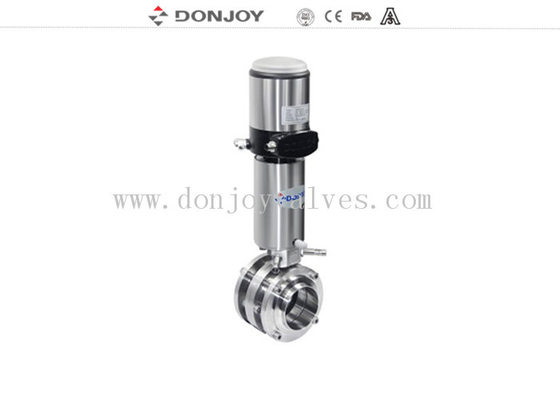

SS316L DF2 3 peças válvulas sanitárias de borboleta com cabeça de comando
Seleção da operação
Manual / Actuador de aço inoxidável / Actuador de alumínio
Especificações técnicas:
Pressão máxima: 10 Bar ((DN25-DN100), 8 Bar (DN125-DN150), 5 Bar ((DN200-DN300)
Pressão mínima:0.2Bar
Temperatura de trabalho: -10°C a +120°C (EPDM)
Especificações:
|
Nome do produto: |
3PCS válvulas sanitárias de borboleta |
|
Material da válvula: |
SS304/316L |
|
Material do selo: |
EPDM (padrão) FPM/SILICON/NBR, FDA177.2600 |
|
Pressão de trabalho máxima: |
10 Bar |
|
Max.Temperatura de trabalho: |
120 graus C |
|
Tamanho disponível: |
DN10-DN300, 1/2 "-12" |
|
Conexão disponível: |
Aplicação do sistema de fixação |
|
Disponível em série: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Funcionamento: |
Manual, pneumático, elétrico. |
|
Aplicação da alça: |
Mão de duas posições, mão de três posições, puxa de quatro posições manobras, manobras de plástico de várias posições e manobras de várias posiçõesmanilha de aço inoxidável |
|
Controle: |
Sensor de posicionamento de válvula inteligente / comando C-TOP / sensor de posição |
|
Certificado: |
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600, ISO |
|
Área de aplicação: |
Produtos lácteos, alimentos, bebidas, farmacêutica, cosméticos, etc. |
|
Modelo de alça de plástico multi-posição: |
NO. VSB04 / NO. VSB06 / NO. VSB08 |
|
Instalação da alça: |
De um lado da válvula |
Princípios de funcionamento
1A válvula borboleta pode ser operada automaticamente através do actuador ou manualmente com a alça.
2A alça bloqueia a válvula na posição aberta ou fechada.
3O atuador empurra o pistão de movimento axial em 90 graus para controlar a válvula borboleta.
Design e características
Design compacto e robusto
Tamanhos disponíveis DN25-DN300 ((1/2"-12")
Manobras de várias posições adequadas até DN100/4"
A mão de puxar é adequada até DN25-DN300 ((1/2"-12") PED97/23EC FDA.177.2600
O corpo da válvula pode ser alterável com qualquer tipo de conexão
Conexão
Clamadas, soldadas e roscadas, etc.
Detalhes da entrega
Normalmente, dentro de 20 dias após receber o adiantamento T/T.
Torque de funcionamento ((N.M.)
|
DN25/1 |
DN40/1,5 |
DN50/2 ¢ |
2.5 |
DN65 |
3 ¢ |
DN80 |
DN100/4 |
DN125 |
DN 150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Desenho de válvulas borboleta 3pcs
Detalhes da embalagem
Pacote de bolhas para cada válvula.
No exterior, a embalagem é feita de caixas de cartão ou de compensado.
Ou conforme o pedido dos clientes.
