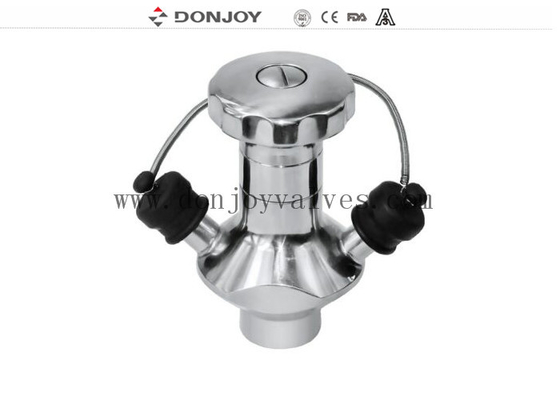

Valva de amostra esterilizável asséptica de ligação de solda polida

Válvula de amostragem SS316L com punho giratório, asséptica e esterilizável, com conexão soldada

Detalhe Rápido

Válvula de Amostragem

Tamanho:  solda OD40MM

Tipo: Válvula de amostragem de retorno automático

Junta: EPDM, PTFE

Pressão de Trabalho: 6Bar

Polido: Espelho, Mattr, Ra≤0.8μm, Ra≤0.5μm

Punho: Punho giratório, Punho removível

Especificação

Aplicação:A válvula de amostragem asséptica é aplicada em indústrias de cerveja, leite, bebidas, suco de frutas, farmácia,

Design Padrão de Válvulas de Amostragem Assépticas

A válvula de amostragem asséptica é feita de três partes: corpo da válvula, cabeça da válvula e uma peça de diafragma. Um diafragma de borracha é colocado no eixo da cabeça da válvula, atuando como um núcleo de válvula extensível.

• As conexões finais podem ser soldadas, fixadas por braçadeira ou rosqueadas, apenas um tamanho DN8 disponível.

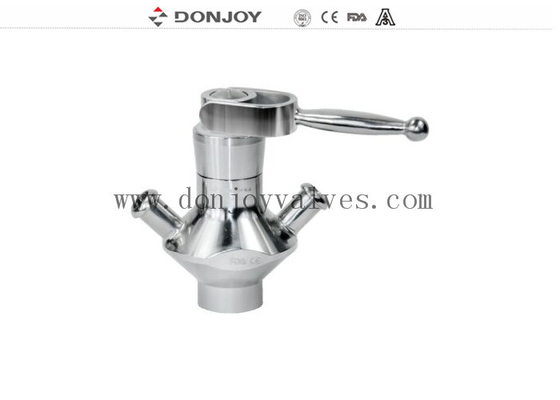

• Tipo de punho: punho rotativo, punho de chave
• Válvula aberta: amostragem, válvula fechada: esterilização

Aberto (amostragem)          Fechado (Esterilização)

Princípios de Operação

A válvula de amostragem asséptica é projetada para esterilização antes e depois de cada amostragem.

Aberto: Amostragem - a válvula manual é aberta girando o punho (válvula ajustável) ou ativando a alavanca (válvula liga/desliga). A haste e a membrana são então retraídas, permitindo a passagem do líquido

Fechado: Esterilização - a mola embutida fecha a válvula e mantém o canal aberto entre as mangueiras através do processo inverso, a fim de esterilizar. Se usar vapor, uma pequena válvula de alívio de pressão (opcional) na saída é recomendada.

Design Padrão: A válvula de amostragem asséptica consiste em três partes, um corpo de válvula, um punho e uma membrana. A membrana de borracha é colocada na haste da válvula e funciona como um plugue extensível.
