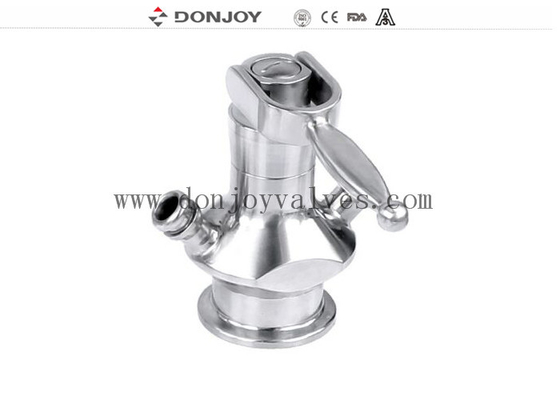

Válvula de Amostragem com Manípulo Giratório DIN SS316L com Conexão Tri Clamp

Válvula de amostragem asséptica e esterilizável com alça giratória SS316L e conexão Tri-clamp

Detalhe Rápido

Válvula de Amostragem

Tamanho: 25mm / 50.5mm

Tipo: Válvula de amostragem com retorno automático

Junta: EPDM, PTFE

Pressão de Trabalho: 6Bar

Polimento: Espelho, Fosco, Ra≤0.8μm, Ra≤0.5μm

Alça: Alça giratória, Alça removível

Especificação

Aplicação:A válvula de amostragem asséptica é aplicada em indústrias de cerveja, leite, bebidas, suco de frutas, farmácia,

Design Padrão de Válvulas de Amostragem Assépticas

A válvula de amostragem asséptica é feita de três partes: corpo da válvula, cabeça da válvula e uma peça de diafragma. Um diafragma de borracha é colocado no eixo da cabeça da válvula, atuando como um núcleo de válvula extensível.

• As conexões finais podem ser soldadas, fixadas por braçadeira ou rosqueadas, apenas um tamanho DN8 disponível.
• Tipo de alça: alça rotativa, alça de chave
• Válvula aberta: amostragem, válvula fechada: esterilização

Aberta (amostragem)          Fechada (Esterilização)

Princípios de Operação

A válvula de amostragem asséptica é projetada para esterilização antes e depois de cada amostragem.

Aberta: Amostragem - a válvula manual é aberta girando a alça (válvula ajustável) ou ativando a alavanca (válvula liga/desliga). A haste e a membrana são então retraídas, permitindo a passagem do líquido

Fechada: Esterilização - a mola embutida fecha a válvula e mantém o canal aberto entre as mangueiras através do processo inverso, a fim de esterilizar. Se usar vapor, uma pequena válvula de alívio de pressão (opcional) na saída é recomendada.

Design Padrão: A válvula de amostragem asséptica consiste em três partes, um corpo de válvula, uma alça e uma membrana. A membrana de borracha é colocada na haste da válvula e funciona como um tampão extensível.
