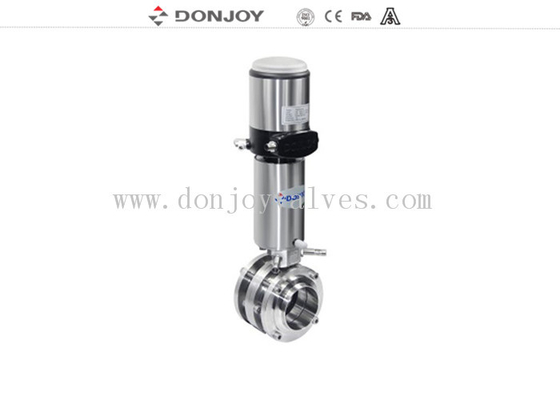

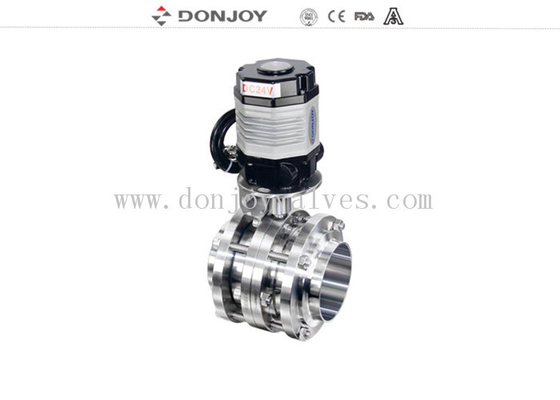

Três partes da extremidade de aço inoxidável da soldadura da válvula de borboleta, válvula de borboleta sanitária alta
Especificações técnicas:
Max.Pressure: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Mínimo Pressão: 0.2Bar
Temperatura de trabalho: -10C° a +120 graus (EPDM)
Especificações:
|
Nome do produto: |
RJT encantam a porca/a válvula borboleta manual SS316L/304 da linha, Válvula de borboleta fêmea/masculina |
|
Material do corpo de válvula: |
SS304/316L |
|
Material do selo: |
EPDM (padrão) FPM/SILICON/NBR, FDA177.2600 |
|
Pressão de MaxWorking: |
5Bar |
|
Temperatura de Max.Working: |
120 graus C |
|
Disponìvel tamanho: |
DN10-DN300, 1/2” - 12" |
|
Disponìvel conexão: |
Braçadeira/solda/linha/conexão especial |
|
Disponìvel padrão: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Operado: |
Manual, pneumático, elétrico |
|
Aplicação do punho: |
punho da Dois-posição, punho da três-posição, punho da tração da quatro-posição, punho plástico da multi-posição e punho de aço inoxidável da multi-posição |
|
Controle: |
Sensor esperto do controle/posição do positioner da válvula/C-TOP |
|
Certificado: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
Espaço de aplicação: |
Leiteria, alimento, bebida, farmácia, cosmético, etc. |
|
Modelo de multi plástico - punho da posição: |
NO. VSB04/NO.VSB06/NO.VSB08 |
|
A instalação do punho: |
Em um lado da válvula |
Princípios de funcionamento
a válvula de borboleta 1.The pode ser operada automaticamente através do atuador ou manualmente com o punho
o punho 2.The obstrui a válvula no aberto ou a posição fechado, certamente lá é o outro avalibalbe da posição
pistão do impulso do atuador 3.The do movimento axial em 90Degree de modo que controle a válvula de borboleta.
Projeto e características
Projeto compacto e robusto
Tamanhos disponíveis DN25-DN300 (1/2” - 12")
O punho da Multi-posição é apropriado até DN100/4”
A mão da tração é apropriada até DN25-DN300 (1/2” - 12") PED97/23EC FDA.177.2600
O corpo de válvula pode ser variável com qualquer tipo da conexão
Conexão
Etc. apertado, soldado e rosqueado.
Detalhes de empacotamento
Bloco de bolha para cada válvula.
Fora da embalagem são as caixas da caixa ou da madeira compensada.
Ou conforme o pedido dos clientes.
Detalhes da entrega
Geralmente no prazo de 20 dias após ter recebido o sinal de T/T.
Torque de funcionamento (N.M)
|
DN25/1” |
DN40/1.5” |
DN50/2” |
2,5" |
DN65 |
3" |
DN80 |
DN100/4” |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Vário punho:
1. punho da tração
2.Multi-Position seguram (o plástico azul)
punho 3.Multi-Position (aço de Stianless) Lockable
|
Tamanho |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5-1.5" |
126 |
20,2 |
8 |
|
|
DN50 |
2" |
133 |
22,2 |
10 |
|
|
DN65 |
2.5-3" |
144 |
22,2 |
10 |
|
|
DN80-DN100 |
3.5-4" |
160 |
22,2 |
11 |
|
|
DN125-DN150 |
5-6” |
220 |
30,2 |
14 |
|
|
DN200-DN300 |
8-12” |
284 |
30,2 |
14 |
|
Tamanho |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5-1.5" |
164 |
20,2 |
8 |
|
|
DN50-DN65 |
2" - 3" |
164 |
22,2 |
10 |
|
|
DN80-DN100 |
3.5-4" |
164 |
22,2 |
11 |
|
Tamanho |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5-1.5" |
166 |
20,2 |
8 |
|
|
DN50-DN65 |
2" - 3" |
166 |
22,2 |
10 |
|
|
DN80-DN100 |
3.5-4" |
166 |
22,2 |
11 |
|
|
DN125-DN150 |
5" - 6" |
166 |
30,2 |
14 |
