Lugar de origem:
China
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
não.
contacte-nos
Vídeo
Vídeo
Vídeo

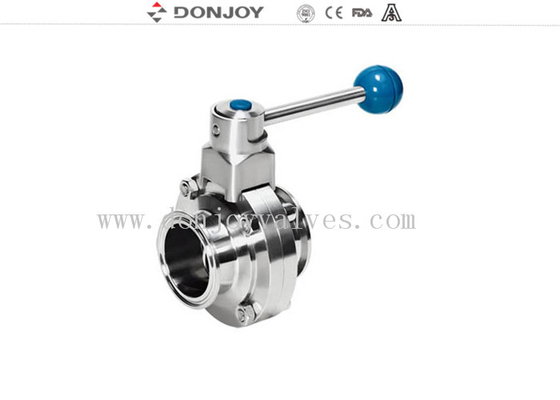

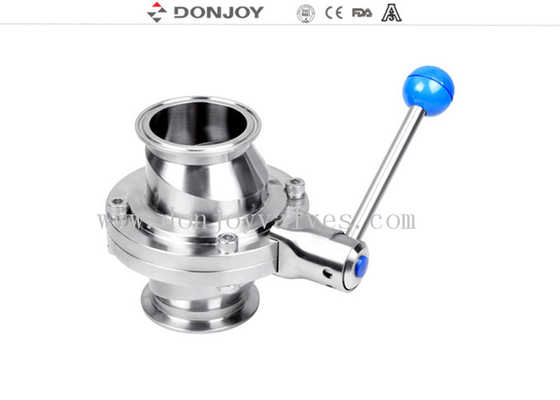

Mão purty alta atuada extremidade apertada de aço inoxidável da tração da válvula de borboleta
Nome do produto
Válvula de borboleta soldada sanitária,
as três partes de aço inoxidável sanitárias flangeiam válvula de borboleta,
válvula de borboleta de aço inoxidável sanitária da linha,
válvula de borboleta de aço inoxidável sanitária da braçadeira,
Válvula de borboleta manual sanitária de aço inoxidável (3A, RUÍDO, SMS, ISO, RJT, DS, BS)
Especificações técnicas
Max.Pressure: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Mínimo Pressão: 0.2Bar
Temperatura de trabalho: -10C° a +120 graus (EPDM)
Especificações
|
Nome do produto: |
Extremidade apertada de aço inoxidável SS316L/304 da válvula de borboleta Válvula purty alta da mão da tração |
|
Material do corpo de válvula: |
SS304/316L |
|
Material do selo: |
EPDM (padrão) FPM/SILICON/NBR, FDA177.2600 |
|
Pressão de MaxWorking: |
5Bar |
|
Temperatura de Max.Working: |
120 graus C |
|
Disponìvel tamanho: |
DN10-DN300, 1/2” - 12" |
|
Disponìvel conexão: |
Braçadeira/solda/linha/conexão especial |
|
Disponìvel padrão: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Operado: |
Manual, pneumático, elétrico |
|
Aplicação do punho: |
punho da Dois-posição, punho da três-posição, punho da tração da quatro-posição, punho plástico da multi-posição e punho de aço inoxidável da multi-posição |
|
Controle: |
Sensor esperto do controle/posição do positioner da válvula/C-TOP |
|
Certificado: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
Espaço de aplicação: |
Leiteria, alimento, bebida, farmácia, cosmético, etc. |
|
Modelo de multi plástico - punho da posição: |
NO. VSB04/NO.VSB06/NO.VSB08 |
|
A instalação do punho: |
Em um lado da válvula |
Descrição do produto:
Material da válvula: AISI304, AISI316L
Padrão da válvula: DIN/SMS/3A/ISO/IDF
Flua a dominação do encanamento: DN25-150&1” - 6", aplicado ao sistema de encanamento de aço inoxidável
Princípio de funcionamento: Operação de controle remoto pela engrenagem da movimentação ou operação manual pelo punho
Três formulários da movimentação: Normalmente fechado, aberto normalmente e aberto & fechado por dois condutos do ar separadamente.
Meio: Cerveja, leiteria, bebida, farmácia.
Projeto e características
Projeto compacto e robusto
Tamanhos disponíveis DN25-DN300 (1/2” - 12")
O punho da Multi-posição é apropriado até DN100/4”
A mão da tração é apropriada até DN25-DN300 (1/2” - 12") PED97/23EC FDA.177.2600
O corpo de válvula pode ser variável com qualquer tipo da conexão
Operação
punho 1.Pull
punho 2.Pull com sensor
3. Ajustando o punho
punho 4.Multi-Position
punho 5.Multi-Position (09 tipo plástico azul)
punho 6.Multi-Position (tipo 11 de aço inoxidável)
punho 7.Multi-Position (13 tipo punho Lockable de aço inoxidável)
8.Electric
atuador 9.Alumimu
10.SS Pneumatic+C-top+Positioner…
Operar-se torce (N.M
|
DN25/1” |
DN40/1.5” |
DN50/2” |
2,5" |
DN65 |
3" |
DN80 |
DN100/4” |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Dados técnicos
|
Tamanho |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5-1.5" |
126 |
20,2 |
8 |
|
|
DN50 |
2" |
133 |
22,2 |
10 |
|
|
DN65 |
2.5-3" |
144 |
22,2 |
10 |
|
|
DN80-DN100 |
3.5-4" |
160 |
22,2 |
11 |
|
|
DN125-DN150 |
5-6” |
220 |
30,2 |
14 |
|
|
DN200-DN300 |
8-12” |
284 |
30,2 |
14 |
