Lugar de origem:
CHINA
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
NO.VDF100Q2
contacte-nos
Vídeo
Vídeo
Vídeo

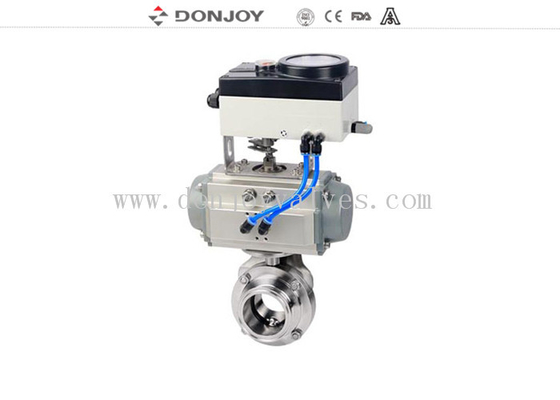

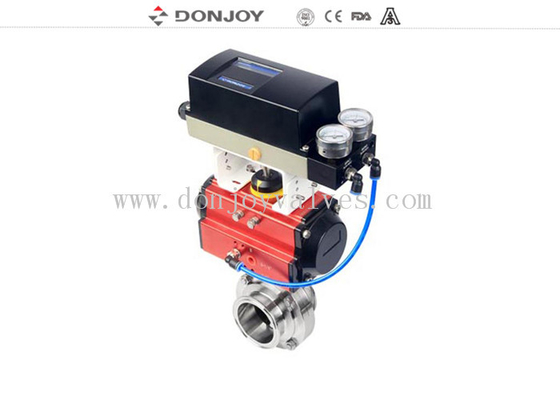

Válvula de borboleta pneumática próxima normal da braçadeira do inox de Hygenic com o positioner horizontal inteligente IL-TOP
Especificações
|
Nome do produto: |
Válvula de borboleta pneumática próxima normal da braçadeira do inox de Hygenic com o positioner horizontal inteligente IL-TOP |
|
Material do corpo de válvula: |
SS304/316L |
|
Material do selo: |
EPDM (padrão) FPM/SILICON/NBR, FDA177.2600 |
|
Max Working Pressure: |
10Bar |
|
Temperatura de Max.Working: |
120 graus C |
|
Disponìvel tamanho: |
DN10-DN300, 1/2” - 12" |
|
Disponìvel conexão: |
Braçadeira/solda/linha/flange |
|
Disponìvel padrão: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Operado: |
neumatic |
|
Controle: |
Sensor esperto do controle/posição do positioner da válvula/C-TOP |
|
Certificado: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
Espaço de aplicação: |
Leiteria, alimento, bebida, farmácia, cosmético, etc. |
|
Detalhes de empacotamento: |
Bloco de bolha para cada válvula. Fora da embalagem é a caixa ou caixas da madeira compensada. Ou conforme o pedido dos clientes. |
|
Detalhes da entrega: |
Geralmente no prazo de 20 dias após ter recebido o sinal de T/T. |
Desenho da válvula
Data do atuador pneumático
| Tabela ativa dobro do torque do atuador pneumático | |||||
| Tamanho | Torque (N.M) | Recomende o tamanho da válvula | |||
| Válvula de borboleta | Válvula de bola | válvula de bola de 3 maneiras | Válvula industrial | ||
| DJ052 | 21 |
DN10-DN50, 0,5" - 2" |
DN10-DN32, 0,5" - 1,25” |
N/M | N/M |
| DJ063 | 37 |
DN65-DN80, 2,5" - 3,5" |
DN40-DN50, 1,5" - 2" |
DN25-DN32, 1" - 1,25” |
DN25,1” |
| DJ075 | 59 | DN100,4” | 2,5" |
DN40-DN50, 1,5" - 2" |
DN32-DN40, 1,25” - 1,5" |
| DJ083 | 74 |
DN125-DN150, 5" - 6" |
DN65,3” | DN65,2.5” | DN50,2” |
| DJ092 | 114 | DN200,8” | DN80 | 3" | DN65,2.5” |
| DJ105 | 170 |
DN250-DN300, 10" - 12" |
DN100,4” | DN80 | DN80,3” |
| DJ125 | 292 | N/M | DN125,5” | DN100,4” | DN100,4” |
| DJ140 | 439 | N/M | DN150,6” | N/M | DN150,6” |
| DJ160 | 669 | N/M | DN200,8” | N/M | DN200,8” |
| Única tabela ativa do torque do atuador pneumático | |||||
| Tamanho | Torque (N.M) | Recomende o tamanho da válvula | |||
| Válvula de borboleta | Válvula de bola | válvula de bola de 3 maneiras | Válvula industrial | ||
| DJ052-S | 12.5-8.5 |
DN10-DN32, 0,5" - 1,25” |
DN10-DN15, 0,5" - 0,75" |
N/M |
DN10-DN15, 0,5" - 0,75" |
| DJ063-S | 21.2-13.7 |
DN40-DN50, 1,5" - 2" |
DN25,1”
|
DN25,1” | DN25,1” |
| DJ075-S | 292.2-21.2 | DN65,2.5” - 3" | DN32,1.25” |
DN32,1.25”
|
DN32-1.25” |
| DJ083-S | 46.5-31.6 | DN80,3.5” | DN401.5” | DN40,1.5” | DN40,1.5” |
| DJ092-S | 69.3-46.7 | DN100,4” | DN50,2” | DN50,2” | DN50,2” |
| DJ105-S | 99-63 |
DN200-DN250
|
DN65,2.5” | N/M | DN65,2.5” |
| DJ125-S | 159-105 | N/M | DN80,3” | DN80,3” | N/M |
| DJ140-S | 260-172 | N/M | DN100,4” | DN100,4” | DN80,3” |
| DJ160-S | 422-279 | N/M | N/M | N/M | DN100,4” |
Positioner IL-TOP
| Positioner pneumático horizontal IL-TOP 1441 (recomende a versão) | |
|
Descrição |
| Entrada de sinal análogo 4-20mA (versão padrão) | |
| Controle do ônibus da entrada de sinal análogo 4-20mA (versão padrão) +MODBUS RS485 | |
| Positioner pneumático horizontal IL-TOP 1441 (versão do feedback) | |
|
Descrição |
| Entrada de sinal análogo /output 4-20mA 0-5/10V (versão do feedback) | |
| Versão do controle de /output 4-20mA 0-5/10V da entrada de sinal análogo (versão) do feedback +Process | |
| Positioner pneumático horizontal IL-TOP 1441 - tipo separado |
| Positioner separado IL-TOP e unidade de controle C-TOP |
Material
O material conectado com o outro: AISI 316L/1,4404
O material na outra parte: AISI 304
Anel do selo: EPDM FDA 177,2600
Revestimento da superfície de Inernal: ≤ 0.8μm do Ra
Revestimento de superfície externo: CNC que faz à máquina muito bem
Opções
Gaxeta: NBR/MVQ/FPM
Atuador pneumático da atuação dobro
Sensor de posição indutivo
C - cabeça de controle SUPERIOR
Sensor de posição
Tipo de conexão: SMS, RJT, RUÍDO, 3A, etc. do ISO, apertado, soldada e rosqueado.
