Lugar de origem:
CHINA
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
NO.VDF111Q1
contacte-nos
Vídeo
Vídeo
Vídeo

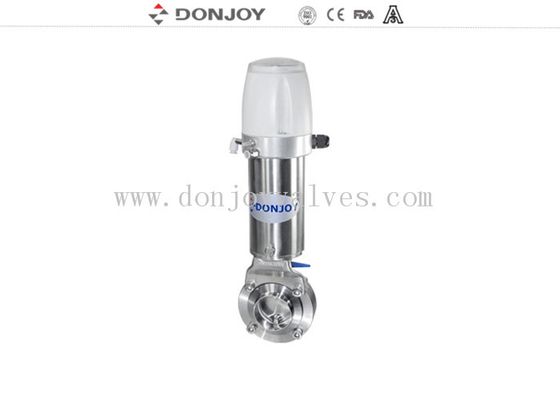

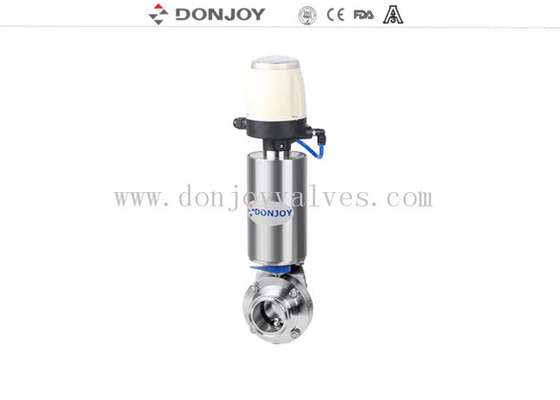

A braçadeira próxima normal deatuação de Hygenic DN25 316L termina a válvula de borboleta pneumática de aço inoxidável
Especificações técnicas
Max.Pressure: 10Bar, DN10-DN300
Mínimo Pressão: 0.2Bar
Temperatura de trabalho: -10C° a +120 graus (EPDM)
Especificações
|
Nome do produto: |
A única braçadeira próxima normal ativa de Hygenic DN25 316L termina a válvula de borboleta pneumática de aço inoxidável |
|
Material do corpo de válvula: |
SS304/316L |
|
Material do selo: |
EPDM (padrão) FPM/SILICON/NBR, FDA177.2600 |
|
Pressão de MaxWorking: |
10Bar |
|
Temperatura de Max.Working: |
120 graus C |
|
Disponìvel tamanho: |
DN10-DN300, 1/2” - 12" |
|
Disponìvel conexão: |
Braçadeira/solda/linha/conexão especial |
|
Disponìvel padrão: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Operado: |
Única atuação ativa ou dobro |
|
Aplicação do punho: |
punho da Dois-posição, punho da três-posição, punho da tração da quatro-posição, punho plástico da multi-posição e multi-posição punho de aço inoxidável |
|
Controle: |
Sensor esperto do controle/posição do positioner da válvula/C-TOP |
|
Certificado: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
Espaço de aplicação: |
Leiteria, alimento, bebida, farmácia, cosmético, etc. |
|
Tipo do atuador pneumático: |
Atuador plástico, atuador pneumático de aço inoxidável |
|
Revestimento de superfície |
RA≤0.8um |
Projeto e características
Projeto compacto e robusto
Tamanhos disponíveis DN10-DN300 (1/2” - 12")
O punho da Multi-posição é apropriado até DN100/4”
A mão da tração é apropriada até DN25-DN300 (1/2” - 12")
O atuador pneumático é apropriado até DN300,12”
PED97/23EC
FDA.177.2600
O corpo de válvula pode ser variável com qualquer tipo da conexão
Conexão
Etc. apertado, soldado e rosqueado.
Aplicação
Usado nos produtos alimentares, na farmácia e em indústrias químicas.
Princípios de funcionamento
Pode ser operado automaticamente através de um atuador ou manualmente com o punho
O punho obstrui a válvula no ABERTO ou a posição FECHADO, certamente, lá é as outras posições disponíveis.
O atuador introduz o pistão do movimento axial em 90degree de modo que controle a válvula de borboleta.
Vários punhos
1. Punho da tração
2, Multi-posição seguram (o plástico azul)
punho 3.Multi-Position (de aço inoxidável) Lockable
Detalhes de empacotamento
Bloco de bolha para cada válvula.
A embalagem exterior é caixas da caixa ou da madeira compensada.
Ou conforme o pedido dos clientes.
Detalhes da entrega
Geralmente no prazo de 20 dias após ter recebido o sinal de T/T.
Torque de funcionamento (N.M)
|
DN25/1” |
DN40/1.5” |
DN50/2” |
2,5" |
DN65 |
3" |
DN80 |
DN100/4” |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
