Lugar de origem:
China
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
VJZ223Q2
contacte-nos
Atuador pneumático do diafragma de alta pressão de aço inoxidável com operação inteligente do Positioner da válvula
Descrição

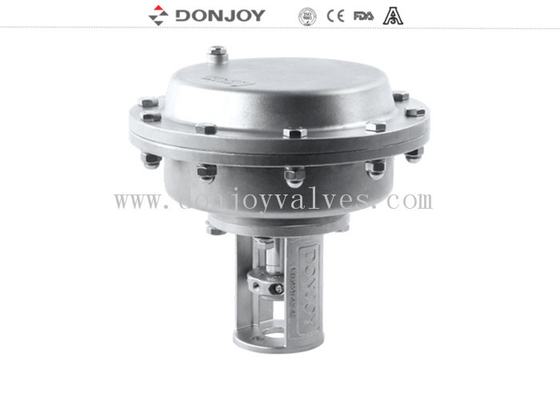

O atuador pneumático da membrana é um atuador linear vertical. O atuador tem as características técnicas da configuração flexível e a combinação, abertura rápida e velocidade de fechamento, todo o material de aço inoxidável, etc. O atuador pode ser aplicado à válvula de globo, às válvulas etc. do assento, várias válvulas lineares do curso. As várias funções do controlo automático podem igualmente ser configuradas, como o feedback da posição da válvula, a unidade de controle da válvula, o controlador do processo, o positioner inteligente da válvula, etc.
Especificação técnica
Especificações de Cyliner: Φ160, Φ250
Pressão da fonte de ar: 4-7 barra
Temperatura de trabalho: - 10℃ a 80℃
Modo da execução: a única atuação (gás/mola), fim normal, normal abre
Atuação dobro (gás/gás)
Ação da execução: Curso do forro (curso reto)
Especificação
Nome do produto: |
Atuador pneumático do diafragma de alta pressão de aço inoxidável com operação inteligente do Positioner da válvula |
Material do corpo de válvula: |
SS304 ou SS316L |
Pressão de funcionamento: |
20Bar |
Temperatura de trabalho: |
120 graus |
Tamanho disponível: |
DN25-DN200 ou 1" - 8" |
Conexão: |
Solda, braçadeira, linha, flange etc. |
Operado: |
Cabeça de controle |
Configuração: |
IL-TOP/C-TOP/FKQ-TOP etc. |
Caixa do indicador do sinal: |
Opcional |
Estrutura: |
Com IL - PARTE SUPERIOR |
Número de modelo: |
VJZ223Q2 |
IL - PARTE SUPERIOR: |
Positioner inteligente da válvula |
Característica

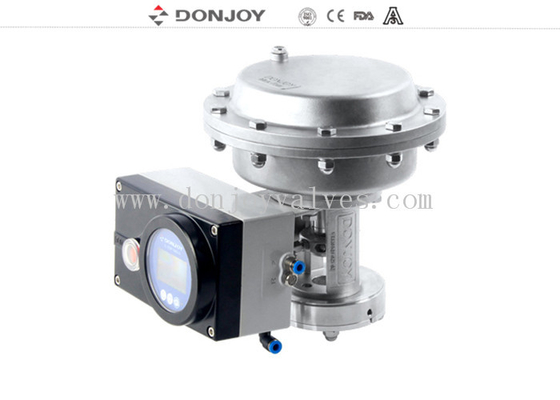

Com posição inteligente da válvula/IL - PARTE SUPERIOR
Com atuador pneumático
Opcional
Controlador SUPERIOR/elétrico de C - PARTE SUPERIOR/IL -
Modelo Choose
Tamanho | Ação | Recomende a escala | Pressão máxima |
Trabalho para a válvula reta do curso | |||
150 | Única atuação | DN25-DN50,1” - 2" | barra 20 |
DN65,2.5” | barra 10 | ||
DN80,3” | barra 8 | ||
DN100,4” | barra 5 | ||
150 | Atuação dobro | DN25-DN50,1” - 2" | barra 20 |
DN65,2.5” | barra 20 | ||
DN80,3” | barra 16 | ||
DN100,4” | barra 10 | ||
250 | Único-atuação | DN65,2.5” | barra 20 |
DN80,3” | barra 20 | ||
DN100,4” | barra 20 | ||
DN125,5” | barra 8 | ||
DN150,6” | barra 6 | ||
250 | Atuação dobro | DN100,4” | barra 20 |
DN125,5” | barra 15 | ||
DN150,6” | barra 10 | ||
DN200,8” | barra 8 |
Configuração da função
1) Tipo básico: atuador pneumático
2) Atuador pneumático + dispositivo manual
3) Atuador pneumático + dispositivo de feedback F-TOP-1671
4) Positioner IL-TOP-1441 do atuador pneumático + da válvula
5) Positioner IL-TOP-1891 do atuador pneumático + da válvula
6) Atuador pneumático + dispositivo + válvula manuais positioner-1441
7) Positioner IL-TOP-1441 da válvula do atuador pneumático + da separação
