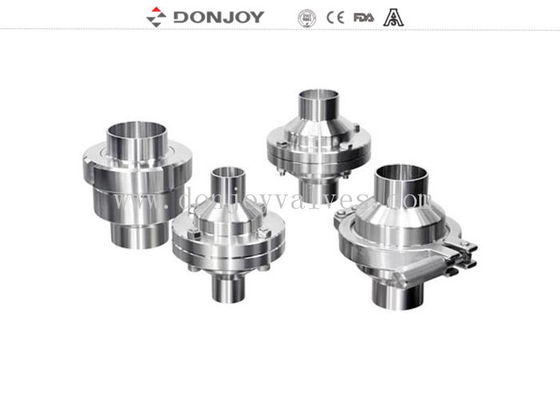

Válvulas de retenção hidráulicas profissionais de 3 polegadas, prevenindo o refluxo com junta FPM
Opção de válvulas de retenção hidráulicas
1. Conexão: Solda, Rosca
2. VEDAÇÃO: NBR, FPM, PTEF, todos de acordo com FDA177.2600
3. Padrão: DIN, SMS, RJT, IDF, ISO, 3A
Especificação
| Nome do produto: |

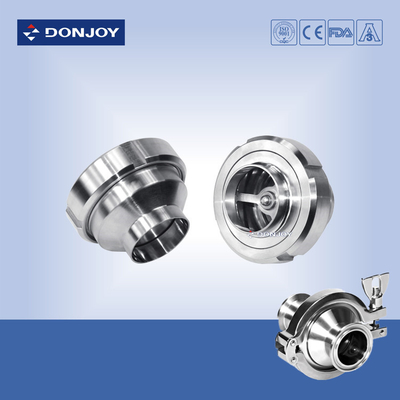

Válvula de retenção sanitária de 3", SS316L, válvula de retenção roscada, prevenindo o refluxo |
| Material do corpo da válvula: |
SS304 ou SS316L |
| Material da vedação: |
EPDM |
| Pressão máxima de trabalho: |
10Bar |
| Pressão de abertura: |
0,1-0,3 bar |
| Temperatura máxima de trabalho: |
120 graus C |
| Tamanho disponível: |
1/2"-4" , DN10-D100 |
| Conexão disponível: |
Rosca, Solda |
| Padrão disponível: |
DIN, SMS, 3A |
| Certificado: |
FDA, CE |
Aplicações:
1. A válvula de retenção é uma válvula que impede o fluido de retornar e garante o fluxo em apenas uma direção.
2. Pode ser usada para evitar que o fluxo retorne, evitando o golpe de ariete.
3. É usada nas indústrias de processamento de alimentos, bebidas, vinho, óleo, cosméticos, farmacêutica e química.
Desenho
Princípio de operação
A válvula abre quando a pressão do fluido excede a pressão da mola. Quando as duas pressões são equalizadas, a válvula fecha. Uma contrapressão mais forte também faz com que a válvula feche.
Para que servem as válvulas sanitárias?
As válvulas sanitárias são válvulas de duas portas que apresentam duas aberturas separadas em seu corpo. O fluido entra por uma abertura e sai pela outra. Essas válvulas ajudam em aplicações que exigem que os líquidos fluam em apenas uma direção.
As válvulas sanitárias vêm em duas formas: horizontal e vertical.
As válvulas horizontais são adequadas para linhas horizontais que precisam de válvulas autolimpantes
As válvulas verticais podem ser usadas em instalações verticais ou horizontais; em aplicações horizontais, as válvulas verticais ajudam quando as válvulas autolimpantes não conseguem manter a preparação da bomba e a continuidade da temperatura
No caso de válvulas de retenção de mola horizontais, o fluxo do produto empurra um disco na válvula para longe do assento. Quando a pressão do fluxo para frente é removida, a mola eletropolida retornará o disco à sua posição original e o manterá contra o assento para mantê-lo fechado. A pressão de refluxo também forçará o disco para a posição fechada.
As válvulas de retenção ajudam em cenários que exigem a evacuação de tubulações de processo. Isso pode ocorrer por vários motivos, especialmente aqueles que envolvem recuperação ou drenagem do produto. Algumas aplicações também podem exigir agitação de ar nos produtos nas tubulações ou nos tanques aos quais levam. As válvulas de retenção podem realizar isso.
Coisas a ter em mente ao instalar uma válvula de retenção sanitária
– Válvula de retenção de esfera –
Em uma configuração vertical, o produto precisa fluir de baixo para cima para que a gravidade possa empurrar a esfera para dentro e para fora do assento.Em uma configuração horizontal, a parte curva da válvula precisa estar na vertical e a 90 graus do tubo. Isso garante que a válvula seja de livre drenagem e que a esfera se assente corretamente.
– Válvula de retenção de disco –
As válvulas de retenção de disco não são de livre drenagem em uma configuração vertical. Portanto, para que sejam de livre drenagem, precisam estar em uma posição horizontal.
Certificado
A Donjoy fabrica produtos certificados pela 3A, CE, FDA e assim por diante, de acordo com o padrão GMP, EHEDG. A produção aplica rigorosamente o sistema de gestão ISO9001-2008.
