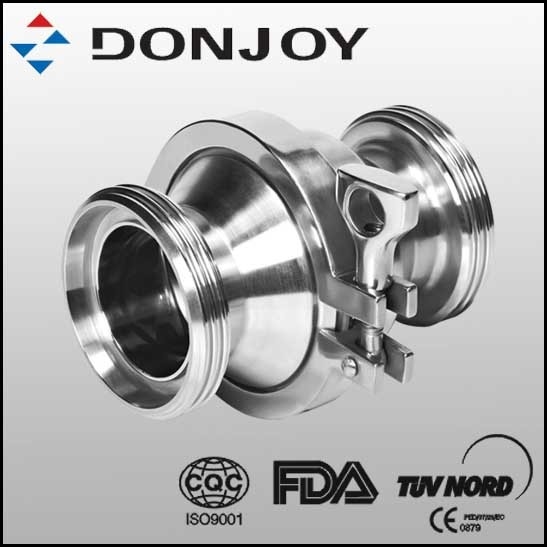

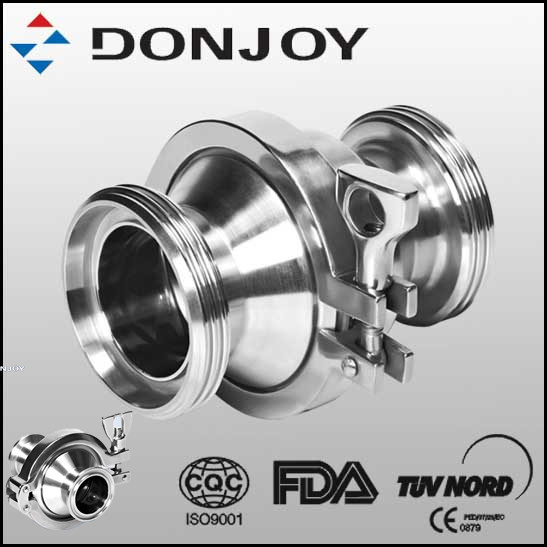

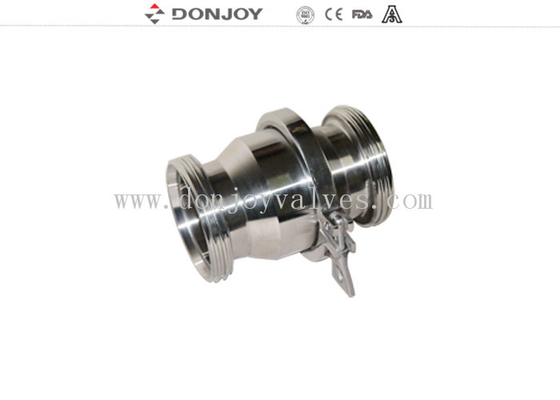

Válvula de retenção do cilindro hidráulico com conexão por abraçadeira, Válvula de retenção com conexão roscada
Especificação
| Nome do produto: |
Válvula de retenção SS304/SS316L, válvula sem retenção, conexão por abraçadeira |
| Material do corpo da válvula: |
SS304 ou SS316L |
| Material da vedação: |
EPDM |
| Pressão máxima de trabalho: |
10Bar |
| Pressão de abertura: |
0.1-0.3bar |
| Temperatura máxima de trabalho: |
120 graus C |
| Tamanho disponível: |
3/4" - 3 1/2" , DN15-DN100 |
| Conexão disponível: |
Rosca, Solda, Abraçadeira |
| Padrão disponível: |
DIN, SMS, 3A |
| Certificado: |
FDA, CE |
Descrição:
Válvulas de retenção hidráulicas
1. Fácil desmontagem
2. Construção de tamanho pequeno
3. Conexão DIN11851 (padrão)
Aplicações:
1. A válvula de retenção é uma válvula que impede o fluxo do fluido de retornar e garante o fluxo em apenas uma direção.
2. Pode ser usado para evitar que o fluxo retorne, evitando o golpe de ariete.
3. É usado nas indústrias de processamento de alimentos, bebidas, vinho, óleo, cosméticos, farmacêutica e química.
Informações técnicas
• Uma válvula de retenção sanitária pode variar em tamanho de 1/2″ a 4″.
• A conexão final pode ser soldada por encaixe, tri-clamp sanitário, roscada ou outras sob demanda.
• A pressão máxima de trabalho disponível é de 10 bar (145psi)
• As válvulas estão disponíveis para as seguintes pressões de rachadura:
4.35psi (0.3bar) para DN25
2.9psi (0.2bar) para DN32-40
1.45psi (0.1bar) para DN50-100
• As temperaturas em que as válvulas funcionam, dependendo do material, variam de:
EPDM 14°F a 248°F (-10℃ a 120℃)
SILICONE -22°F a 356°F (-30℃ a 180℃)
VITON (FPM) 23°F a 356°F (-5℃ a 220℃)
Teflon (PTFE) -4°F a+482°F (-20℃ a 250℃)
• O acabamento da superfície pode ser Ra 32μin (0.8μm) como padrão, ou melhor sob demanda.
Coisas a ter em mente ao instalar uma válvula de retenção sanitária
As válvulas de retenção sanitárias podem ser instaladas horizontalmente ou verticalmente. No entanto, as seguintes especificações devem ser seguidas para válvulas de retenção de esfera e disco:
– Válvula de retenção de esfera –
Em uma configuração vertical, o produto deve fluir de baixo para cima para que a gravidade possa empurrar a esfera para dentro e para fora do assento.
Em uma configuração horizontal, a porção curva da válvula precisa estar na vertical e a 90 graus do tubo. Isso garante que a válvula drene livremente e que a esfera se assente corretamente.
– Válvula de retenção de disco –
As válvulas de retenção de disco não drenam livremente em uma configuração vertical. Portanto, para que drenem livremente, precisam estar em uma posição horizontal.
Desenho
Detalhes da embalagem
Embalagem de bolha para cada válvula.
A embalagem externa é de caixa de papelão ou caixa de madeira compensada.
Ou conforme solicitação dos clientes.
