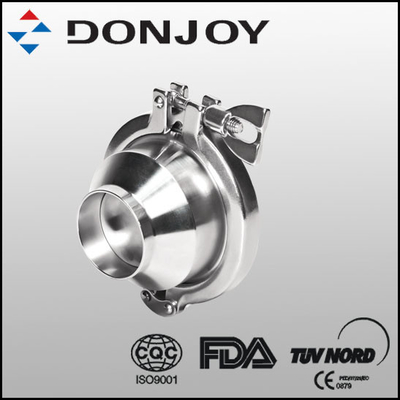

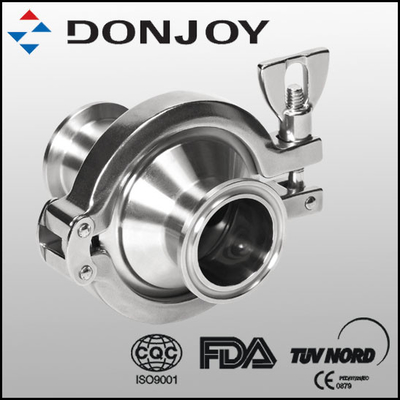

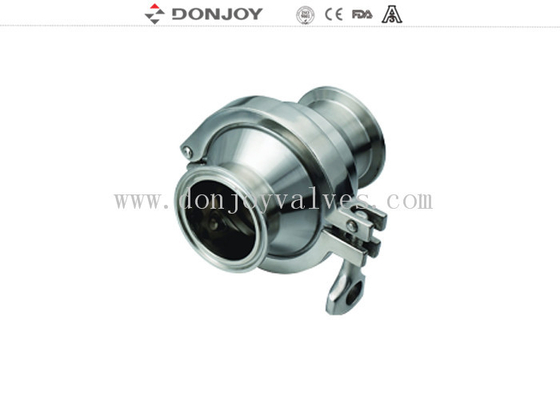

Válvulas de Retenção Hidráulicas de Alto Desempenho SS304 para Evitar Golpes de Aríete
Detalhes Rápidos:
Válvulas de Retenção Hidráulicas
Tipo: Grampeado, roscado, Soldado
Tamanho: Solicitação do cliente
Especificação
| Nome do Produto: |
Válvula de Retenção Grampeada SS304, válvula sem retenção com tipo de rosca, evita golpes de aríete |
| Material do Corpo da Válvula: |
SS304 ou SS316L |
| Material da Vedação: |
EPDM |
| Pressão Máxima de Trabalho: |
10Bar |
| Pressão de Abertura: |
0.1-0.3bar |
| Temperatura Máxima de Trabalho: |
120 graus C |
| Tamanho disponível: |
1"-4", DN10-DN100 |
| Conexão disponível: |
Rosca, Solda, Grampo |
| Padrão disponível: |
DIN, SMS, 3A |
| Certificado: |
FDA, CE |
Informações Técnicas
• Uma Válvula de Retenção Sanitária pode variar em tamanho de 1/2″ a 4″.
• A conexão final pode ser soldada por encaixe, tri-grampeada sanitária, rosqueada ou outras sob demanda.
• A Pressão Máxima de Trabalho disponível é de 10 bar (145psi)
• As válvulas estão disponíveis para as seguintes pressões de rachadura:
4.35psi (0.3bar) para DN25
2.9psi (0.2bar) para DN32-40
1.45psi (0.1bar) para DN50-100
• As temperaturas em que as válvulas funcionam, dependendo da faixa de material, variam de:
EPDM 14°F a 248°F (-10℃ a 120℃)
SILICONE -22°F a 356°F (-30℃ a 180℃)
VITON (FPM) 23°F a 356°F (-5℃ a 220℃)
Teflon (PTFE) -4°F a +482°F (-20℃ a 250℃)
• O acabamento da superfície pode ser Ra 32μin (0.8μm) como padrão, ou melhor sob demanda.
Aplicações:
1. A válvula de retenção é uma válvula que impede o fluido de fluir para trás e garante que flua em apenas uma direção.
2. Pode ser usada para evitar que o fluxo retorne, evitando golpes de aríete
3. É usada nas indústrias de processamento de alimentos, bebidas, vinho, óleo, cosméticos, farmacêutica e química.
Coisas a ter em mente ao instalar uma válvula de retenção sanitária
As válvulas de retenção sanitárias podem ser instaladas horizontalmente ou verticalmente. No entanto, as seguintes especificações devem ser seguidas para válvulas de retenção de esfera e disco:
– Válvula de Retenção de Esfera –
Em uma configuração vertical, o produto precisa fluir de baixo para cima para que a gravidade possa empurrar a esfera para dentro e para fora do assento.
Em uma configuração horizontal, a porção curva da válvula precisa estar na posição vertical e a 90 graus do tubo. Isso garante que a válvula seja de drenagem livre e que a esfera se assente corretamente.
– Válvula de Retenção de Disco –
As válvulas de retenção de disco não são de drenagem livre em uma configuração vertical. Portanto, para que sejam de drenagem livre, precisam estar em uma posição horizontal.
Desenho
Certificado
A Donjoy fabrica produtos certificados pela 3A, CE, FDA e assim por diante, de acordo com o padrão GMP, EHEDG. A produção aplica rigorosamente o sistema de gestão ISO9001-2008.
Tag: Válvula unidirecional, Válvula de retenção de mola, Válvula sem retenção
