Lugar de origem:
China
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
IL-TOP-S
contacte-nos
Do automóvel DE LIGAR/DESLIGAR DC24V da válvula da qualidade superior de DONJOY Positioner inteligente de aço inoxidável elétrico da válvula
ESPECIFICAÇÃO
Nome do produto |
Positioner inteligente da válvula do tipo quadrado |
Poder |
DC.24V |
A instalação |
Os atuadores do curso angular podiam ser oferecidos. |
Pressão do trabalho |
barra 10 |
Pressão pneumática |
4-7 barra |
Material |
SS304/316 |
Temperatura de trabalho |
-10℃ ~ 130℃ (- 10℃ ~ 150℃ para a válvula do assento do ângulo e a válvula de globo) |
Nível de proteção |
IP67 |
Função padrão |
0/4-20mA à entrada de sinal 0-5/10V |
Função opcional |
0/4-20mA, saída do feedback da posição 0-5/10V |
Função opcional |
Rede mas controle do dispositivo |
Relação da operação |
Exposição do LCD |
Função |
Controle de fluxo |
Tipo |
Modelo quadrado |
Característica da função
Certificação da proteção de explosão: EXDⅡ BT4
Nível de proteção: IP67
Entrada de sinal: 0-4/20mA, 0-5/10V
Feedback do sinal: 0-4/20mA, 0-5/10V
Protocolo do ÔNIBUS: ÔNIBUS LÍQUIDO DO DISPOSITIVO
Característica técnica
O controle podia ser usado como um positioner ou um controlador do processo.
Como um positioner, poderia ajustar a posição da válvula de acordo com ponto ajustado.
Como um controlador do processo, o MPU será recebido o sinal do controle comparando o valor de ajuste da posição da válvula com a posição real da válvula, com o algoritmo de controle da IMAGEM, controlador do processo conduzirá a válvula ao positioner exato do alvo da válvula.
O controlador é composto do MPU, da unidade da detecção pelo sinal de controlo, do detector da posição, da exposição do LCD, do teclado e da válvula piezoelétrica etc….
A instalação
Os atuadores do curso angular podiam ser oferecidos, como a válvula de borboleta, a válvula de bola e as válvulas etc….
Especificação: 1 polegada - 12 polegadas, DN25 - DN200
Informação da ordem
Controlador do quadrado de IL-TOP-S
Modelo |
Característica |
Feedback da posição |
Descrição |
IL-TOP-S-001-M |
Positioner + controle de processos |
4-20mA/0-5/10V |
Único-atuação |
IL-TOP-S-002-M |
Positioner + controle de processos |
4-20mA/0-5/10V |
De efeito duplo |
IL-TOP-S-001 |
Positioner + controle de processos |
NÃO |
Único-atuação |
IL-TOP-S-002 |
Positioner + controle de processos |
NÃO |
De efeito duplo |
IL-TOP-S-001-BUS |
Positioner + controle de processos + ÔNIBUS |
Único-atuação + ÔNIBUS |
|
IL-TOP-S-002-BUS |
Positioner + controle de processos + ÔNIBUS |
De efeito duplo + ÔNIBUS |
Controlador do quadrado de IL-TOP-S (proteção de explosão: EXDⅡ BT4)
Modelo |
Característica |
Feedback da posição |
Descrição |
IL-TOP-S-001-M-EX |
Positioner + controle de processos |
4-20mA/0-5/10V |
Único-atuação - níveis da explosão |
IL-TOP-S-002-M-EX |
Positioner + controle de processos |
4-20mA/0-5/10V |
De efeito duplo - níveis da explosão |
IL-TOP-S-001-EX |
Positioner + controle de processos |
NÃO |
Único-atuação - níveis da explosão |
IL-TOP-S-002-EX |
Positioner + controle de processos |
NÃO |
De efeito duplo - níveis da explosão |
IL-TOP-S-001-BUS-EX |
Positioner + controle de processos + ÔNIBUS |
Único-atuação, ÔNIBUS - proteção de explosão |
|
IL-TOP-S-002-BUS-EX |
Positioner + controle de processos + ÔNIBUS |
De efeito duplo, ÔNIBUS - proteção de explosão |

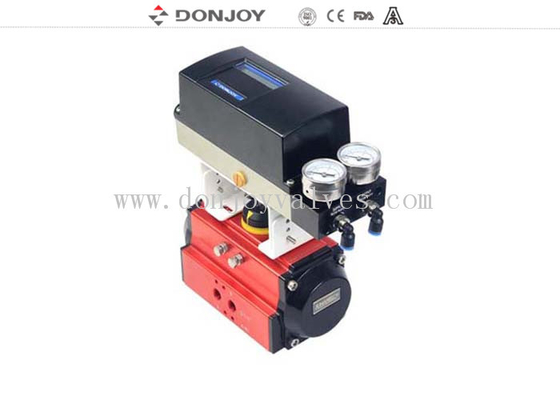

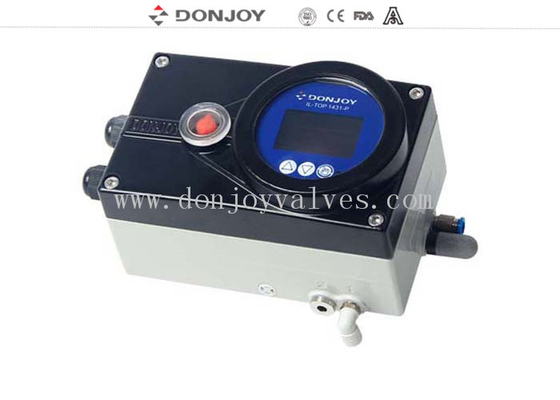

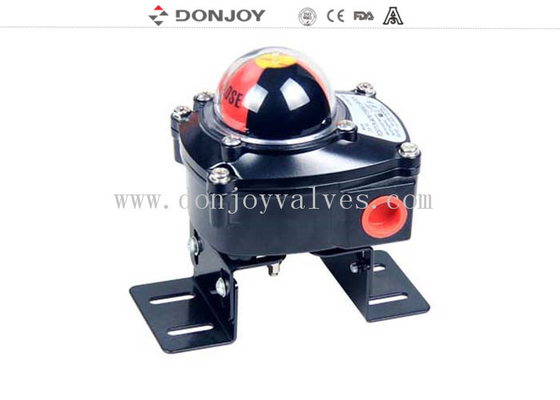

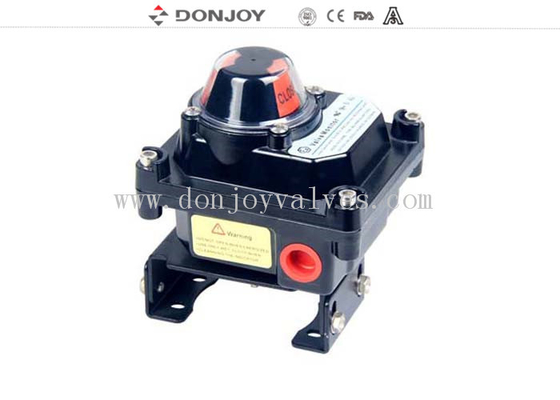

Exposição do produto
