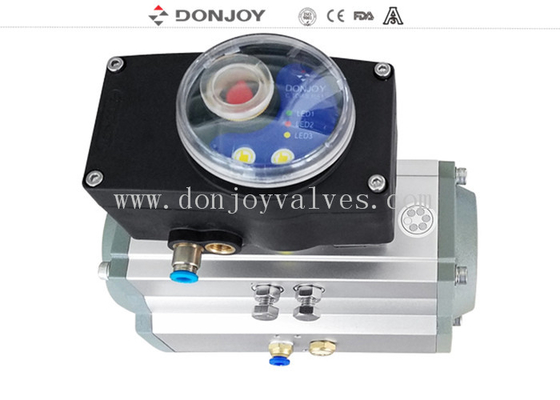

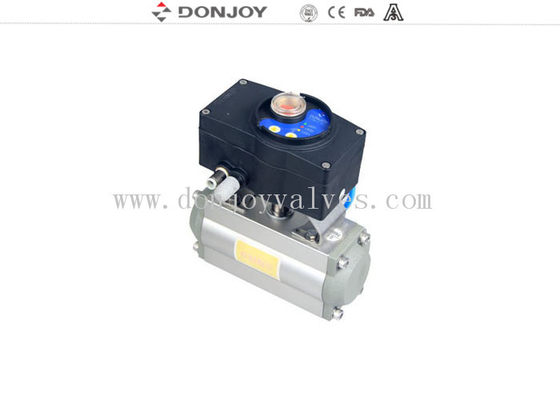

Atuador de alumínio com unidade de controle Inteligente C TOP-1561 para feedback PLC
Característica Técnica
1 Entrada: PNP24VDC
2. Saída de feedback: PNP DC24V & 4-20mA
3. Fonte de alimentação: DC24V ±10%
4. Comunicação de barramento: AS-I BUS
5. Precisão: Precisão de posicionamento repetido ≤0,2%
6. Ajuste: Função de autoajuste com um único botão
7. Modo de operação: Operação manual/automática
8. Função de diagnóstico de vazamento
9. Display: duas seções Cor da luz aberto: Verde/Vermelho, Fechado: vermelho/Verde
10. Faixa de curso: 0-180 graus
Especificação
|
Nome do produto
|
Posicionador de válvula inteligente
|
|
Meio
|
Ar comprimido lubrificado, gases de inserção
|
|
Temperatura máxima de trabalho
|
70℃
|
|
Pressão de trabalho
|
1,5 bar - 7 bar (22PSI a 102PSI)
|
|
Conector
|
G1/8"
|
|
Nível de proteção
|
IP67
|
|
Fluxo de ar
|
200NL
|
|
Característica
|
Atuador pneumático de dupla ação
|
|
Estrutura
|
Pode ser com sensor de posição
|
|
Curso
|
180 graus
|
|
Máx. Unidades C - TOP
|
31 unidades C - TOP
|
|
Cabo de conexão
|
2m
|
|
AS-I BUS
|
comprimento máx.: 1m
|
Aplicações
C - TOP é um controlador pneumático projetado para garantir o controle ideal da válvula.
É compatível com a maioria dos sistemas automáticos PLC. Na indústria de alimentos, bebidas, farmácia,
pode ser instalado em todos os tipos de válvulas pneumáticas, como válvula à prova de mistura, válvula borboleta, válvula de esfera, válvula de diafragma, válvula reversora e válvula globo, etc.
Design e recursos
Conectando sensores com válvula solenóide (atuador) de forma fácil, rápida e econômica por meio do AS - I BUS.
Como os cabos são amplamente reduzidos, a instalação e a inicialização se tornam mais convenientes.
Além disso, o tempo de inicialização é encurtado e alguns problemas ocultos na instalação podem ser evitados. As peças são as mesmas do C - TOP padrão. A única peça alterada é a placa embutida, o conector de substituição de isolamento AS - I e o próprio conector do cabo.
Unidade de controle de válvula C - TOP - - 2014
Versão de regulagem de deslocamento
|
Modelo
|
Sensor
|
Válvula solenóide |
Potência
|
Conexão
|
Observações
|
|
1421-05-S1-V1
|
1
|
1
|
DC. 24V
|
Conexão por cabo
|
Simples ação
|
|
1421-05-S1-V2
|
1
|
2
|
DC. 24V
|
Conexão por cabo
|
Dupla ação
|
|
1421-05-S1-V3
|
1
|
3
|
DC. 24V
|
Conexão por cabo
|
Três efeitos (válvula à prova de mistura)
|
|
1421-05-S1-V1-AS
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Simples ação
|
|
1421-05-S1-V2-AS
|
1
|
2
|
DC. 24V
|
AS-I BUS
|
Dupla ação
|
|
1421-05-S1-V3-AS
|
1
|
3
|
DC. 24V
|
AS-I BUS
|
Três efeitos (válvula à prova de mistura)
|
Versão de regulagem mecânica
|
Modelo
|
Sensor
|
Válvula solenóide |
Potência
|
Conexão
|
Observações
|
|
1421-05-S1-V1-M
|
1
|
1
|
DC. 24V
|
Conexão por cabo
|
Simples ação
|
|
1421-05-S1-V1-M
|
2
|
1
|
DC. 24V
|
Conexão por cabo
|
Simples ação
|
|
1421-05-S1-V2-M
|
2
|
2
|
DC. 24V
|
Conexão por cabo
|
Dupla ação
|
|
1421-05-S1-V3-M
|
3
|
3
|
DC. 24V
|
Conexão por cabo
|
Três efeitos (válvula à prova de mistura)
|
|
1421-05-S1-V1-AS-M
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Simples ação
|
|
1421-05-S1-V1-AS-M
|
2
|
1
|
DC. 24V
|
AS-I BUS
|
Simples ação
|
|
1421-05-S1-V2-AS-M
|
2
|
2
|
DC. 24V
|
AS-I BUS
|
Dupla ação
|
|
1421-05-S1-V3-AS-M
|
3
|
3
|
DC. 24V
|
AS-I BUS
|
Três efeitos (válvula à prova de mistura)
|
