Unidade de controlo de posicionador de válvulas inteligente para válvulas de regulação de tamanho pequeno
Característica técnica
1 Entrada: PNP24VDC
2.Saída de feedback: PNP DC24V& 4-20mA
3Fornecimento de energia: DC24V±10%
4.Comunicação de autocarro:AS-I BUS
5.Precisão: precisão de posicionamento repetida de ≤ 0,2%
6. Ajuste: Função de ajuste automático com um único botão
7.Modo de operação: operação manual/automática
8Função de diagnóstico à prova de vazamento
9Display: duas secções Luz Cor aberta: Verde/Vermelho, Fechada: Vermelho/Verde
10.Distância do curso: 0-60 mm/0-30 mm
Especificações
|
Nome do produto
|
Posicionador de válvula inteligente
|
|
Médio
|
Ar comprimido lubrificado, gases inertes
|
|
Max. Temperatura de funcionamento
|
70°C
|
|
Pressão de trabalho
|
1.5 bar - 7 bar (22 PSI a 102 PSI)
|
|
Conector
|
G1/8"
|
|
Nível de protecção
|
IP67
|
|
Infarto
|
Min. 3 mm; Max. 70 mm
|
|
Max. C - Unidades TOP
|
31 C - Unidades TOP
|
|
Cabo de ligação
|
2 m
|
|
AS-I BUS
|
comprimento máximo: 1 m
|
|
Modo de funcionamento
|
Função pneumática
|
|
Certificado
|
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600, ISO
|
Aplicações
C - TOP é um controlador pneumático concebido para assegurar uma válvula de controlo óptima.
É compatível com a maioria dos sistemas automáticos PLC.
Pode ser instalado em todos os tipos de válvulas pneumáticas, tais como válvula à prova de misturas, válvula borboleta,
válvula de esfera, válvula de diafragma, válvula de reversão e válvula de globo, etc.
Design e características
Conectando sensores com válvula de solenoide (actuador) de forma fácil, rápida e económica através de um sistema de controlo AS-I BUS.
Uma vez que os cabos são em grande parte reduzidos, a instalação e o arranque tornam-se mais convenientes.
Além disso, o tempo de arranque é reduzido e alguns problemas ocultos na instalação podem ser evitados.
As peças são as mesmas do C-TOP padrão.
AS - I conector de substituição de isolamento e o próprio conector do cabo.
C - Unidade de controlo da válvula TOP - - 2014 Versão reguladora do deslocamento
|
Modelo
|
Sensor
|
Válvula solenoide |
Potência
|
Conexão
|
Observações
|
|
1421-05-S1-V1
|
1
|
1
|
DC. 24 V
|
Conexão por cabo
|
Ação individual
|
|
1421-05-S1-V2
|
1
|
2
|
DC. 24 V
|
Conexão por cabo
|
Dupla atuação
|
|
1421-05-S1-V3
|
1
|
3
|
DC. 24 V
|
Conexão por cabo
|
Três efeitos (válvula à prova de misturas)
|
|
1421-05-S1-V1-AS
|
1
|
1
|
DC. 24 V
|
AS-I BUS
|
Ação individual
|
|
1421-05-S1-V2-AS
|
1
|
2
|
DC. 24 V
|
AS-I BUS
|
Dupla atuação
|
|
1421-05-S1-V3-AS
|
1
|
3
|
DC. 24 V
|
AS-I BUS
|
Três efeitos (válvula à prova de misturas)
|
Versão de regulação mecânica
|
Modelo
|
Sensor
|
Válvula solenoide |
Potência
|
Conexão
|
Observações
|
|
1421-05-S1-V1-M
|
1
|
1
|
DC. 24 V
|
Conexão por cabo
|
Ação individual
|
|
1421-05-S1-V1-M
|
2
|
1
|
DC. 24 V
|
Conexão por cabo
|
Ação individual
|
|
1421-05-S1-V2-M
|
2
|
2
|
DC. 24 V
|
Conexão por cabo
|
Dupla atuação
|
|
1421-05-S1-V3-M
|
3
|
3
|
DC. 24 V
|
Conexão por cabo
|
Três efeitos (válvula à prova de misturas)
|
|
1421-05-S1-V1-AS-M
|
1
|
1
|
DC. 24 V
|
AS-I BUS
|
Ação individual
|
|
1421-05-S1-V1-AS-M
|
2
|
1
|
DC. 24 V
|
AS-I BUS
|
Ação individual
|
|
1421-05-S1-V2-AS-M
|
2
|
2
|
DC. 24 V
|
AS-I BUS
|
Dupla atuação
|
|
1421-05-S1-V3-AS-M
|
3
|
3
|
DC. 24 V
|
AS-I BUS
|
Três efeitos (válvula à prova de misturas)
|

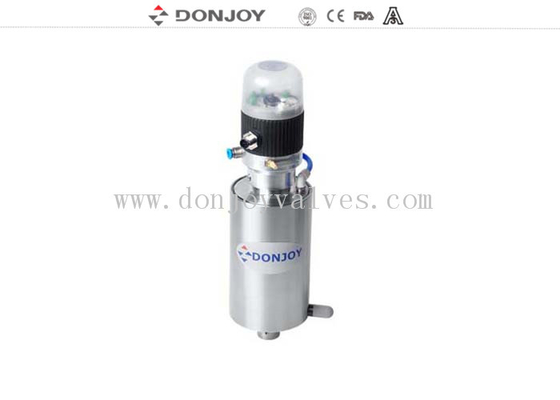

Instalação

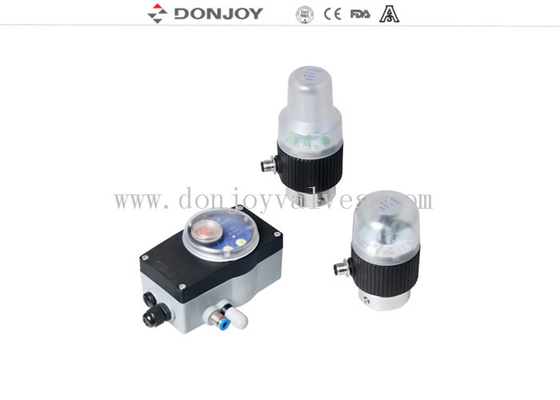

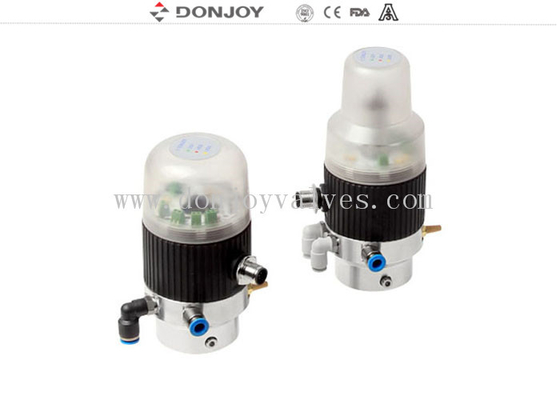

Exibição do produto
