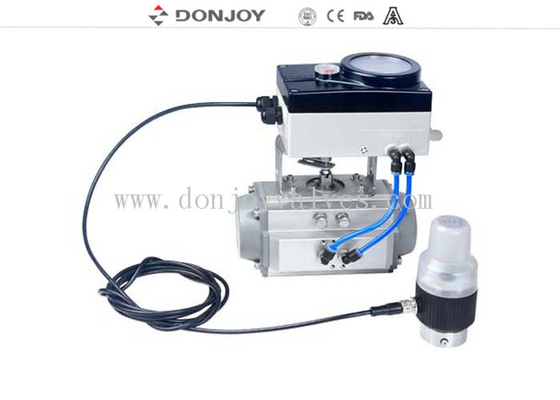

DC 24V Potência posicionador inteligente de válvula com atuador pneumático e unidade de feedback tipo dividido para controlo de válvula
Característica técnica
O comando pode ser utilizado como um posicionador ou controlador de processo.
Como um posicionador, poderia ajustar a posição da válvula de acordo com o ponto de ajuste.
Como controlador de processo, a MPU receberá o sinal do comando, comparando o valor de posição de configuração da válvula com a posição real da válvula, através do algoritmo de controlo PIC,o controlador de processo irá conduzir a válvula para o posicionador de alvo exato da válvula.
O controlador é composto por MPU, unidade de detecção através do sinal de controlo, detector de posição, display LCD, teclado e válvula piezoelétrica, etc.
Especificações
|
Nome do produto
|

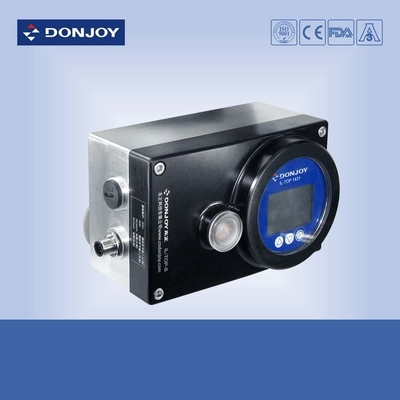

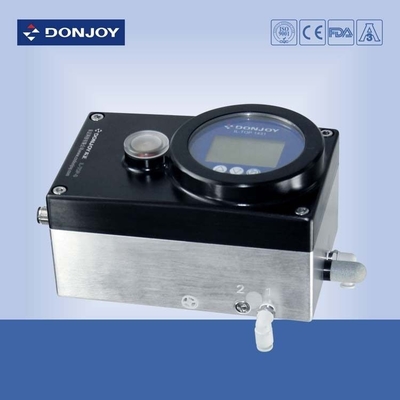

DC 24V Potência posicionador de válvula inteligente Modelo quadrado
|
|
Potência
|
DC.24V
|
|
Pressão do trabalho
|
10 bar
|
|
Pressão pneumática
|
4-7 bar
|
|
Materiais
|
SS304 / 316
|
|
Temperatura de funcionamento
|
-10°C ~ 130°C (-10°C ~ 150°C para válvula de assento angular e válvula de globo)
|
|
Nível de protecção
|
IP67
|
|
Função padrão
|
0/4-20mA a 0-5/10V de entrada de sinal
|
|
Função opcional
|
0/4-20mA, 0-5/10V saída de feedback de posição
|
|
Função opcional
|
Dispositivo de rede mas controlo
|
|
Interface de operação
|
Exibição LCD
|
|
Características
|
Inteligente
|
|
Função
|
Posicionamento da válvula
|
Característica de função
Certificação de protecção contra explosões: EXD II BT4
Nível de proteção: IP67
Entrada de sinal: 0-4/20mA, 0-5/10V
Feedback de sinal: 0-4/20mA, 0-5/10V
Protocolo BUS: DEVICE NET BUS
Instalação

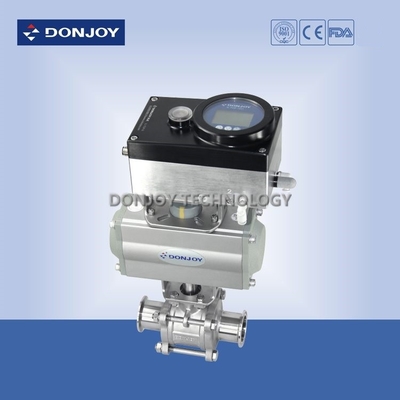

Poderiam ser oferecidos os atuadores de viagem angular, tais como válvula borboleta, válvula de esfera e as válvulas, etc.
Especificação: 1 polegada - 12 polegadas, DN25 - DN200
Informações sobre a encomenda
Controlador quadrado IL-TOP-S
|
Modelo
|
Características
|
Feedback de posição
|
Descrição
|
|
IL-TOP-S-001-M
|
Posicionador + controlo do processo
|
4-20mA/0-5/10V
|
De acção única
|
|
IL-TOP-S-002-M
|
Posicionador + controlo do processo
|
4-20mA/0-5/10V
|
De dupla ação
|
|
A partir de 1 de janeiro de 2018
|
Posicionador + controlo do processo
|
Não
|
De acção única
|
|
IL-TOP-S-002
|
Posicionador + controlo do processo
|
Não
|
De dupla ação
|
|
IL-TOP-S-001-BUS
|
O posicionador + controlo do processo + BUS
|
|
Ação única + BUS
|
|
IL-TOP-S-002-BUS
|
O posicionador + controlo do processo + BUS
|
|
Dual-acting + BUS
|
Controlador quadrado IL-TOP-S (Proteção contra explosões: EXD II BT4)
|
Modelo
|
Características
|
Feedback de posição |
Descrição
|
|
A partir de 1 de janeiro de 2014:
|
Posicionador + controlo do processo
|
4-20mA/0-5/10V
|
Ação única - Níveis de explosão
|
|
A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Parlamento Europeu e ao Conselho uma proposta de decisão relativa à aplicação do presente regulamento.
|
Posicionador + controlo do processo
|
4-20mA/0-5/10V
|
Ação dupla - Níveis de explosão
|
|
IL-TOP-S-001-EX
|
Posicionador + controlo do processo
|
Não
|
Ação única - Níveis de explosão
|
|
IL-TOP-S-002-EX
|
Posicionador + controlo do processo
|
Não
|
Ação dupla - Níveis de explosão
|
|
IL-TOP-S-001-BUS-EX
|
O posicionador + controlo do processo + BUS
|
|
Ação única, BUS - Protecção contra explosões
|
|
IL-TOP-S-002-BUS-EX
|
O posicionador + controlo do processo + BUS
|
|
BUS de dupla ação - Protecção contra explosões
|
Instruções de instalação
