Lugar de origem:
China
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
IL-TOP
contacte-nos

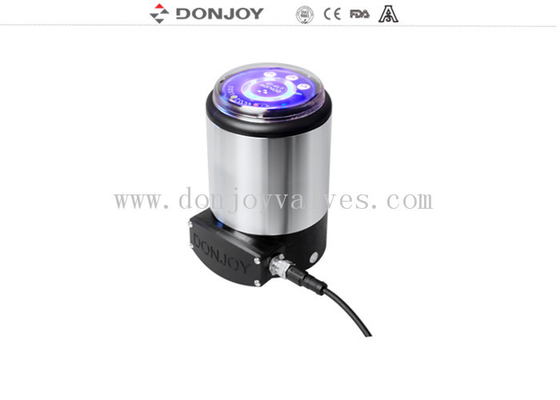

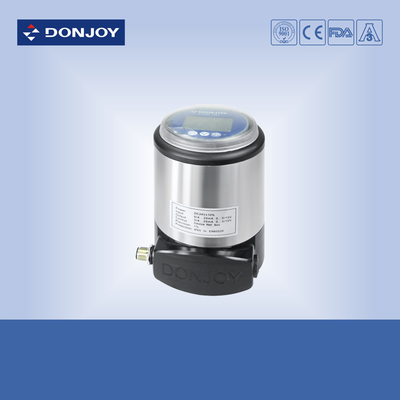

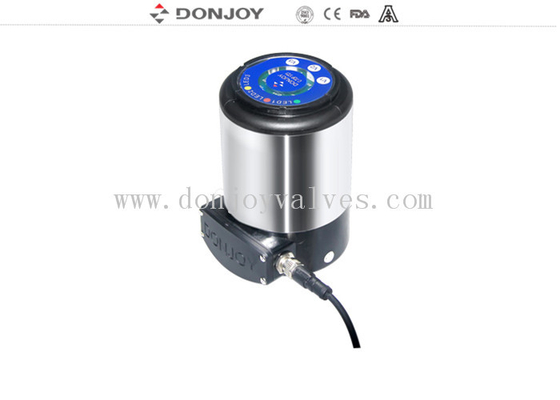

5.0-7.0 CE inteligente do controle do ÔNIBUS da rede do dispositivo do positioner da válvula da barra/ISO/FDA
ESPECIFICAÇÃO
| Nome do produto | Positioner inteligente da válvula |
| Poder | C.C. 24V |
| Pressão pneumática | barra 5.0-7.0 |
| Conector | G1/8” |
| Nível de proteção | IP67 |
| Função padrão | 0/4 - 20mA a 0 - entrada de sinal 5/10V |
| Função opcional | 0/4 - saída do feedback da posição 20mA |
| Função opcional | Controle líquido do ÔNIBUS do dispositivo |
| Certificado | 3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
| Detalhes da entrega | Geralmente no prazo de 20 dias após ter recebido o sinal de T/T. |
Aplicações
O controlador (IL - PARTE SUPERIOR) é usado principalmente nos sistemas de todos os tipos do controle fluido controle de processos e de fluxo.

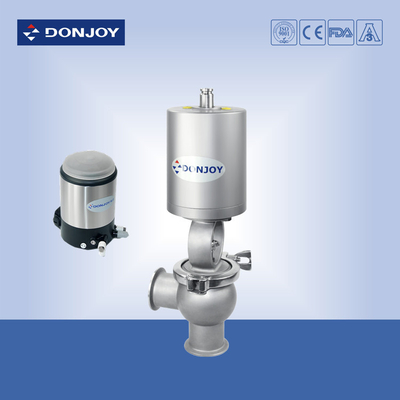

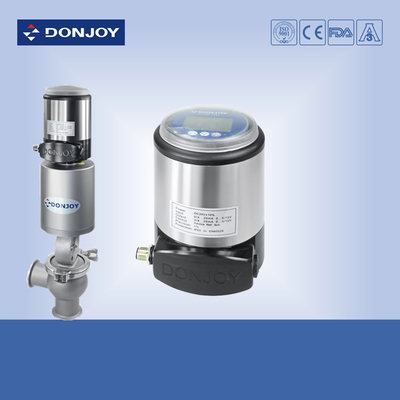

IL - a PARTE SUPERIOR poderia ser instalada a todos os tipos dos atuadores no movimento linear, tal como a válvula pneumática do assento do ângulo, a válvula de diafragma, a válvula de borboleta, a válvula de globo e a válvula de bola etc. que são as válvulas para o fluxo de regulamento.
IL - a PARTE SUPERIOR poderia ser instalada aos atuadores facilmente que são apropriados para a situação da pureza alta.
Característica
0/4 - 20mA a 0 - de entrada de sinal 5/10V (padrão)
0/4 - saída do feedback da posição 20mA (opcional)
Controle líquido do ÔNIBUS do dispositivo (opcional)
Movimento linear/atuador giratório do movimento (opcional)
Poder: DC.24V
Pressão pneumática: barra 5.0-7.0
Conector: G1/8”
Nível de proteção: IP67
Características técnicas
O controle podia ser usos como um positioner ou um controlador do processo.
Como um positioner, poderia ajustar a posição da válvula de acordo com ponto ajustado.
Como um controlador do processo, o MPU será recebido o sinal do controle comparando o valor de ajuste da posição da válvula com a posição real da válvula, com o algoritmo de controle da IMAGEM, controlador do processo conduzirá a válvula ao positioner exato do alvo da válvula.
O controlador é composto do MPU, da unidade da detecção pelo sinal de controlo, do detector da posição, da exposição do LCD, do teclado e da válvula piezoelétrica etc….
A instalação
É muito simples instala o controlador e o atuador, e a posição de exposição do LCD poderia ser ajustada.
Para tomar a tampa transparente para baixo no sentido no sentido contrário às agulhas do relógio, e então:
Para operar o teclado, afrouxar a base e 2 parafusos usando a chave M5;
Para girá-lo facilmente e ajustá-lo ao sentido que da exposição você gostaria, e reapertar os 2 parafusos pela chave;
Para afrouxar a caixa terminal, tomar para baixo os 4 parafusos e abrir a caixa, e operar-se de acordo com o diagrama de conexão. (Não-profissional é proibido para se operar.)
Precisa o conector de combinar o controlador com o atuador.
Informação da ordem
| Modelo | Características | Feedback da posição | Descrição |
| IL-TOP-001-M | Positioner + controle de processos | 4 - 20mA/0 - 5/10V | Único-atuação |
| IL-TOP-002-M | Positioner + controle de processos | 4 - 20mA/0 - 5/10V | De efeito duplo |
| IL-TOP-001 | Positioner + controle de processos | NÃO | Único-atuação |
| IL-TOP-002 | Positioner + controle de processos | NÃO | De efeito duplo |
| IL-TOP-001-BUS | Positioner + controle de processos + ÔNIBUS | Único-atuação + ÔNIBUS | |
| IL-TOP-002-BUS | Positioner + controle de processos + ÔNIBUS | De efeito duplo + ÔNIBUS |
