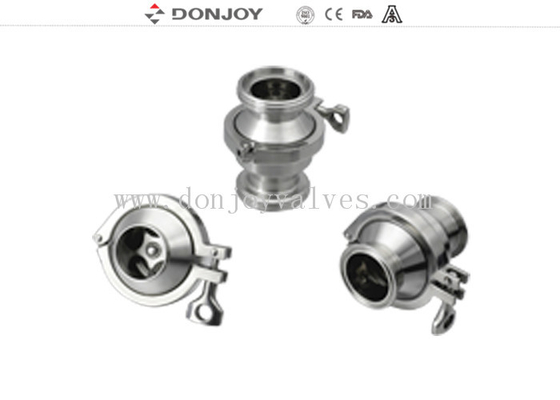

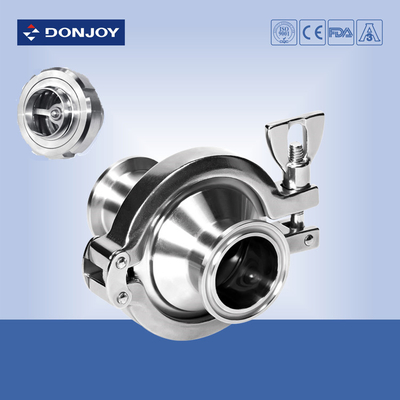

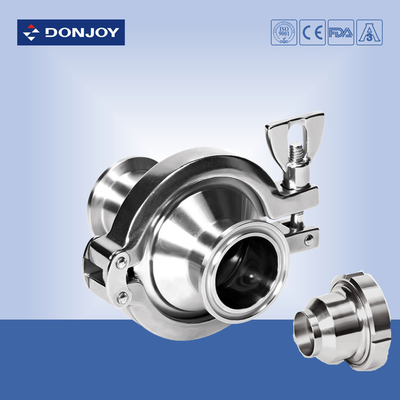

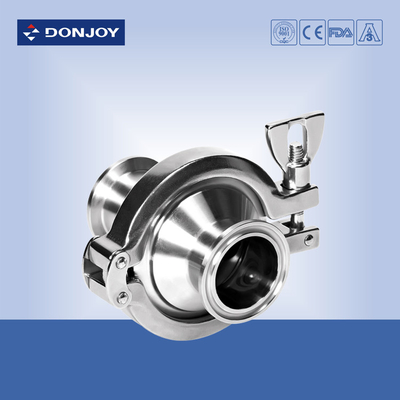

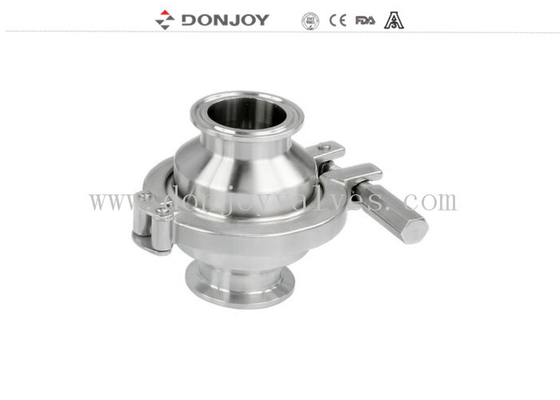

Válvulas de retenção hidráulicas de aço inoxidável de 3 polegadas para recuperação de perda de líquido
Detalhe rápido:
Válvulas de retenção hidráulicas
Fácil desmontagem
Construção de tamanho pequeno
Conexão DIN11851 (padrão)
Especificação
| Nome do produto: |
Válvula de retenção soldada sanitária de aço inoxidável de 3 polegadas para recuperação de perda de líquido para evitar refluxo |
| Material do corpo da válvula: |
SS304 ou SS316L |
| Material da vedação: |
EPDM |
| Pressão máxima de trabalho: |
10Bar |
| Pressão de abertura: |
0,1-0,3 bar |
| Temperatura máxima de trabalho: |
120 graus C |
| Tamanho disponível: |
DN25/1" a DN100/4" |
| Conexão disponível: |
Rosca, Solda, Abraçadeira |
| Padrão disponível: |
DIN, SMS, 3A |
| Certificado: |
FDA, CE |
Opção de válvula de retenção
1. Conexão: Abraçadeira, Solda, Rosca
2. VEDAÇÃO: NBR, FPM, PTEF, todos de acordo com FDA177.2600
3. Padrão: DIN, SMS, RJT, IDF, ISO, 3A
Desenho
Detalhes da embalagem
Embalagem de bolhas para cada válvula.
A embalagem externa é de caixa de papelão ou caixas de madeira compensada.
Ou conforme solicitação dos clientes.
Princípio de funcionamento
A válvula abre quando a pressão do fluido excede a pressão da mola. Quando as duas pressões são equalizadas, a válvula fecha. Uma contra-pressão mais forte também faz com que a válvula feche
Para que servem as válvulas sanitárias?
As válvulas sanitárias são válvulas de duas portas que apresentam duas aberturas separadas em seu corpo. O fluido entra por uma abertura e sai pela outra. Essas válvulas ajudam em aplicações que exigem que os líquidos fluam em apenas uma direção.
As válvulas sanitárias vêm em duas formas: horizontal e vertical.
As válvulas horizontais são adequadas para linhas horizontais que precisam de válvulas autolimpantes
As válvulas verticais podem ser usadas em instalações verticais ou horizontais; em aplicações horizontais, as válvulas verticais ajudam quando as válvulas autolimpantes não conseguem manter a preparação da bomba e a continuidade da temperatura
No caso de válvulas de retenção de mola horizontais, o fluxo do produto empurra um disco na válvula para longe do assento. Quando a pressão do fluxo para frente é removida, a mola eletropolida retornará o disco à sua posição original e o manterá contra o assento para mantê-lo fechado. A pressão de refluxo também forçará o disco para a posição fechada.
As válvulas de retenção ajudam em cenários que exigem a evacuação de tubulações de processo. Isso pode ocorrer por vários motivos, especialmente aqueles que envolvem recuperação ou drenagem do produto. Algumas aplicações também podem exigir agitação de ar nos produtos nas tubulações ou nos tanques aos quais levam. As válvulas de retenção podem realizar isso.
Coisas a serem lembradas ao instalar uma válvula de retenção sanitária
– Válvula de retenção de esfera –
Em uma configuração vertical, o produto precisa fluir de baixo para cima para que a gravidade possa empurrar a esfera para dentro e para fora do assento.Em uma configuração horizontal, a parte curva da válvula precisa estar na vertical e a 90 graus do tubo. Isso garante que a válvula seja de drenagem livre e que a esfera se encaixe corretamente.
– Válvula de retenção de disco –
As válvulas de retenção de disco não são de drenagem livre em uma configuração vertical. Portanto, para que sejam de drenagem livre, precisam estar em uma posição horizontal.
Tag: Válvula de retenção, Válvula sem retenção, Válvula de retorno por mola
