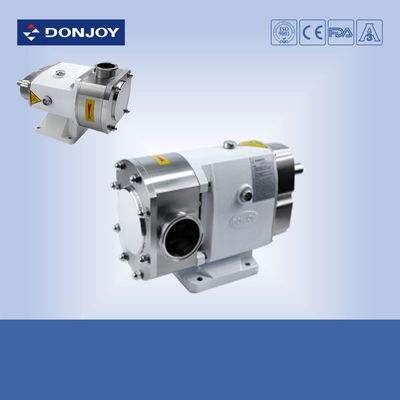

Bomba de lóbulo rotativo mecânico de aço inoxidável 316L TUL-35 para controlo de fluidos
Descrição
Opções
1. Selo mecânico: SIC / SICE / EPDM, TC / TC, EPDM
2. Selo único, Selo mecânico duplo

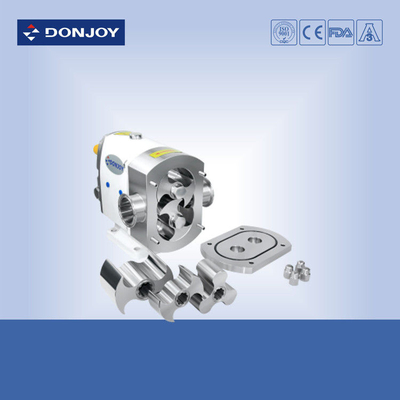

3Rotores: 2 rotores de saída, 3 rotores de saída, rotores borboleta, rotores borboleta única
4. Garrafas: FPM(Viton), NBR, EPDM
5. válvula de relevo na tampa dianteira
6. Válvula de segurança incorporada
7- Colete térmico para o final da cara.
8Colete térmico completo.
9Série TUR vertical ou Série TUL horizontal
10Dispositivos diferentes e soluções

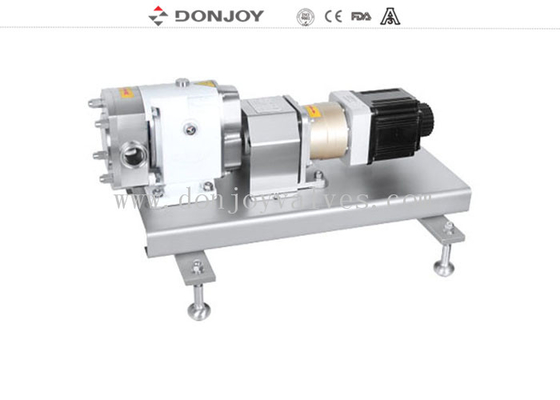

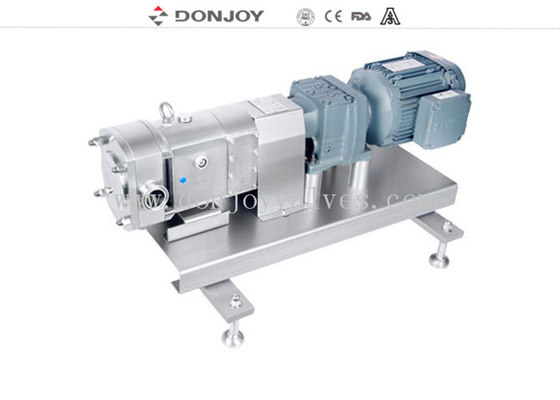

11. Montagem numa base de aço inoxidável
12. Conexão: Grampos ((DIN32676,3A,ISO), Cabeça ((DIN,SMS,RJT,IDF), 13. Soldadura de botões, Flange13Tipo de motor B5 Frequência do motor 50HZ, 60HZ
14. Voltagem (v) 220-240,360-400,420-460,630-690
Especificações
|
Nome do produto:
|
SS316L TUL-35 Bomba de lóbulo mecânica variável
|
|
Materiais:
|
SS304/SS316L/1.4301/1.4404
|
|
Material do selo:
|
SIC/SIC/EPDM (Norma, aprovação da FDA)
|
|
Max. Fluxo:
|
62 m3/h / 395 GPM
|
|
Pressão máxima:
|
12 bar/ 174 PSI
|
|
Temperatura de funcionamento máxima:
|
150 C / 302 F
|
|
Max. rotação:
|
1450 rmp
|
|
Tipo de rotor:
|
2 folhas, 3 folhas, borboleta, borboleta de sinalização
|
|
Segregação mecânica:
|
SIC/SiC/EPDM (norma)
|
|
Potência do motor:
|
1.5kw, 2.2kw, 3kw....11kw
|
|
Opção de vedação:
|
Selo mecânico único sanitário/
Selo mecânico duplo com sistema de arrefecimento
|
|
Motor:
|
ABB,SEW, 50 Hz/60 Hz
|
|
Tratamento de superfície:
|
Polido por dentro e sabotado por fora
|
|
Conexão disponível:
|
Grelha, Solução de filamento, Flange
|
|
Norma disponível:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Funcionamento:
|
Electrico
|
|
Certificação:
|
3A, PED, FDA
|
|
Área de aplicação:
|
Produtos lácteos, alimentos, bebidas, farmacêutica, cosméticos, etc.
|
| Estrutura |

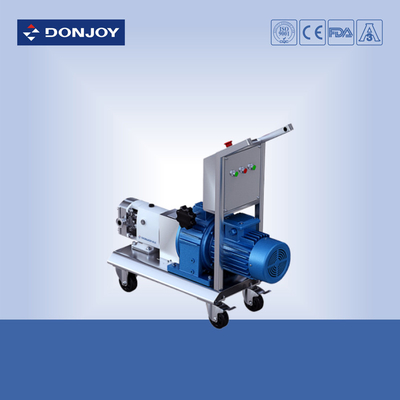

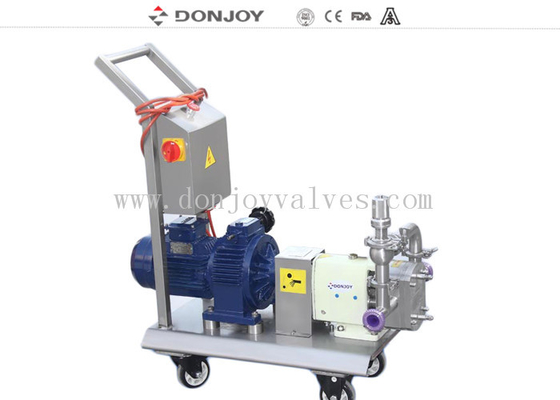

Movível / Poderia ser movido |
| Opcional |
TUL horizontal, TUR vétrica |
Design e características
1. TUL horizontal, TUR vétrica
2. Construção de eixo nu
3. Projeto higiénico da fixação dos rotores
4. Silencio Mecânico, fácil limpeza e manutenção
5Aplicado à limpeza e à esterilização do CIP
6. de acordo com a norma 3A dos EUA
Aplicações
Esta bomba é destinada à transferência de meios viscosos e de baixa viscosidade nas indústrias de processamento de alimentos, cosméticos e farmacêuticos.
Princípios
1À medida que os lóbulos giram, o espaço no lado do suciton aumenta à medida que um lóbulo se distanciar do outro, criando assim um vácuo parcial que atrai o fluido para a câmara da bomba.
2À medida que os eixos giram, cada lobo é consecutivamente preenchido e o fluido é deslocado para o lado de entrega.As pequenas lacunas entre as capas e entre os lóbulos e as paredes do corpo da bomba garantem que os espaços sejam devidamente preenchidos.
3A caixa da bomba é completamente preenchida e o fluido escapa através dos dentes dos lobos e é forçado contra as paredes dos espaços.
Vantagem competitiva
A DONJOY é a única empresa que passa nove séries de produtos pela organização americana de certificação 3A no campo das bombas sanitárias e válvulas asiáticas.
Tags: bombas de lóbulo rotativo, bombas de transferência, bomba de queijo
