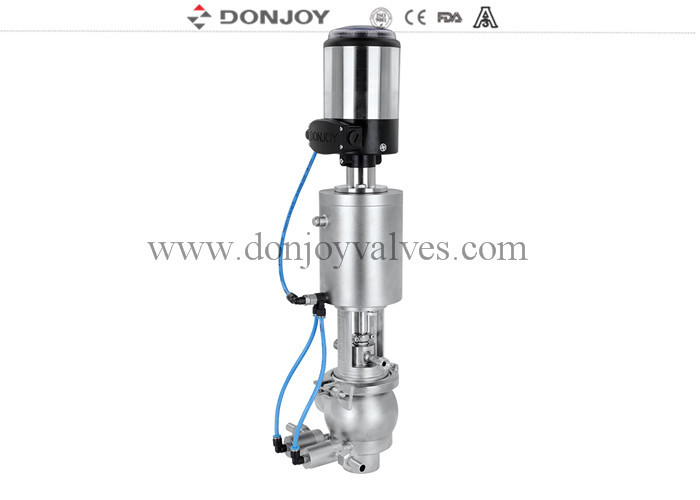

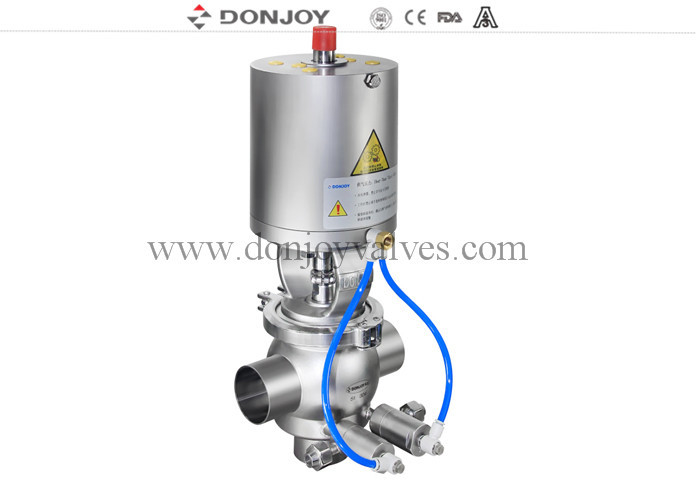

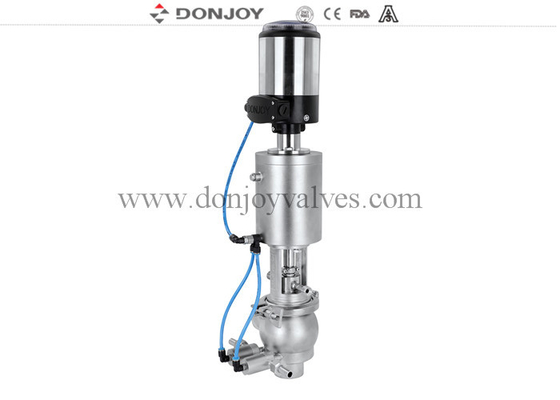

3A válvula anti-mistura higiênica com série E-C para leite e CIP

Válvula de Mistura de Duplo Assento Higiênica 3A para Processamento de Alimentos e Bebidas

Características de design

Padrão com atuador pneumático normalmente fechado
Design compacto e robusto, corpos esféricos forjados
Design balanceado por pressão
Corpo de uma peça e corpo fixado por braçadeira para escolher
Uma ampla seleção de diferentes combinações de corpo.
Fácil desmontagem soltando a braçadeira
Peças de limpeza/esterilização para opções
100% testado hidraulicamente / 100% inspecionado

Operações

Atuadores
Atuador de aço inoxidável
Unidades para controle e indicação inteligentes:
Controle C-top
Controle IL-top (Posicionador)
Conexão elétrica
Conexão de barramento AS-I

Conexão:
Fixado por braçadeira, soldado e roscado, flangeado, etc.


DIAFRAGMA DO PRINCÍPIO DE TRABALHO

Desenho:

PRINCÍPIOS DE OPERAÇÃO

-A válvula de mistura do tipo elevação é operada remotamente por ar comprimido. Normalmente está fechada antes de funcionar.

-A válvula de mistura é construída com dois plugues independentes, que formarão uma câmara de vazamento para a atmosfera em condições normais de trabalho. Quando uma falha ocasional causar vazamento, o meio fluirá para a câmara e será descarregado na porta de saída.

-A câmara de vazamento é fechada quando a válvula está operando, o meio pode fluir por um encanamento para outro. Esta válvula pode ser limpa no local. Muitas opções de combinação CIP e SIP estão disponíveis para os usuários. (Consulte as opções de função de esterilização de limpeza)

-O sistema de limpeza pode limpar a haste superior, inferior e a câmara de vazamento, o que garante que a válvula seja altamente higiênica. O sistema de limpeza eficaz faz com que o fluido especial para (CIP) limpe no local lave diretamente todo o corpo interno da válvula, leva menos tempo do que o sistema de limpeza comum.

-Outro benefício do sistema de alta limpeza é que a válvula de mistura do tipo elevação pode ser aplicada ao processamento asséptico. Se o vapor do usuário entrar no encanamento CIP, o sistema constituirá um escudo que pode isolar o ar.
