Lugar de origem:
CHINA
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
TUL/TUR
contacte-nos
Vídeo
Vídeo
Vídeo
Vídeo

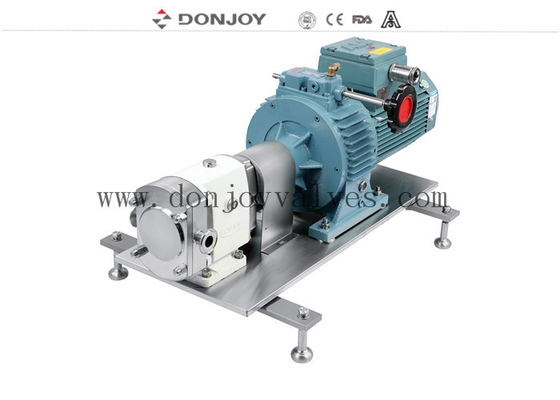

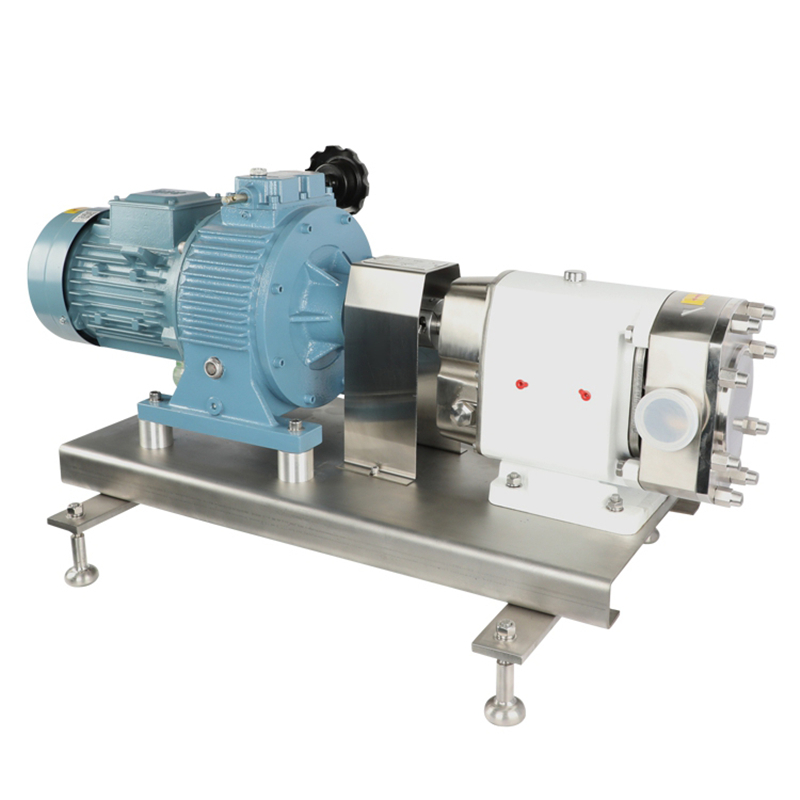

Bomba de lóbulo rotativo Donjoy com 3 rotores de saída para transferência de chocolate
Característica técnica
A. Transmissão Maual com variável contínua
B. Caixa de engrenagens do motor de regulação do inversor de frequência
C. Transmissão de saída de velocidade fixa
Especificações
| Nome do produto: | TUL-60 bomba de lóbulo rotativo com motor de regulação manual mecânica com motor para mel |
| Materiais: | SS304/SS316L/1.4301/1.4404 |
| Material do selo: | SIC/SIC/EPDM (Norma, aprovação da FDA) |
| Max. Fluxo: | 62 m3/h / 395 GPM |
| Pressão máxima: | 12 bar/ 174 PSI |
| Max. rotação: | 1450 rmp |
| Tipo de rotor: | 2 folhas, 3 folhas, borboleta, borboleta de sinalização |
| Instalação | Pode ser instalado com conversor de frequência |
| conversor de frequência | Opcional |
| Segregação mecânica: | SIC/SiC/EPDM (norma) |
| Voltagem: | 110V, 220V, 380V |
| Motor: | ABB,SEW, 50 Hz/60 Hz |
| Tratamento de superfície: | Polido por dentro e sabotado por fora |
| Conexão disponível: | Grelha, Solução de filamento, Flange |
| Disponível em série: | DIN, SMS, 3A, RJT, ISO/IDF |
| Funcionamento: | Electrico |
| Certificado: | 3A/54-02 (1580), PED/97/23/CE, A FDA.177.2600, ISO9001/2008 |
| Área de aplicação: |
Produtos lácteos, alimentos, bebidas, farmacêutica, cosméticos, etc. |
Descrição
Opções
1. Selo mecânico: SIC / SICE / EPDM, TC / TC, EPDM
2. Selo único, Selo mecânico duplo
3Rotores: 2 rotores de saída, 3 rotores de saída, rotores borboleta, rotores borboleta única
4. Garrafas: FPM ((Viton), NBR, EPDM
5. válvula de relevo na tampa dianteira
6. Válvula de segurança incorporada
7- Colete térmico para o final da cara.
8Colete térmico completo.
9Série TUR vertical ou Série TUL horizontal
10Dispositivos diferentes e soluções
11. Montagem numa base de aço inoxidável
12. Conexão: Grampos ((DIN32676,3A,ISO), Cabeça ((DIN,SMS,RJT,IDF), Soldadura de traseira, Flange
13Tipo de motor B5 Frequência do motor 50 Hz, 60 Hz
14Voltagem (v) 220-240, 360-400, 420-460, 630-690
DONJOY Pump Food Grade Lobe Pump é uma bomba de deslocamento positivo, construção robusta, baixa manutenção, custo-benefício.Padrão de higiene da FDA, a bomba mais comum utilizada para transferir fluidos sólidos e partículas de alta viscosidade, oferece uma gama completa de bombas destinadas a aplicações higiénicas na transformação de alimentos, laticínios, bebidas,cuidados domiciliares e cuidados pessoais e indústrias farmacêuticas...
Descrição da bomba de lóbulos sanitários TU-L/R
As bombas de lóbulo rotativo Donjoy proporcionam desempenho confiável, operação sem problemas e eficiência energética superior para aplicações exigentes.A série TU é a configuração padrãoÉ uma excelente escolha para tarefas que exigem bombas à prova de contaminação para atender aos elevados padrões de higiene, baixo corte e baixa pulsação.Esta bomba aprovada 3-A lida tanto com limpeza no local e esterilização no local e pode ser fornecido com documentação completa para apoiar os requisitos de validação rigorosa.
Princípios
1À medida que os lóbulos giram, o espaço no lado do suciton aumenta à medida que um lóbulo se distanciar do outro, criando assim um vácuo parcial que atrai o fluido para a câmara da bomba.
2À medida que os eixos giram, cada lobo é consecutivamente preenchido e o fluido é deslocado para o lado de entrega.As pequenas lacunas entre as capas e entre os lóbulos e as paredes do corpo da bomba garantem que os espaços sejam devidamente preenchidos.
3A caixa da bomba é completamente preenchida e o fluido escapa através dos dentes dos lóbulos e é forçado contra as paredes dos espaços, o que contribui para a acitação da bomba.
Conexão de entrada e saída da bomba
Modelo e peso da bomba
| PModelo UMP | Torque do eixo de entrada ((NM) | Carga radial axial máxima (N) | Tamanho da ligação de diâmetro interno [mm] |
Tamanho teórico máximo recomendado das partículas moles [mm] |
Peso da bomba nua [kg] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Bomba de lóbulo Curva
