Lugar de origem:
China
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
NO.VFT101Q1-222-90
contacte-nos
Vídeo

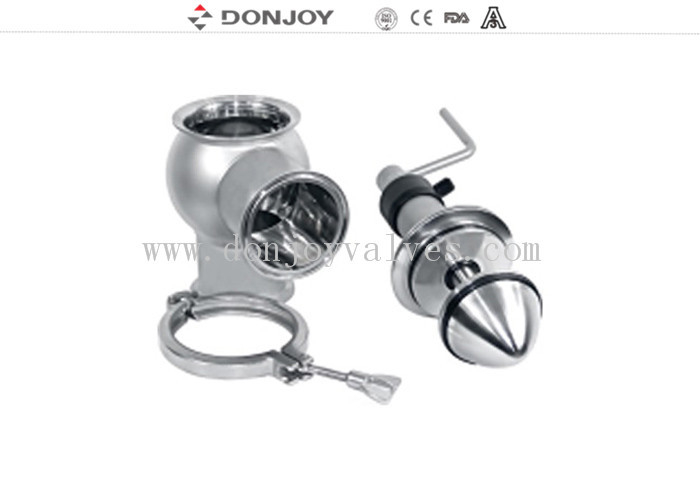

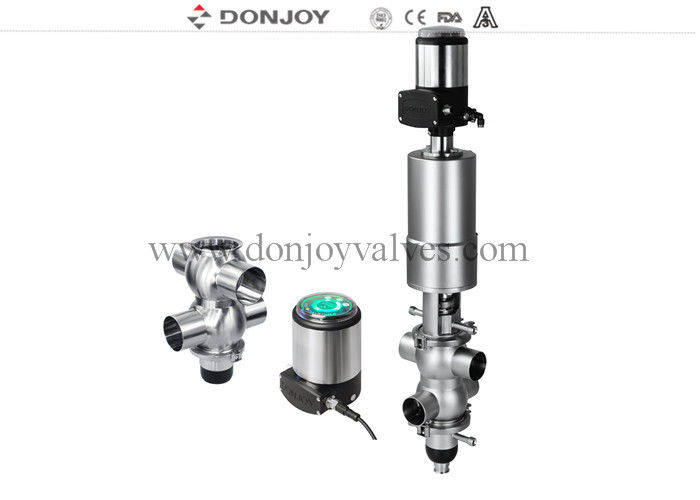

DN100 Donjoy válvula à prova de mistura de dois assentos com T-22-90
Especificações
| Partes molhadas do produto | AISI 316L |
| Outros componentes de aço | AISI 304 |
| Material do assento (padrão) | EPDM, FDA177.2600 |
| Material do banco (opcional) | FPM (Viton), FDA177.2600 |
| Conexões de fim | com um comprimento de 80 mm ou mais, mas não superior a 150 mm, |
| Pressão de trabalho máxima | 145 psi (10 bar) |
| Pressão de trabalho mínima | vácuo absoluto |
| Temperatura de funcionamento | 14°F a 266°F (-10 a 130°C), 284°F (140°C) para esterilização de curto prazo. |
| Finalização interna | Ra 32μin (0,8μm) como padrão, Ra 16μin (0,4μm) como melhor. |
| Revestimento exterior | Arenas de areia, ou outros, mediante pedido. |
| Tipos de atuadores pneumáticos | Normalmente fechado (NC) Air para abrir e molas para fechar; |
| Normalmente aberta (NO) ️ Ar para fechar e mola para abrir; | |
| Ar para Ar (AA) Air para abrir, air para fechar. | |
| Pressão do ar do atuador | 79-102 psi (5,5 bar-7 bar) |
| Unidades de controlo e indicação inteligentes | Controle C-top |
| Controlos do comando superior IL (Posicionador) | |
| Conexão elétrica | |
| Conexão de autocarro AS-I |
Aplicações
◆A válvula à prova de mistura é amplamente utilizada na tecnologia de processamento de fluidos, especialmente nas aplicações da indústria de bebidas e laticínios.
◆ A válvula à prova de mistura é uma válvula de dupla vedação de alto grau.Prevenção da possibilidade de contaminação dos materiais. câmara de fuga e detector de fugas é auto-limpeza pelo assento da válvula.
Princípios de funcionamento
● A válvula anti-mistura de tipo elevador é accionada remotamente por ar comprimido.
● A válvula à prova de mistura é construída com duas tomadas independentes que formarão uma câmara de vazamento para a atmosfera em estado de funcionamento normal.Medium irá fluir para a câmara e ser diacharged na porta de saída.
● A câmara de vazamento é fechada quando a válvula está em funcionamento, o meio pode fluir através de um tubo para outro.Muitas opções de combinação de CIP e SIP estão disponíveis para os utilizadores. ((Referir-se às opções da função de limpeza e esterilização)
● O sistema de limpeza pode limpar o tronco superior e inferior e a câmara de vazamento, o que garante que a válvula seja altamente higiênica.Eficaz sistema de limpeza faz o líquido que especial para (CIP limpa no lugar directamente lavar todo o interior do corpo bezerro, leva menos tempo do que o sistema de limpeza comum.
● Outro benefício do sistema de alta limpeza é que a válvula à prova de mistura do tipo elevador pode ser aplicada ao processamento asséptico.O sistema constituirá um escudo que pode isolar o ar.
Desenho
Combinação do corpo da válvula
Seleção de funções
Também usar para Manifold, Exemplos de um Manifold padrão
Tags: válvula de dupla vedação, válvula à prova de mistura, válvula Donjoy
