Lugar de origem:
CHINA
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
TUL/TUR
contacte-nos
Vídeo

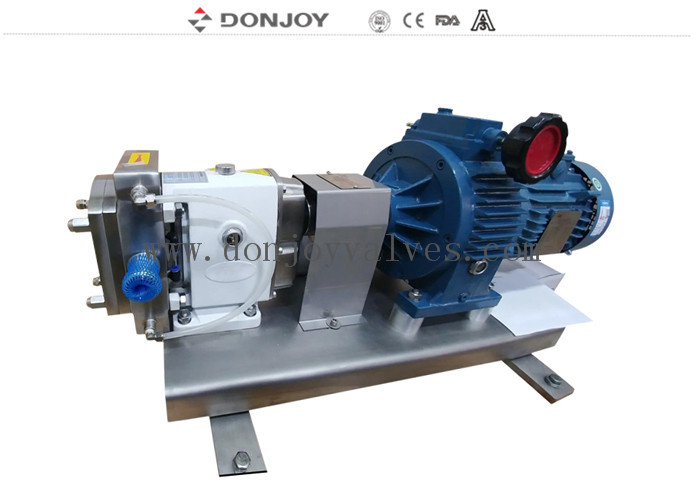

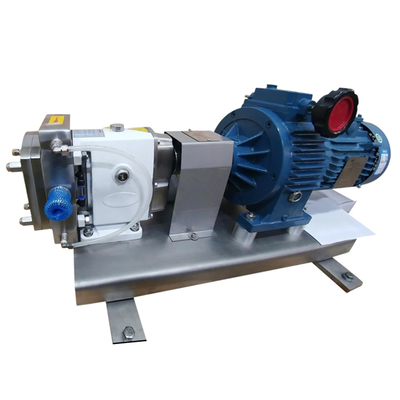

Donjoy TUL-55 bomba de lóbulo rotativo positivo com motor para transferência de molho de tomate
Descrição
Opções
1. Selo mecânico: SIC / SICE / EPDM, TC / TC, EPDM
2. Selo único, Selo mecânico duplo
3Rotores: 2 rotores de saída, 3 rotores de saída, rotores borboleta, rotores borboleta única
4. Garrafas: FPM ((Viton), NBR, EPDM
5. válvula de relevo na tampa dianteira
6. Válvula de segurança incorporada
7- Colete térmico para o final da cara.
8Colete térmico completo.
9Série TUR vertical ou Série TUL horizontal
10Dispositivos diferentes e soluções
11. Montagem numa base de aço inoxidável
12. Conexão: Grampos ((DIN32676,3A,ISO), Cabeça ((DIN,SMS,RJT,IDF), Soldadura de traseira, Flange
13Tipo de motor B5 Frequência do motor 50 Hz, 60 Hz
14Voltagem (v) 220-240, 360-400, 420-460, 630-690
Característica técnica
A. Transmissão variável contínua
B. Caixa de engrenagens do motor de regulação do inversor de frequência
C.Transmissão de saída de velocidade fixa
Especificações
|
Nome do produto: |
Bomba positiva TUL-55 com motor para transferência de molho de tomate |
|
Materiais: |
SS304/SS316L/1.4301/1.4404 |
|
Material do selo: |
SIC/SIC/EPDM (Norma, aprovação da FDA) |
|
Max. Fluxo: |
62 m3/h / 395 GPM |
|
Pressão máxima: |
12 bar/ 174 PSI |
|
Max. rotação: |
1450 rmp |
|
Tipo de rotor: |
2 folhas, 3 folhas, borboleta, borboleta de sinalização |
| Instalação | Pode ser instalado com conversor de frequência |
| conversor de frequência | Opcional |
|
Segregação mecânica: |
SIC/SiC/EPDM (norma) |
|
Voltagem: |
110V, 220V, 380V |
|
Motor: |
ABB,SEW, 50 Hz/60 Hz |
|
Tratamento de superfície: |
Polido por dentro e sabotado por fora |
|
Conexão disponível: |
Grelha, Solução de filamento, Flange |
|
Disponível em série: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
Funcionamento: |
Electrico |
|
Certificado: |
3A/54-02 (1580), PED/97/23/CE, |
|
Área de aplicação: |
Produtos lácteos, alimentos, bebidas, farmacêutica, cosméticos, etc. |
Design e características
1. TUL horizontal, TUR vétrica

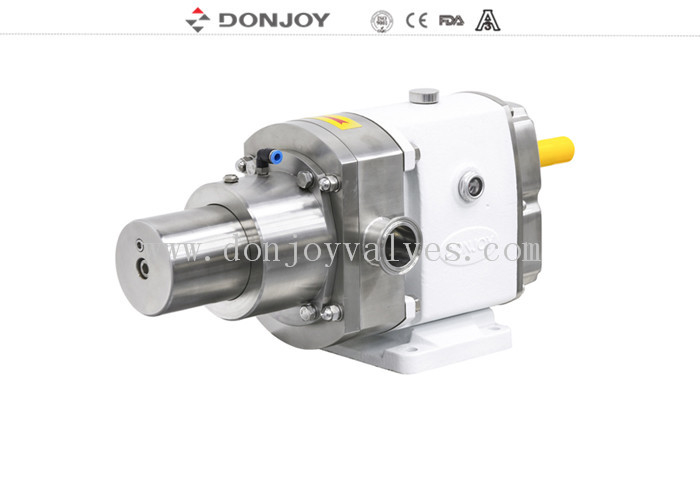

2. Construção de eixo nu
3. Projeto higiénico da fixação dos rotores
4. Silencio Mecânico, fácil limpeza e manutenção
5Aplicado à limpeza e à esterilização do CIP
6. de acordo com a norma 3A dos EUA
Aplicações
Esta bomba serve para a transferência de meios viscosos e de baixa viscosidade nas indústrias de processamento de alimentos, cosméticos e farmacêuticos.
Princípios
1À medida que os lóbulos giram, o espaço no lado do suciton aumenta à medida que um lóbulo se distanciar do outro, criando assim um vácuo parcial que atrai o fluido para a câmara da bomba.
2À medida que os eixos giram, cada lobo é consecutivamente preenchido e o fluido é deslocado para o lado de entrega.As pequenas lacunas entre as capas e entre os lóbulos e as paredes do corpo da bomba garantem que os espaços sejam devidamente preenchidos.
3A caixa da bomba é completamente preenchida e o fluido escapa através dos dentes dos lóbulos e é forçado contra as paredes dos espaços, o que contribui para a acitação da bomba.
Modelo e peso da bomba
| PModelo UMP | Torque do eixo de entrada ((NM) | Carga radial axial máxima (N) | Tamanho da ligação de diâmetro interno [mm] |
Tamanho teórico máximo recomendado das partículas moles [mm] |
Peso da bomba nua [kg] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Bomba de lóbulo Curva
Desenho da bomba Lobe
Vantagem competitiva
A DONJOY é a única empresa que passa nove séries de produtos pela organização americana de certificação 3A no campo das bombas sanitárias e válvulas asiáticas.
