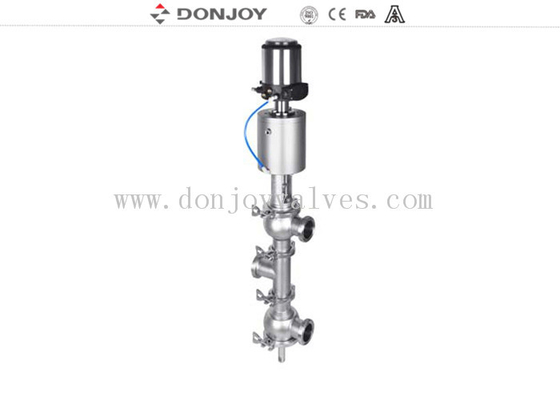

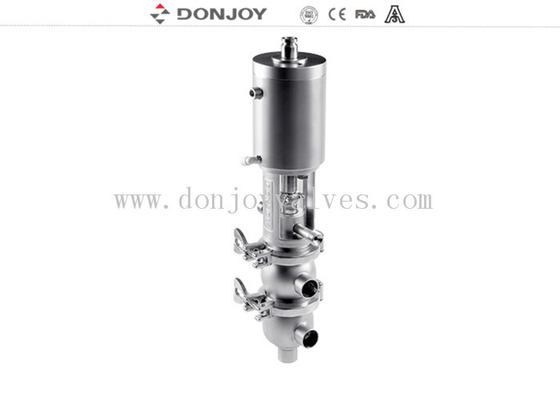

Válvula de Sede Reversível de Desvio com Atuador Pneumático Tipo T

Válvula Pneumática Farmacêutica de Aço Inoxidável de Reversão de Assento Divergente Tipo T com Il-Top

Especificação

Aplicação

● A válvula de assento divergente pneumática com unidade de controle é uma válvula higiênica de assento único operada pneumaticamente, que tem sido amplamente utilizada na indústria de processamento de alimentos, produção de bebidas e indústrias farmacêuticas e químicas finas.
● A válvula de assento é operada automaticamente por atuadores pneumáticos de ação simples ou dupla com ar comprimido para empurrar o eixo para localizar a posição aberta ou fechada da válvula.
● Os atuadores de cilindro de ação simples giram 180 graus para obter uma válvula normalmente aberta e normalmente fechada.

Especificações técnicas

● Tamanho: DN25 / 1 "a DN100 / 4"
● Temperatura: 130 ℃
● Pressão: 10 bar
● Fornecimento de ar: 4-7 bar
● Material: ASTM 304 / 1.4301, 316L / 1.4404
● Vedação: EPDM, FPM, HNBR, FDA177.2600
● Processamento: Ra <0,8μm
● Certificado: 3-A-53-06, PED / 97/23 / EC, FDA177.2600
Unidade de controle:
● Alimentação: DC 24V ± 10%
● Ação simples (padrão), ação dupla (opcional)
● Função de feedback de posição da válvula com autoajuste
● Suporta sinal analógico (4-20mA) e saída elétrica (DC24V)
● Suporte para AS-I BUS
● Suporta operação manual e automática

Material
O material conectado com outros: AISI 316L / 1.4404
O material em outra parte: AISI 304
Anel de vedação: EPDM FDA 177.2600
Acabamento da superfície interna: Ra ≤ 0,8μm
Acabamento da superfície externa: usinagem fina CNC

Certificado
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO

Desenho

Combinação do corpo da válvula
