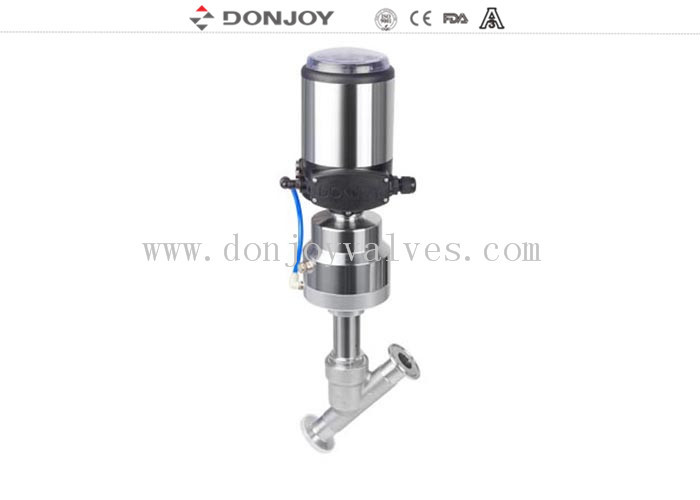

Válvulas de pistão pneumáticas / PN16 Válvula de assento de ângulo de flange com cabeça de comando

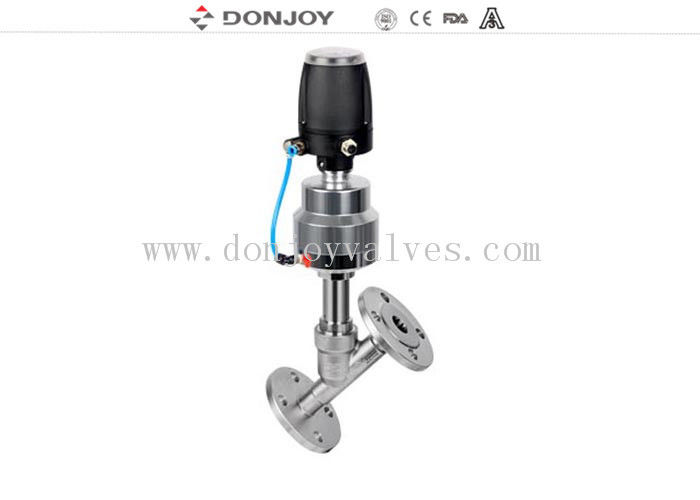

Válvula de assento angular sanitária pneumática de pistão de dupla ação de 2 vias e 2 posições PN16 Conexão flangeada com Ctop DC2V

Detalhe:

Válvula de assento angular

Conexão:  Flange PN10/PN16

Padrão: DIN, JIS, AISI...

Especificações:

Opções de operação para válvula de assento

1. Manual: Volante de plástico, Volante de aço inoxidável, Volante de ajuste fino

2. Pneumático: Atuadores de plástico e aço inoxidável

3. Cabeça de controle: 1.1 Posicionador de válvula Controlador de processo (Pode escolher 4-20mA, 0-10V), comunicação de barramento Device NET

                         1.2 C-Top, Mini C-Top: Feedback de posição (Pode ser visualizado em (Verde) e desligado (Vermelho), Válvula solenóide embutida, Pressione com o sistema PLC para controlar automaticamente, DC24V

                         1.3 Sensor de posição (PNP, NPN)

                         1.4 Com regulador de posição da válvula : Este projeto com função de ajuste de posição da válvula e, em comparação com o posicionador da válvula, este regulador tem uma vantagem de custo, mas não pode realizar o controle de fluxo em tempo real, apenas através da posição manual da válvula para realizar o controle de fluxo.

Aplicações:

Máquinas de enchimento de cerveja e bebidas

Impressão têxtil e tingimento
Indústria de gás
Equipamentos farmacêuticos e médicos
Indústria química
Desinfecção
Equipamentos de espumação
Tratamento de água/esgoto

Princípios de operação

1. As válvulas de assento são operadas automaticamente por um atuador pneumático de ação simples ou dupla. Ao fornecer ar comprimido, o eixo é movido para colocar a válvula na posição “aberta” ou “fechada”.

2. A rotação de 180 graus do cilindro pneumático para realizar a troca de normalmente aberto e normalmente fechado.

Vantagens

1. Sem ângulo morto, sem retenção para atender aos requisitos de todos os tipos de saúde.

2. Vantagens: O carretel sem parafuso, sem considerar o risco de danificar outros equipamentos devido à queda do parafuso;

3. A válvula não tem ângulo morto, não há necessidade de considerar o canto resultante devido à estrutura complexa.

4. Temperatura: temperatura máxima de até 200 (dependendo do tipo de vedação)

5. Vedação: design de vedação do eixo elástico, design do carretel embutido.

Desenho

Curva de regulação

Metas competitivas

A visão da Donjoy é se tornar o fornecedor líder em controle de fluidos, válvulas e bombas sanitárias de alta pureza, com tecnologia avançada e excelente qualidade.

Tag: Válvula de assento, Válvula angular, Válvula de corte, Válvula sanitária
