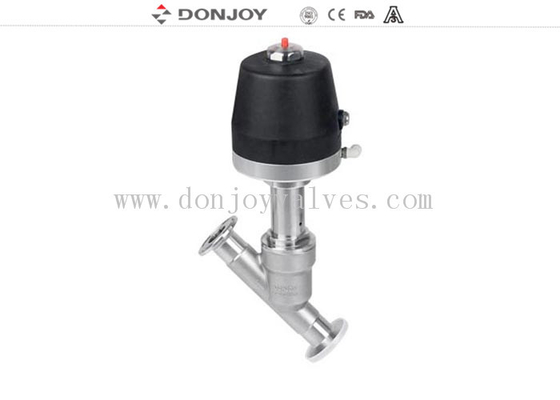

Válvulas pneumáticas de assento de ângulo de 2/2 vias, válvulas de comando

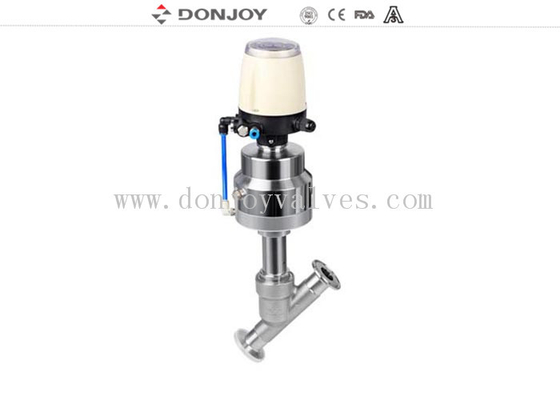

Válvula de assento angular de 2/2 vias, operada pneumaticamente com Ctop para feedback ao PLC

Detalhe:

Válvula de Assento Angular

Conexão:  Extremidade Tri Clamp

Padrão: DIN, 3A, SMS, ISO, IDF, RJT...

Especificações:

Opções de Operação para Válvula de Assento

1. Manual: Volante de plástico, Volante de aço inoxidável, Volante de ajuste fino

2. Pneumática: Atuadores de plástico e aço inoxidável

3. Cabeça de Controle: 1.1 Posicionador de Válvula Controlador de processo (Pode escolher 4-20mA, 0-10V), comunicação de barramento Device NET

                         1.2 C-Top, Mini C-Top: Feedback de posição (Pode ser visualizado em (Verde) e desligado (Vermelho), Válvula solenóide embutida, Pressione com o sistema PLC para controlar automaticamente, DC24V

                         1.3 Sensor de Posição (PNP, NPN)

                         1.4 Com regulador de posição da válvula : Este design com função de ajuste da posição da válvula e, em comparação com o posicionador da válvula, este regulador tem uma vantagem de custo, mas não pode realizar o controle de fluxo em tempo real, apenas através da posição manual da válvula para realizar o controle de fluxo.

Aplicações:

Máquinas de Enchimento de Cerveja e Bebidas

Impressão Têxtil e Tingimento
Indústria de Gás
Equipamentos Farmacêuticos e Médicos
Indústria Química
Desinfecção
Equipamentos de Espuma
Tratamento de Água/Esgoto

Princípios de Operação

1. As válvulas de assento são operadas automaticamente por um atuador pneumático de ação simples ou dupla. Ao fornecer ar comprimido, o eixo é movido para colocar a válvula na posição “aberta” ou “fechada”.

2. A rotação de 180 graus do cilindro pneumático para realizar a troca de normalmente aberto e normalmente fechado.

Vantagens

1. Sem ângulo morto, sem retenção para atender aos requisitos de todos os tipos de saúde.

2. Vantagens: O carretel sem parafuso, sem considerar o risco de danificar outros equipamentos devido à queda do parafuso;

3. A válvula não tem ângulo morto, não há necessidade de considerar o canto resultante devido à estrutura complexa.

4. Temperatura: temperatura máxima de até 200 (dependendo do tipo de vedação)

5. Vedação: design de vedação do eixo elástico, design do carretel embutido.

Desenho

Curva de Regulação
