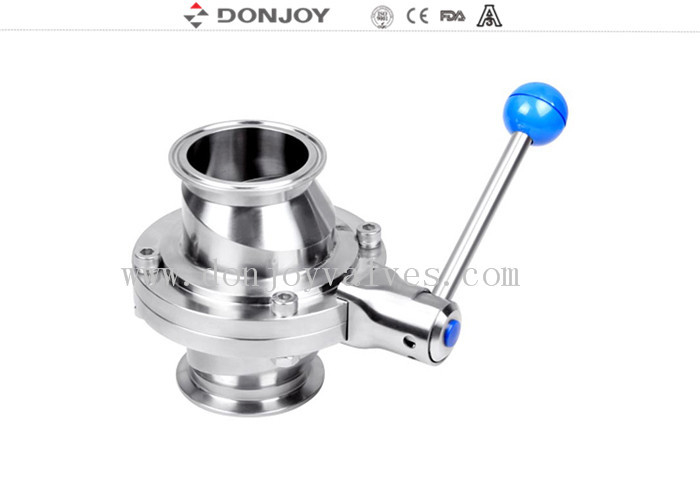

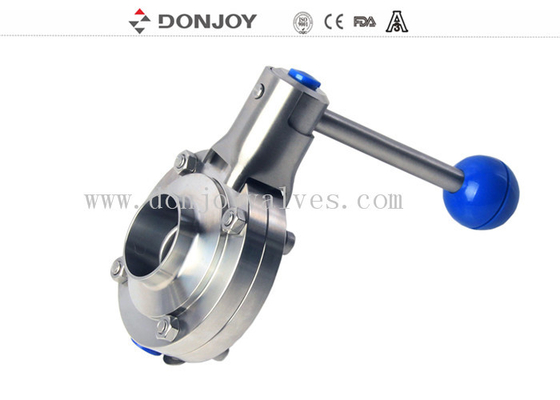

DONJOY Ferro inoxidável soldadura manual traseira aeration válvula borboleta puxar alça EPDM junta 10 bar
Especificações técnicas
Pressão máxima: 10 Bar ((DN25-DN100), 8 Bar (DN125-DN150), 5 Bar ((DN200-DN300)
Pressão mínima:0.2Bar
Temperatura de trabalho: -10°C a +120°C (EPDM)
0.5-2 mm de espaçamento entre o disco e a vedação
Especificações
|
Nome do produto: |
Válvula de borboleta de aeração |
|
Material da válvula: |
SS304/316L |
|
Material do selo: |
EPDM (padrão) FPM/SILICON/NBR, FDA177.2600 |
|
Pressão de trabalho máxima: |
10 Bar |
|
Max.Temperatura de trabalho: |
120 graus C |
|
Tamanho disponível: |
DN10-DN300, 1/2 "-12" |
|
Conexão disponível: |
Aplicação do sistema de fixação |
|
Norma disponível: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Funcionamento: |
Manual, pneumático, elétrico. |
|
Aplicação da alça: |
Manobra de duas posições, manobra de três posições, manobra de puxar de quatro posições, manobra de plástico de várias posições e multi-posição manilha de aço inoxidável |
|
Controle: |
Sensor de posicionamento de válvula inteligente / comando C-TOP / sensor de posição |
|
Certificado: |
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600, ISO |
|
Área de aplicação: |
Produtos lácteos, alimentos, bebidas, farmacêutica, cosméticos, etc. |
|
Modelo de alça de plástico multi-posição: |
NO. VSB04 / NO. VSB06 / NO. VSB08 |
|
Instalação da alça: |
De um lado da válvula |
Desenho
Design e características
Design compacto e robusto
Tamanhos disponíveis DN25-DN300 ((1/2"-12")
Manobras de várias posições adequadas até DN100/4"
Mão de puxar é adequado até DN25-DN300 ((1/2"-12")
PED97/23CE
A FDA.177.2600
O corpo da válvula pode ser alterável com qualquer tipo de conexão
Conexão
Clamadas, soldadas e roscadas, etc.
Aplicação
Utilizado nas indústrias de processamento de alimentos, farmacêutica e química.
Princípios de funcionamento
Pode ser operado automaticamente através do actuador ou manualmente com a alça
O cabo bloqueia a válvula na posição aberta ou fechada, certamente, há a outra posição disponível.
O atuador empurra o pistão do movimento axial em 90 graus para que ele controle a válvula borboleta.
Manos diferentes
1Puxa a alça.
2Mão de Múltiplas Posições (Plástico Azul)
3.Multi-Posições Manutenção (aço inoxidável) Bloqueável
Detalhes da embalagem
Pacote de bolhas para cada válvula.
A embalagem exterior é de caixas de cartão ou de compensado.
Ou conforme o pedido dos clientes.
Detalhes da entrega
Normalmente, dentro de 20 dias após receber o adiantamento T/T.
Torque de funcionamento ((N.M.)
|
DN25/1" |
DN40/1.5" |
DN50/2" |
2.5" |
DN65 |
3 cm |
DN80 |
DN100/4" |
DN125 |
DN 150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
