Bomba centrífuga autoescorvante CIP de aço inoxidável sanitário trifásica para fabricante de leite/águaTanquemfabricante
Solução para alta eficiência, baixo ruído, grande sucção, manutenção simples, alta pureza
Especificações técnicas
Vazão máxima: 30m³/h/132GPM
Altura manométrica máxima: 30 H(M)
Pressão máxima: 3bar/43 PSI
Temperatura máxima de operação: 120°C/248°F
Rotação máxima: 1750 min
Altura máxima de sucção: 8M /22ft
Especificações
|
Nome do produto:
|
Bomba CIP / Bomba de retorno
|
|
Material do corpo:
|
SS304 / SS316L / 1.4301 / 1.4404
|
|
Material da vedação:
|
EPDM (Padrão, aprovação FDA) FPM(Viton) e NBR
|
|
Vazão máxima:
|
35 m3/h
|
|
Velocidade máxima:
|
3600 min-1
|
| Rotação máxima: |
1750Min - 1 |
| Altura máxima de sucção |
8m / 22 pés |
|
Altura manométrica máxima:
|
42H(m)
|
|
Pressão máxima de trabalho:
|
4.2Bar
|
|
Máximo de trabalho
Temperatura:
|
120 °C
|
|
Vedação mecânica:
|
C /SIC /EPDM
|
|
Motor:
|
ABB / nacional
|
|
Frequência do motor:
|
50HZ, 60HZ
|
|
Conexão disponível:
|
Tri-Clamp, Rosca, Flange
|
|
Padrão disponível:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Operado:
|
Elétrico
|
|
Opção de descarga baixa :
|
Descarga baixa / válvula de diafragma / válvula de esfera / válvula borboleta
|
|
Escopo de aplicação:
|
Laticínios, alimentos, bebidas, farmácia, cosméticos, etc.
|
Aplicações
1. Esta bomba é uma bomba autoescorvante de design lateral sanitário, adequada para processamento de alimentos, farmácia e indústria química.
2. É especialmente projetada para bombear materiais contendo ar ou gás, e também pode ser usada para sucção negativa com escorvamento prévio, bem como com equipamentos de filtração
3. Pode ser usada para vinho, óleo, xaropes, produtos voláteis como álcool, e outros solventes ou com produtos em temperaturas próximas ao ponto de ebulição. No entanto, o uso principal desta bomba é para recuperação CIP.
Princípios de operação

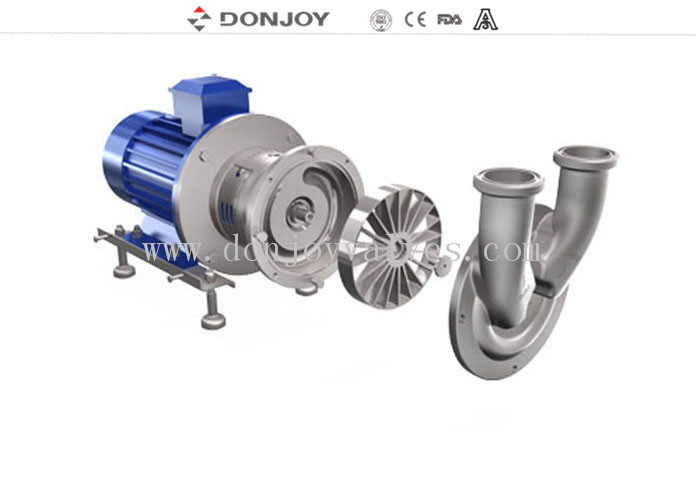

1. O impulsor está alojado entre o corpo de entrada e a carcaça Venturi e gira em conjunto com o eixo da bomba
2. A rotação do impulsor e o arranjo do canal lateral criam uma pressão negativa dentro do corpo de entrada
3. O que gera a força de sucção da bomba. Ao mesmo tempo, o fluido recebe energia na forma de energia cinética e energia de pressão, e isso o impulsiona através da carcaça do impulsor.
Design e recursos
1. Tampa do motor fabricada com chapa conformada a frio
2. Corpo de entrada e impulsor de fundição de aço inoxidável
3. A vedação mecânica impede o contato entre a mola e o fluido bombeado.
4. Suporte de aço inoxidável
5. Acabamento da superfície: Jateamento de areia
6. Conexão: Rosca/Clamp/Porca/, DIN11864 Asséptico, KF
7. Padrão: DIN, SMS, ISO, IDF, RJT, ASME BPE, 3A, I-LINE
Sistema de vedação mecânica:
A vedação mecânica da bomba autoescorvante da série DJ-CIP da Donjoy é pesquisada e desenvolvida em conjunto com a famosa empresa sueca europeia. A vedação mecânica é projetada com equilíbrio de pressão e vida útil super longa, pode ser desmontada e mantida facilmente sem ferramentas especiais. Então, a pureza sanitária está de acordo com EU EHEDG, USA 3-A-02-11, FDA1772600 e assim por diante. E tem muitas configurações
Vedação mecânica (padrão): C/SiC/EPDM, sic/c/FKM, SIC/SIC/EPDM, TC/TC/EPDM, TC/TC/FKM.
- Tabela de seleção da bomba autoescorvante da série CIP U
Ficha técnica da bomba autoescorvante da série CIP U
Vantagem competitiva
“A DONJOY é a única empresa que aprova nove séries de produtos pela organização de certificação 3A americana no campo de bombas e válvulas sanitárias asiáticas.”
