Lugar de origem:
CHINA
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
CIP-L
contacte-nos

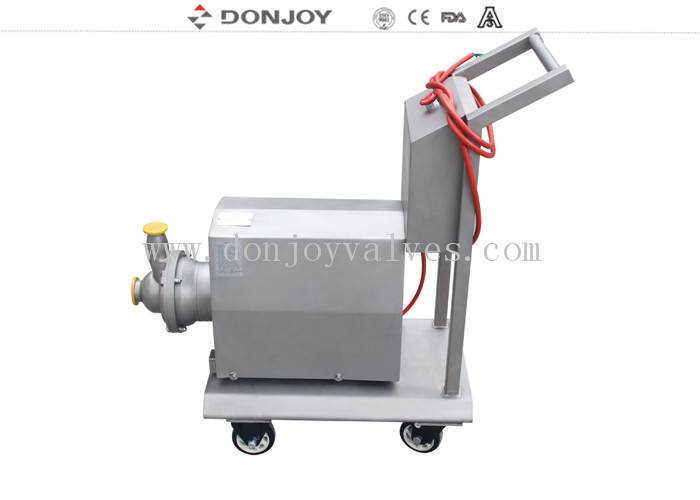

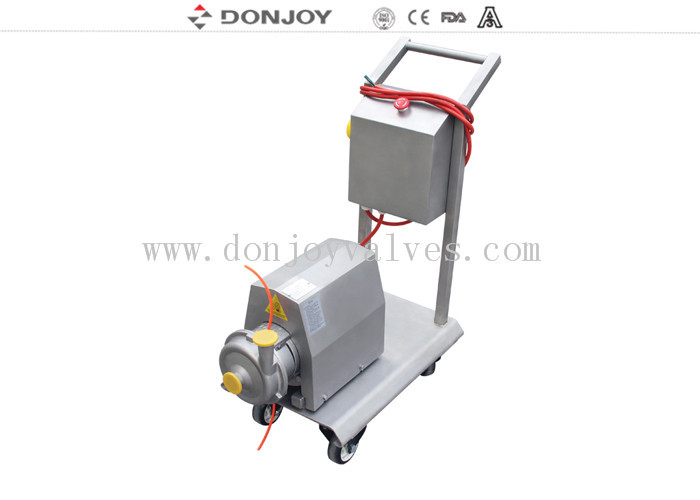

Bomba de alta pureza para aplicações de retorno CIP na indústria farmacêutica com 316 materiais
Solução para alta eficiência, baixo ruído, grande sucção, fácil manutenção, alta pureza
Várias aplicações para a série CIP
Capacidade superior de auto-primação até 8 metros, pressão negativa pode ser de -0,8 bar
Solução CIP
Esvaziamento do reservatório
Baixo nível de líquido pode ser 8 metros de sucção
|
Nome do produto: |
Bombas centrífugas CIP de auto-reforço da série L para transformação de vinho |
|
Material da válvula: |
Aço inoxidável 304 / 316L |
|
Material do selo: |
EPDM (padrão, aprovação da FDA) FPM ((Viton) e NBR |
|
Max. Fluxo: |
40 m3/h |
|
Velocidade máxima: |
3600 min-1 |
|
Cabeça: |
42m |
|
Selecção do CIP: |
De acordo com a situação real |
|
Modo de condução: |
Por rotor instalado na entrada. |
|
Segregação mecânica: |
C/SIC/EPDM |
|
Tipo de vedação: |
Selo mecânico duplo/simples (padrão) |
|
Motor: |
ABB / doméstico é opcional |
|
Frequência motora: |
50 Hz, 60 Hz |
|
Tratamento de superfície: |
Eu...Polido por dentro e sabotado por fora |
|
Aplicação- O que é? |
CIP L |
|
Conexão disponível: |
Tri-clamp, fio, flange |
|
Norma disponível: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
Funcionamento: |
Electrico |
|
Opção de baixa descarga: |
Valva de baixa descarga/valva de diafragma/valva de esfera/valva borboleta |
|
Certificado: |
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600, ISO9001/2008 |
|
Área de aplicação: |
Produtos lácteos, alimentos, bebidas, farmacêutica, cosméticos, etc. |
|
Detalhes da embalagem: |
Caixa de compensado ou personalizada ou conforme o pedido dos clientes. |
|
Detalhes da entrega: |
Normalmente, dentro de 20 dias após receber o adiantamento T/T. |
Materiais:
· Partes em contacto com meios de bombeamento: AISI 304 / AISI 316L
Outras peças: AISI 304
· Enxaguantes (padrão): .EPDM (FDA)
· Selo mecânico (padrão): C/SiC/EPDM
· Finalização da superfície interna: polida
· Revestimento da superfície externa: areia
Aplicação:
· A bomba é uma bomba de preparação de canais laterais sanitários, é adequada para processamento de alimentos, farmácia e indústria química.
· É especialmente concebido para bombear materiais que contenham ar ou gás, podendo também ser utilizado para sucção negativa com pré-primação, bem como com equipamento de filtragem.
· Pode ser utilizado com vinho, óleo, xaropes, produtos voláteis como álcool e outros solventes ou com produtos a temperaturas próximas do ponto de ebulição.A utilização principal desta bomba para o retorno do CIP.
Tipo de motor: B35, Frequência do motor: 50 Hz/60 Hz
Princípios de funcionamento
1O impulsionador está localizado entre o corpo de entrada e o venturizador e gira em conjunção com o eixo da pup
2A rotação do impulsor e a disposição do canal lateral criam uma pressão negativa no interior do corpo de entrada.
3O que gera a força de aspiração da bomba, ao mesmo tempo, o fluido recebe energia na forma de energia cinética e pressão energética, e isso o impulsiona através do invólucro do impulsionador.
Projeto Mecânico
A bomba centrífuga de auto-primação da série DJ-CIP-L de Donjoy é uma bomba centrífuga de selos elásticos pesquisada e desenvolvida em conjunto com uma empresa sueca de renome europeu.A vedação mecânica é projetada com equilíbrio de pressão e vida útil super longa. Pode ser desmontado e mantido facilmente sem ferramentas especiais. A pureza sanitária é de acordo com a EU EHEDG, EUA 3-A-02-11, FDA1772600 e assim por diante. E tem muitas configurações.
Opção de vedação mecânica:
1SIC/CEPDM, SIC/C/FKM, SIC/C/HNBR, SIC/SIC/EPDM, SIC/SIC/FKM, SIC/SIC/HNBR, TC/TCEPDM, TC/TC/FKM, TC/TC/HNBR.
Vantagens técnicas
1A desmontagem e a instalação da manutenção podem ser completadas sem pessoal profissional e ferramentas especiais.
2. Utilização inicial de depuração de instalação, mesmo que uma rotação inversa curta não seja danificada.
3. o impulsor e o eixo são ligados por uma chave, o impulsor e o anel rotativo de vedação mecânica são ligados por um alfinete
Anel estático de vedação mecânica e corpo da bomba são conectados por uma flange de forma especial
4.Compatível com vedação de máquina única e dupla, só precisa de mudar vedação de máquina.
SÉRIE CIP CONEXÃO de bomba de entrada e saída
Conexão: fio, presa, flange, flange aspético, KF, etc.
Padrão: DIN, SMS, ISO, IDF, RJT, ASME BPE, 3A, I LINE
Tabela de selecção das bombas centrífugas de auto-aprimagem CIP:
Para mais detalhes, por favor contacte-nos directamente.
