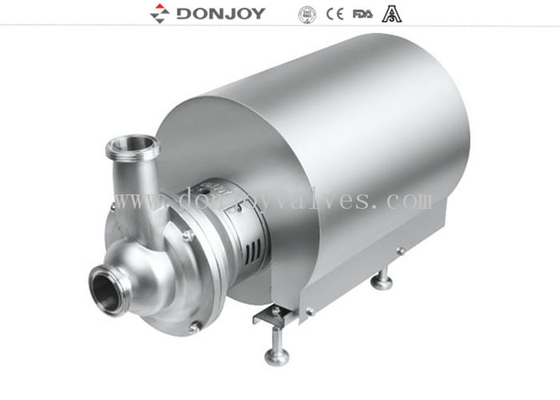

Bomba autoescorvante de alta pureza para esvaziamento de tanques e solução CIP com sucção superior
Solução para alta eficiência, baixo ruído, grande sucção, manutenção simples, alta pureza
Várias aplicações para a série CIP
Capacidade de autoescorvamento superior de até 8 metros, pressão negativa pode ser -0,8 bar
Solução CIP
Esvaziamento de tanques
Baixo nível de líquido pode ser sucção de 8 metros
|
Nome do produto:
|
Bombas centrífugas autoescorvantes CIP série L para processamento de vinho
|
|
Material do corpo da válvula:
|
Aço inoxidável 304 / 316L
|
|
Material da vedação:
|
EPDM (Padrão, aprovação FDA) FPM (Viton) e NBR
|
|
Vazão máxima:
|
40 m³/h
|
|
Velocidade máxima:
|
3600 min-1
|
|
Altura manométrica máxima:
|
42m
|
|
Seleção CIP:
|
Conforme a situação real
|
|
Modo de acionamento:
|
Por impulsor instalado na entrada.
|
|
Vedação mecânica:
|
C/SIC/EPDM
|
|
Tipo de vedação:
|
Vedação mecânica dupla com lavagem/vedação mecânica simples (padrão)
|
|
Motor:
|
ABB / nacional é opcional
|
|
Frequência do motor:
|
50HZ, 60HZ
|
|
Tratamento de superfície:
|
Interior polido e jateado por fora
|
|
Estrutura da aplicação:CIP L
|
Conexão disponível:
|
|
Tri-Clamp, Rosca, Flange
|
Padrão disponível:
|
|
DIN, SMS, 3A, RJT, ISO/IDF
|
Operado:
|
|
Elétrico
|
Opção de descarga baixa:
|
|
Válvula de descarga/diafragma/válvula de esfera/válvula borboleta
|
Certificado:
|
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008
|
Escopo de aplicação:
|
|
Laticínios, alimentos, bebidas, farmácia, cosméticos, etc.
|
Detalhes da embalagem:
|
|
Caixa de madeira compensada ou personalizada. Ou conforme solicitação dos clientes.
|
Detalhes da entrega:
|
|
Geralmente dentro de 20 dias após o recebimento do pagamento inicial T/T.
|
Aplicações
|
1. Esta bomba é uma bomba autoescorvante de design lateral sanitário, adequada para processamento de alimentos, farmácia e indústria química.
2. É especialmente projetada para bombear materiais contendo ar ou gás, e também pode ser usada para sucção negativa com escorvamento prévio, bem como com equipamentos de filtração
3. Pode ser usada para vinho, óleo, xaropes, produtos voláteis como álcool e outros solventes ou com produtos em temperaturas próximas ao ponto de ebulição. No entanto, o principal uso desta bomba é para recuperação CIP.
Princípios de operação

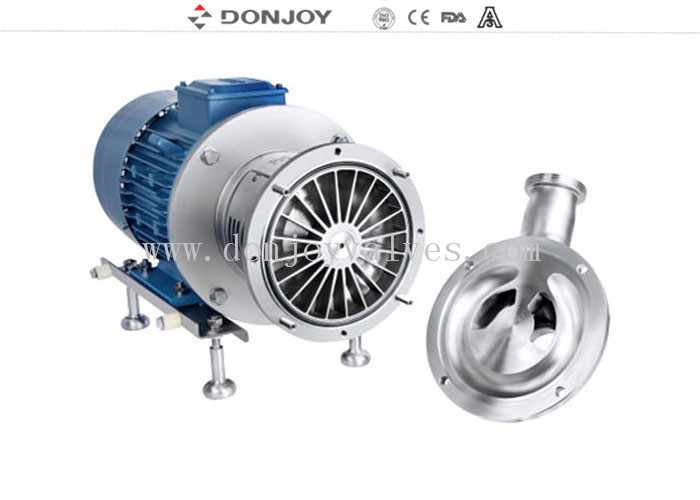

1. O impulsor está alojado entre o corpo de entrada e a carcaça Venturi e gira em conjunto com o eixo da bomba
2. A rotação do impulsor e o arranjo do canal lateral criam uma pressão negativa dentro do corpo de entrada
3. O que gera a força de sucção da bomba. Ao mesmo tempo, o fluido recebe energia na forma de energia cinética e energia de pressão, e isso o impulsiona através da carcaça do impulsor.
Design Mecânico
A vedação mecânica da bomba centrífuga autoescorvante Donjoy DJ-CIP-L Series é pesquisada e desenvolvida em conjunto com a famosa empresa sueca europeia. A vedação mecânica é projetada com equilíbrio de pressão e vida útil super longa. Pode ser desmontada e mantida facilmente sem ferramentas especiais. A pureza sanitária está de acordo com EU EHEDG, USA 3-A-02-11, FDA1772600 e assim por diante. E tem muitas configurações.
CONEXÃO DE ENTRADA E SAÍDA DA BOMBA DA SÉRIE CIP Padrão
Conexão: Rosca, abraçadeira, Flange, Flange Aspético, KF etc
Padrão: DIN, SMS, ISO, IDF, RJT, ASME BPE, 3A, I LINE
Opção de materiais da vedação mecânica :
1. SIC/CEPDM, SIC/C/FKM, SIC/C/HNBR, SIC/SIC/EPDM, SIC/SIC/FKM, SIC/SIC/HNBR, TC/TCEPDM, TC/TC/FKM, TC/TC/HNBR.
Tabela de seleção da bomba centrífuga autoescorvante CIP:
Para mais detalhes, entre em contato conosco diretamente
