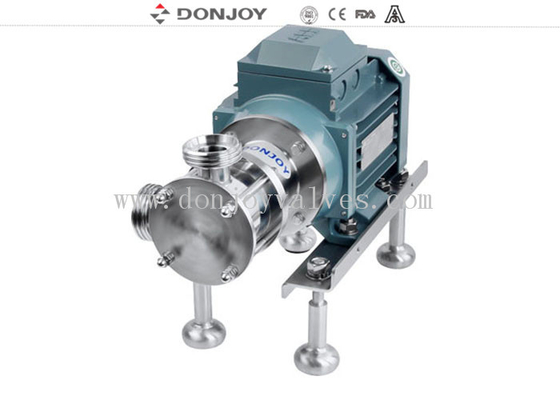

Bomba de Rotor Flexível RX EPDM com função de autoescorva e fácil de mover, sempre usada em caminhões
Descrição
Bomba de rotor flexível RX
Pode atingir rotação no sentido horário e anti-horário.
Pode extrair e transferir líquido quando o nível do líquido está abaixo da entrada da bomba, mesmomáx. 5M
A bomba é projetada para transportar e transferir fluidos de baixa e alta viscosidade emateriais contendo partículas ou gases
Especificações
|
Nome do Produto:
|
Bomba de Rotor Flexível RX EPDM com função de autoescorva e fácil de mover, sempre usada em caminhões
|
|
Material do Corpo da Bomba:
|
SS316L1.4404
|
|
Material da Vedação:
|
EPDM (Padrão, aprovação FDA) FPM(Viton) e NBR
|
|
Fluxo Máx.:
|
20m3/h
|
|
Altura Manométrica Máx.:
|
40H(m)
|
|
Pressão Máx. de Trabalho:
|
4 bar
|
|
Máx. Trabalho Temperatura:
|
80 °C
|
|
Selo Mecânico:
|
SIC/SiC/EPDM(Padrão), C/SIC, TC/TC
|
|
Tipo de Vedação:
|
FlSelo mecânico duplo com lavagem/selo mecânico simples (padrão)
|
|
Potência do Motor:
|
0.5kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3.0kw,
|
|
Tensão:
|
110V, 220V, 380V/440v
|
|
Motor:
|
ABB/doméstico
|
|
Frequência do Motor:
|
50HZ, 60HZ
|
|
Tratamento de Superfície:
|
Ra≤0.6μm, EP=Ra0.4μm
|
|
Modelo:
|
RX
|
|
Conexão Disponível:
|
Tri-Clamp, Rosca, Flange
|
|
Padrão Disponível:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Operado:
|
Elétrico
|
|
Opção de descarga baixa:
|
Descarga baixa/válvula diafragma/válvula esfera/válvula borboleta
|
|
Certificado:
|
3-A-02-11 NO.1759, FDA 177.2600 CE-MD/06-42 NO.705201402401-00
|
|
Escopo de Aplicação:
|
Laticínios, alimentos, bebidas, farmácia, cosméticos, etc.
|
|
Materiais do Rotor:
|
NBR, EPDM, VITON
|
|
Detalhes da Embalagem:
|
Caixa de compensado ou personalizada. Ou conforme solicitação dos clientes.
|
|
Detalhes da Entrega:
|
Geralmente dentro de 20 dias após o recebimento do pagamento antecipado T/T.
|

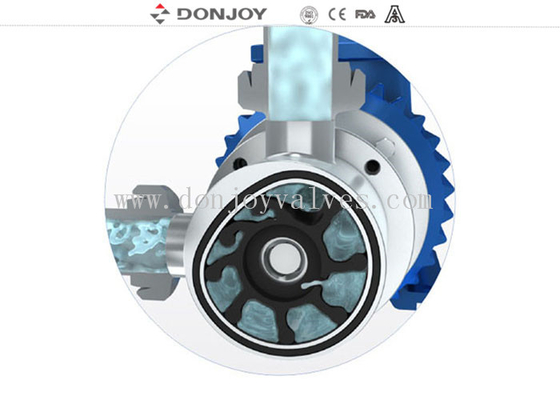

Princípio de Funcionamento
1. Na entrada da bomba, devido à estrutura excêntrica interna do estator da bomba, um vácuo parcial entre as pás do rotor flexível será formado quando o volume aumenta. A sucção consequentemente formada atrairá o líquido para a câmara da bomba.
2. O rotor giratório transporta o líquido da entrada para a saída. Nesta fase, o espaço entre as pás é mantido constante. A folga entre as pás permite que grandes partículas sólidas passem pela bomba sem danificar o líquido.
3. O rotor entra em contato com a parte plana da superfície interna excêntrica no estator da bomba. Quando o rotor é dobrado, o volume entre as pás diminuirá continuamente e uniformemente a partir da bomba.
Design avançado, construção simples
A manutenção é simples e econômica. A tampa da bomba é fixada por quatro porcas de travamento. Ao fazer a manutenção do rotor e da vedação do eixo da bomba, basta desparafusar as porcas.
Selo Mecânico:
Adotamos selo mecânico simples, a superfície de vedação é de cerâmica metal-carbono, a vida útil é estendida. Em aplicações sanitárias alimentares, os selos mecânicos são projetados para serem facilmente limpos e para evitar sulcos onde sedimentos podem se formar com o líquido.
Solução flexível para transporte de líquidos
1. A Donjoy está comprometida em aprimorar a bomba de rotor flexível. A faixa de aplicação da bomba RX está sendo expandida com a melhoria da resistência à pressão, o design inovador do corpo da bomba e da vedação do eixo, e a aplicação de novos materiais para o rotor.
2. Excelente função de autoescorva: A bomba de rotor flexível, com fácil operação, é uma bomba volumétrica com excelente função de autoescorva que pode atingir 6 metros.
3. Bombeamento Moderado: O efeito de bombeamento da bomba RX é muito estável e moderado, o meio não será agitado e danificado. Mesmo que sejam meios frágeis como manteiga com alto teor de gordura, frutas vermelhas grandes, mesmo que tenham metade do tamanho de um pêssego, podem passar pela bomba sem danos. Enquanto isso, nossa bomba RX pode ser garantida para funcionar sem pulsação completa. Também pode ser usada como bomba dosadora ajustando a velocidade da bomba.
4. Operação simples, baixo custo de manutenção: Comparado com outras bombas autoescorvantes típicas, como bombas de diafragma pneumáticas e bombas volumétricas variáveis, o custo operacional da bomba RX é menor, a manutenção é mais simples e o tempo de inatividade é menor, basta desmontar a tampa frontal usando uma chave padrão, a manutenção pode ser feita na bomba de rotor flexível, mais importante, não há necessidade de destacar a bomba do sistema de tubulação.
Aplicação sanitária da RX
A higiene é de suma importância no processamento de produtos alimentícios e lácteos. A RX é projetada com aço inoxidável polido e rotor de grau alimentício ou de leite para atender aos rigorosos requisitos de higiene. A RX sanitária de aço inoxidável é fácil de limpar, utiliza vedação de eixo não soldada que não causa deposição de líquido e o material do rotor utilizado foi testado e aprovado. e é certificada para cumprir as regulamentações da FDA. Produtos típicos adequados para entrega pela bomba incluem: Leite, leite desnatado, creme, coalhada, iogurte, soro de leite, pedaços, xarope, condimentos, gelatina, mel, geleia, pomada, alimentos enlatados, bebidas, vinho, cerveja, suco de frutas e especiarias.
Aplicação industrial da RX
A bomba de rotor flexível RX também pode ser aplicada em situações sem requisitos sanitários, no entanto, ainda é uma bomba principal de aço inoxidável. A bomba de aço inoxidável RX é particularmente adequada para o transporte de líquidos ácidos, argilas, aditivos de concreto, detergentes, corantes, produtos químicos de processamento de filmes, tintas e tratamento de esgoto cosméticos também são bombeados neste tipo de bomba com frequência, incluindo os seguintes produtos: sabão, shampoo, detergente e hidratante.
Tabela de Seleção
Desenho
Forma de conexão
Taxa de fluxo e altura manométrica
