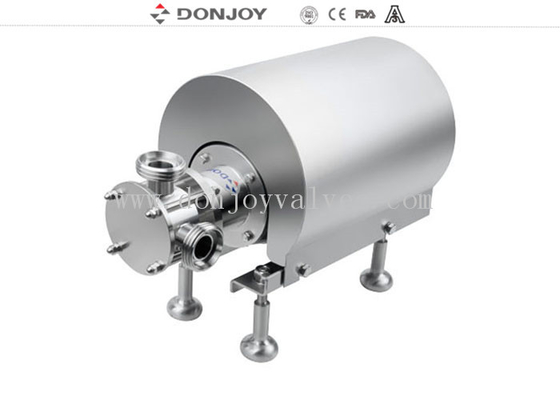

Bomba de Impulsor EPDM RX Flexibilidade / Solução flexível para transporte de líquidos com Materiais SS316L
Descrição
Bomba de impulsor de flexibilidade RX
Pode atingir rotação no sentido horário e anti-horário.
Pode extrair e transferir líquido quando o nível do líquido estiver abaixo da entrada da bomba.máx. 5M
A bomba foi projetada para transportar e transferir meios de baixa e alta viscosidade emateriais contêm partículas ou gases
Especificações
|
Nome do produto:
|
Bomba de Impulsor EPDM RX Flexibilidade / Solução flexível para transporte de líquidos com Materiais SS316L
|
|
Material do corpo da bomba:
|
SS316L1.4404
|
|
Material da vedação:
|
EPDM (Padrão, aprovação FDA) FPM (Viton) e NBR
|
|
Vazão máx.:
|
20m3/h
|
|
Máx. Altura:
|
40H(m)
|
|
Máx. Pressão de trabalho:
|
4 bar
|
|
Máx. Trabalho Temperatura:
|
80 °C
|
|
Vedação mecânica:
|
SIC/SiC/EPDM(Padrão), C/SIC, TC/TC
|
|
Tipo de vedação:
|
Flvedação mecânica dupla/vedação mecânica simples (padrão)
|
|
Potência do motor:
|
0,5kw, 0,75kw, 1,1kw, 1,5kw, 2,2kw, 3,0kw,
|
|
Voltagem:
|
110V, 220V, 380V/440v
|
|
Motor:
|
ABB/doméstico/SIEMENS
|
|
Frequência do motor:
|
50HZ, 60HZ
|
|
Tratamento de superfície:
|
Ra≤0,6μm, EP=Ra0,4μm
|
|
Modelo:
|
RX
|
|
Conexão disponível:
|
Tri-Clamp, Rosca, Flange
|
|
Padrão disponível:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Operado:
|
Elétrico
|
|
Opção de descarga baixa :
|
Válvula de descarga/diafragma/válvula de esfera/válvula borboleta
|
|
Certificado:
|
3-A-02-11 NO.1759, FDA 177.2600 CE-MD/06-42 NO.705201402401-00
|
|
Escopo de aplicação:
|
Laticínios, alimentos, bebidas, farmácia, cosméticos, etc.
|
|
Materiais do impulsor
|
NBR, EPDM, VITON
|
|
Detalhes da embalagem:
|
Caixa de madeira compensada ou personalizada. Ou conforme solicitação dos clientes.
|
|
Detalhes da entrega:
|
Geralmente dentro de 20 dias após o recebimento do pagamento inicial T/T.
|
Princípio de funcionamento

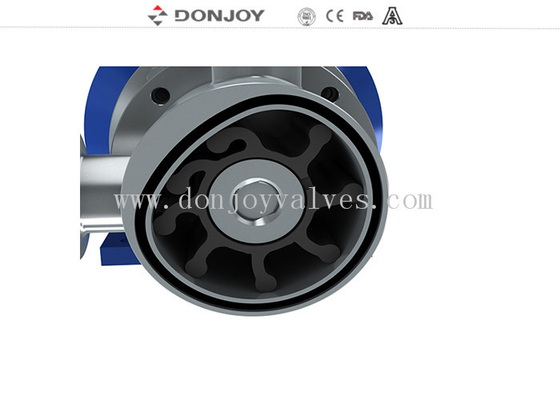

1. Na entrada da bomba, devido à estrutura excêntrica interna do estator da bomba, o vácuo parcial entre as pás do impulsor flexível será formado quando o volume for aumentado. A sucção consequentemente formada puxará o líquido para a câmara da bomba.
2. O impulsor rotativo transportou o líquido da entrada para a saída. Nesta fase, o espaço entre as pás foi mantido constante. A folga entre as pás permite que grandes partículas sólidas passem pela bomba e sem danos ao líquido.
3. O impulsor entra em contato com a parte plana da superfície interna excêntrica no estator da bomba. Quando o impulsor é dobrado, o volume entre as pás será diminuído contínua e uniformemente da bomba.
Design avançado, construção simples

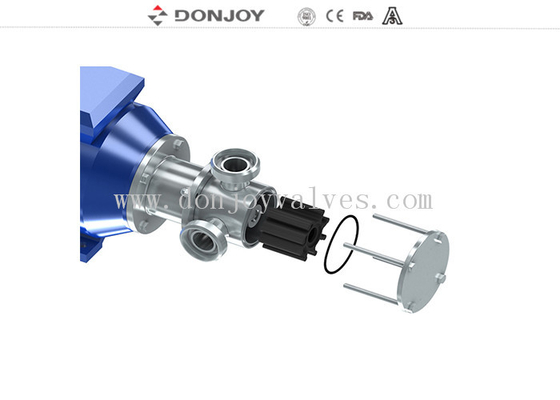

A manutenção é simples e econômica. A tampa da bomba é fixada por quatro porcas de travamento. Ao manter o impulsor e a vedação do eixo da bomba, basta desaparafusar as porcas.
Vedação mecânica:
Adotamos vedação mecânica simples, a superfície de vedação é cerâmica de metal-carbono, a vida útil é prolongada. Em aplicações sanitárias de alimentos, as vedações mecânicas são projetadas para serem limpas facilmente e para evitar ranhuras onde podem ser formados sedimentos por líquido.
Materiais:
• Corpo e Ventilador: AISI 316L
• Junta: EPDM (adequado para alimentos)
• Vedação mecânica do eixo
Aplicação RX de saneamento
A higiene é de suma importância no processamento de alimentos e produtos lácteos. O RX é projetado com aço inoxidável polido e impulsor de grau alimentício ou de leite para atender aos rigorosos requisitos de higiene. O RX sanitário de aço inoxidável é fácil de limpar, que usa vedação de eixo sem ranhuras que não causa deposição de líquido e o material do impulsor usado foi testado e aprovado. e é certificado para cumprir os regulamentos da FDA. Produtos típicos adequados para entrega pela bomba, incluindo: Leite, leite desnatado, creme, coalhada, iogurte, soro de leite, grumos, xarope, condimentos, gelatina, mel, geleia, pomada, alimentos enlatados, bebidas, vinho, cerveja, suco de frutas e especiarias.
Aplicação RX da Indústria
A bomba de impulsor flexível RX também pode ser aplicada à situação sem requisitos sanitários, no entanto, ainda é a principal bomba de aço inoxidável. A bomba de aço inoxidável RX é particularmente adequada para transportar líquidos ácidos, argilas, aditivos de concreto, detergentes, corantes, produtos químicos de processamento de filmes, tinta e tratamento de esgoto cosméticos também são bombeados com frequência neste tipo de bomba, incluindo os seguintes produtos: sabão, xampu, detergente e hidratante.
Tabela de seleção
Desenho
Forma de conexão
Vazão e altura
