Lugar de origem:
China
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
STUL/STUR
contacte-nos
Vídeo
Vídeo
Vídeo
Vídeo

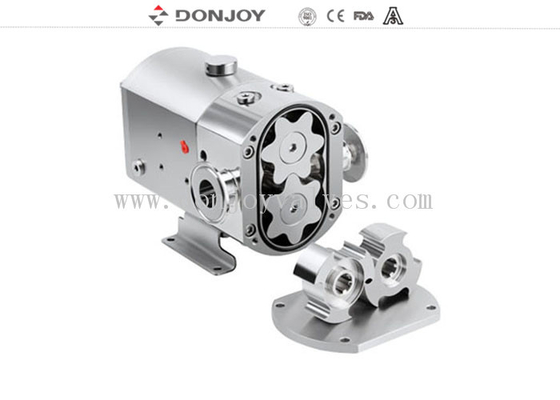

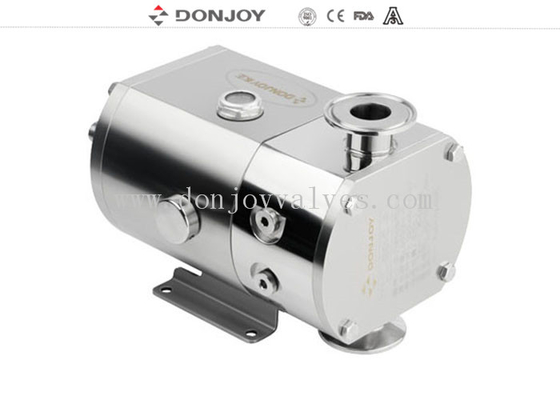

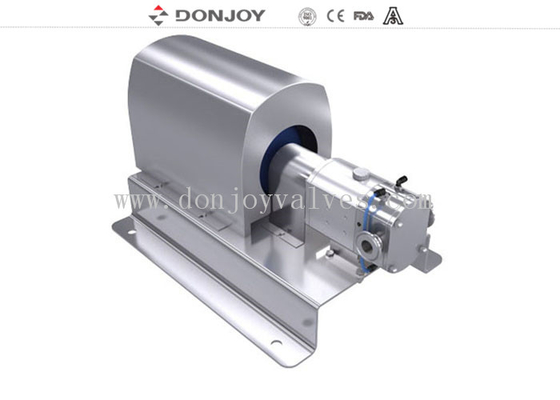

DONJOY Mini bomba de lóbulo rotativo para transferência de queijo e iogurte de soro de leite
Especificações
|
Nome do produto: |
Bomba de lóbulo rotativo de deslocamento positivo horizontal |
|
Materiais: |
SS316L/1.4301/1 inteiro.4404 |
|
Material do selo: |
EPDM (padrão, aprovação da FDA) |
|
Max. Fluxo: |
3000 L/H |
|
Pressão máxima: |
12 bar/ 174 PSI |
|
Temperatura de funcionamento máxima: |
150 C / 302 F |
|
Max. rotação: |
1450 rmp |
|
Tipo de rotor: |
3 Deixar rotores, 6 Deixar rotor |
|
Segregação mecânica: |
SIC/SiC/EPDM (norma) |
|
Potência do motor: |
00,75 kW, 1,5 kW,2.2kw,3.0kw |
|
Opção de vedação: |
Selo mecânico único sanitário/ Selo mecânico duplo com sistema de arrefecimento |
|
Motor: |
ABB,SEW, 50 Hz / 60 Hz |
|
Tratamento de superfície: |
Polido por dentro e sabotado por fora |
|
Conexão disponível: |
Grelha, Solução de filamento, Flange |
|
Norma disponível: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
Funcionamento: |
Electrico |
|
Área de aplicação: |
Produtos lácteos, alimentos, bebidas, farmacêutica, cosméticos, etc. |
| Estrutura | De potência não superior a 1000 W |
| Opcional | Voltagem (v) 220-240,360-400,420-460,630-690 |
Descrição
Opções
1. Selo mecânico: SIC / SICE / EPDM, TC / TC, EPDM
2. Selo único, Selo mecânico duplo
3Rotores: 2 rotores de saída,3 Deixar rotores, 6 Deixar rotor
4. Garrafas: FPM ((Viton), NBR, EPDM
5- Colete térmico para o final da cara.
6Colete térmico completo.
7Série TUR vertical ou Série TUL horizontal
Vantagem:
Instalação e desmontagem simples
O eixo e o rotor adotam design de conexão spline, instalação e desmontagem simples
Duas direções reversíveis, pode ser alcançado apenas alterando a direção da rotação do motor
Pode ser utilizado para todos os tipos de meio de alta e baixa viscosidade, sem alterar a configuração
A saída/entrada pode ser horizontal ou vertical, realizando-se apenas através da mudança da base
Os rotores de 3 folhas e os rotores de 6 folhas podem ser substituídos sem alterar a configuração
Aplicações
Esta bomba serve para a transferência de meios viscosos e de baixa viscosidade nas indústrias de processamento de alimentos, cosméticos e farmacêuticos.
Princípios
1À medida que os lóbulos giram, o espaço no lado do suciton aumenta à medida que um lóbulo se distanciar do outro, criando assim um vácuo parcial que atrai o fluido para a câmara da bomba.
2À medida que os eixos giram, cada lobo é consecutivamente preenchido e o fluido é deslocado para o lado de entrega.As pequenas lacunas entre as capas e entre os lóbulos e as paredes do corpo da bomba garantem que os espaços sejam devidamente preenchidos.
3A caixa da bomba é completamente preenchida e o fluido escapa através dos dentes dos lobos e é forçado contra as paredes dos espaços.
Direção de fluxo da bomba Mini Lobo
Tabela de selecção
Desenho
Manutenção e reparação
A manutenção da bomba de lóbulos, sem o atelier devido à sua concepção compacta, pode ser feita com facilidade e num tempo muito curto no campo.
A separação da ligação elétrica do motor da bomba é necessária antes da manutenção da bomba.
• A manutenção e a troca dos lobes, a ligação entre a bomba e o motor e a bomba com ligações de linha podem ser efectuadas com os parafusos sem retirar a tampa da frente.
• Nesta secção, Os lóbulos que são facilmente removíveis, limpeza e manutenção podem ser realizadas.
• O corpo frontal para mudar o selo precisa ser removido.
• A porção roscada do reservatório de óleo é substituída periodicamente pela abertura do tapete.
• A limpeza necessária é feita depois de todas as peças terem sido retiradas
A direção de rotação do motor ao iniciar a bomba de acordo com as conexões elétricas deve ser louco
